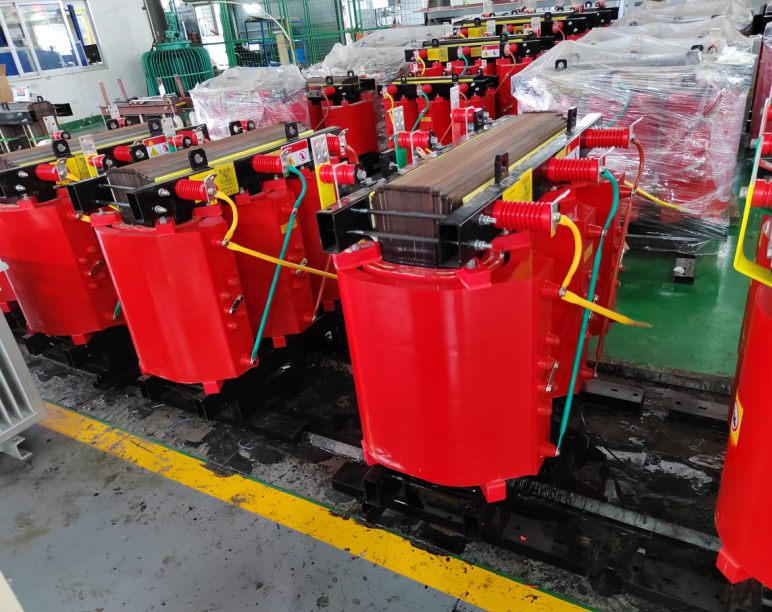

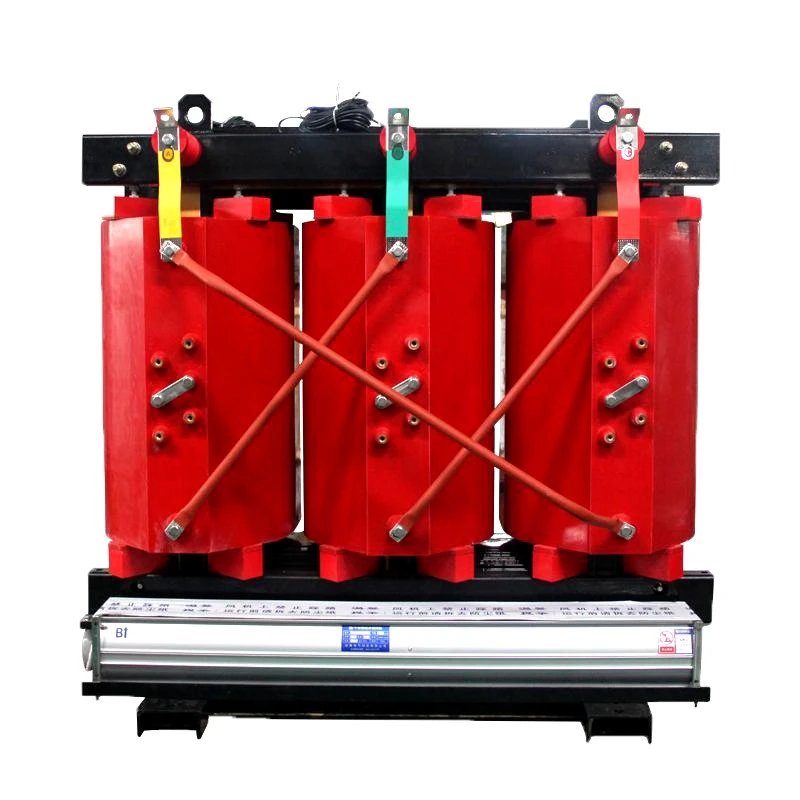

Vad är SCB10 Dry-Type Transformer?

En SCB10 torr-typ transformator är en trefas epoxiharts gjuten transformator designad för inomhusapplikationer där brandsäkerhet och miljöhänsyn är av största vikt. "SCB"-beteckningen talar om vad det är: S för trefas, C för gjutharts (epoxi) och B för folielindningar på lågspänningssidan. "10" är prestandakoden - en generation som representerade ett betydande steg framåt i effektivitet när den introducerades.

Till skillnad från oljenedsänkta transformatorer som är beroende av brandfarlig mineralolja för isolering och kylning, använder SCB10 fast epoxiharts för att kapsla in sina lindningar. Ingen olja betyder ingen brandrisk, ingen läckagerisk och inget oljeunderhåll. Det går rent, tyst och säkert - mitt i en byggnad om det behövs.

Varför spelar det någon roll?

Eftersom moderna byggnader – sjukhus, datacenter, köpcentra, flygplatser – har stränga brandsäkerhetskrav. En oljefylld transformator i källaren är en brandrisk som kräver speciell inneslutning och brandsläckning. En transformator av torr typ som SCB10 kan installeras utan dessa extra försiktighetsåtgärder. Det är brandbeständigt, självsläckande och släpper inte ut giftiga gaser under termisk stress.

Kort sagt: den placerar transformatorn där belastningen är, utan brandrisk.

Hur enSCB10 torrtypstransformatorFabrik

Funktionsprincipen är densamma som alla transformatorer - elektromagnetisk induktion. Men konstruktionen är fundamentalt annorlunda.

Steg 1 — Kärnan

Den magnetiska kärnan är byggd av kallvalsat, spannmålsorienterat kiselstål med hög permeabilitet, sammansatt med stegöverlappande leder för att minimera tomgångsförluster och buller. Kärnan är säkrad med en dragplåtsstruktur som eliminerar risken för utsläpp till genomgående bultar.

Steg 2 — Högspänningslindning

Högspänningslindningen använder klass H (180°C) emaljerad rektangulär tråd, lindad i en segmenterad cylindrisk konfiguration. Denna design ger bättre spänningsfördelning och starkare impulsmotståndsförmåga. Lindningen gjuts sedan i epoxiharts med mineralfyllmedel under vakuum. Fyllmedlet förbättrar värmeavledning och mekanisk styrka samtidigt som det minskar hartsens värmeutvidgningskoefficient.

Steg 3 — Lågspänningslindning

Lågspänningslindningen använder en folielindad konstruktion. Kopparfolie lindas med isolering mellan lagren, ändförsluts sedan med epoxiharts. Denna struktur ger utmärkt förmåga att motstå kortslutning eftersom foliens breda yta fördelar ström jämnt och avleder värme effektivt.

Steg 4 — Inkapsling

Båda lindningarna är gjutna under vakuum och tryck. Vakuumet tar bort luft och fukt innan hartset injiceras, vilket eliminerar tomrum som kan bli partiella utsläppsplatser. Resultatet är ett tätt, hålrumsfritt isoleringssystem som motstår fukt, damm och föroreningar.

Steg 5 — Kylning

Standardkylning är naturlig luft (AN) — konvektionskylning genom lindningarna. För högre effekt kan forcerad luft (AF) med fläktar öka kapaciteten med cirka 40 %.

Steg 6 — Temperaturövervakning

Pt100-sensorer är inbäddade i lindningarna, anslutna till en temperaturregulator som ger:

Fläktstart/stoppkontroll

Högtemperaturlarm

Utlösningssignal för övertemperatur

Resultatet: en transformator som kan installeras inomhus säkert, går rent och tyst och skyddar sig mot överhettning.

Vanliga typer avSCB10 transformatorer

SCB10 torrtypstransformatorer finns tillgängliga i en rad olika kapaciteter och konfigurationer.

Kapslingsalternativ:

IP00 (öppen) — Ingen kapsling. För installation i låst elrum.

IP20 — Mesh-kapsling. Skyddar mot oavsiktlig kontakt med spänningsförande delar. Vanligast för inomhusbruk.

IP23 — Väderbeständig kapsling. Lämplig för inomhusplatser med droppande vatten eller kondens.

Anslutningsgrupp:

Dyn11 — vanligaste, bättre harmonisk dämpning

Yyn0 — standardalternativ för allmänna applikationer

VarförSCB10 torrtypstransformatorerMateria

Eftersom den säkraste transformatorn är den som inte brinner eller läcker.

Här är vad som gör SCB10 till ett föredraget val för kritiska och känsliga installationer:

1. Brandsäkerhet

Epoxihartset är flamskyddande och självsläckande. Vid ett elektriskt fel stödjer inte hartset förbränning. Det släpper inte ut giftiga eller frätande gaser vid upphettning. Detta är den främsta anledningen till att transformatorer av torr typ krävs i många byggnormer.

2. Miljösäkerhet

Ingen olja innebär ingen risk för mark- eller grundvattenförorening. Ingen spillinneslutning krävs. Ingen oljeavfallshantering vid slutet av sin livslängd. För gröna byggnadscertifieringar och miljökänsliga platser är detta en stor fördel.

3. Lågt underhåll

Hartsinkapslingen är permanent. Ingen oljetestning, ingen oljefiltrering, ingen påfyllning. Transformatorn är designad för 30+ års livslängd med minimalt underhåll — bara enstaka rengöring av damm från höljet.

4. Fuktbeständighet

Det förseglade hartssystemet skyddar lindningarna från fuktinträngning. SCB10-transformatorer kan arbeta med 100 % luftfuktighet och kan återaktiveras efter avstängning utan uttorkningsprocedurer.

5. Lågt ljud

Typiska ljudnivåer är under 50dB för de flesta klassificeringar — tillräckligt tyst för installation i bebodda byggnader utan speciell akustisk behandling.

6. Tål kortslutning

Folielindningarna och inkapslingen av solid harts ger SCB10 utmärkt förmåga att motstå kortslutning. Den kan hantera de enorma mekaniska krafterna från ett fel utan lindningsdeformation.

7. Partiell urladdningskontroll

Vakuumgjutning eliminerar tomrum i isoleringen. Partiella urladdningsnivåer är vanligtvis under 10pC - betydligt bättre än många äldre torra konstruktioner.

8. Överbelastningsförmåga

Med forcerad luftkylning (AF) kan transformatorn leverera upp till 140-150 % av sin nominella kapacitet. Detta ger användbart takhöjd för toppbelastningar eller nödsituationer.

Utan dessa funktioner skulle installation av en transformator i ett höghus eller ett sjukhus kräva brandklassade valv, oljeinneslutning och omfattande ventilation - allt detta kostar pengar och konsumerar utrymme. SCB10 eliminerar dessa krav.

Att välja rätt SCB10 torrtypstransformator

Att välja en SCB10-transformator kräver hänsyn till kapacitet, miljö och tillämpning.

Steg 1 — Bestäm din belastning

Lägg ihop strömförbrukningen för all utrustning som ska anslutas. Inkludera framtida expansion - vanligtvis 20-30% marginal. SCB10 standardstorlekar sträcker sig från 30kVA till 2500kVA.

Steg 2 — Ange spänning

Steg 3 — Välj anslutningsgrupp

Dyn11 — rekommenderas för de flesta moderna installationer. Den deltaanslutna högspänningslindningen reducerar övertonsströmmar och ger en väg för nollsekvensströmmar.

Yyn0 — enklare, men erbjuder mindre harmonisk dämpning.

Steg 4 — Välj kapslingstyp

Steg 5 — Kontrollera kylning och nedstämpling

Standard: Naturlig luft (AN) — full märkkapacitet

Forcerad luft (AF): Lägg till fläktar för 140-150 % kapacitet — men bekräfta med leverantören

Höjdnedsättning: över 1000m, kapaciteten måste minskas. Omgivningstemperaturnedsättning: över 40°C, kapaciteten måste minskas.

Steg 6 — Verifiera isoleringsklass

SCB10 använder klass F (155°C) eller klass H (180°C) isolering. Högre temperaturklass innebär bättre överbelastningsförmåga och längre termisk livslängd.

Steg 7 — Kontrollera temperaturregulatorn

En modern SCB10-transformator inkluderar en temperaturregulator med:

3-tråds Pt100-sensorer inbäddade i lindningarna

Digital visning av lindningstemperaturer

Fläktstart/stopp vid programmerade trösklar

Larm- och tripputgångar (torra kontakter)

Tillval RS485/Modbus-kommunikation

Slutliga tankar

Transformatorn av torrtyp SCB10 representerar en specifik era inom transformatorteknologin - en generation som levererade betydligt lägre förluster, lägre brus och högre tillförlitlighet än sin SCB9-föregångare. Det var vid sin tid standarden för modern kraftdistribution inomhus.

Och det är fortfarande ett solidt val för många applikationer idag - särskilt för projekt där budget är en övervägande. Medan SCB11-, SCB13- och SCB18-modeller med högre effektivitet nu erbjuder ännu lägre förluster, uppfyller SCB10 fortfarande nuvarande standarder och ger pålitlig och säker service för otaliga byggnader över hela världen.

Om du installerar en transformator i en kommersiell byggnad, ett sjukhus, ett datacenter eller någon annan plats där brandsäkerhet och miljöhänsyn är av största vikt, är en torr transformator troligen ett krav. SCB10 erbjuder den rätta balansen mellan säkerhet, effektivitet och kostnadseffektivitet för många av dessa applikationer.

Den har ingen olja att läcka, brinna eller spilla. Det kräver inte periodisk oljetestning. Den behöver inget brandklassat valv. Den bara sitter där och gör sitt jobb, år efter år. Ren, säker och pålitlig kraft – precis där du behöver den.
