Vad är en S11 oljesänkt distributionstransformator och varför är den viktig?

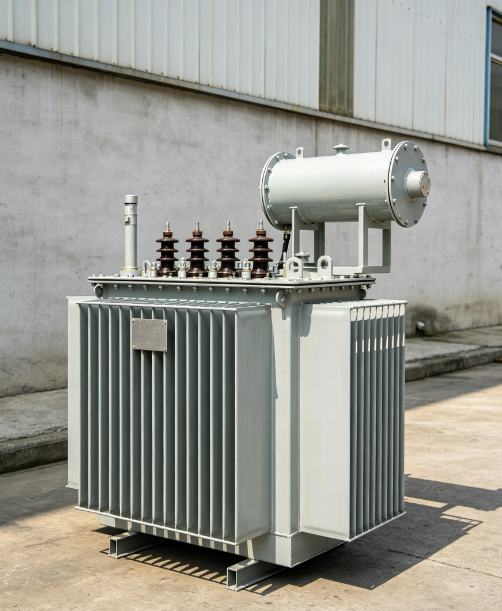

Den oljesänkta distributionstransformatorn S11 är en trefas, helt förseglad distributionstransformator designad för tillförlitlig, effektiv kraftomvandling i industriella, kommersiella och bostäder.

Dess jobb är okomplicerat: ta medelspänningskraft från nätet - vanligtvis 10kV eller 11kV - och stega ner till de låga spänningsnivåer som fabriker, byggnader och samhällen faktiskt använder, vanligtvis 380V eller 400V.

Men S11 är inte vilken transformator som helst. Det representerar en betydande effektivitetsuppgradering jämfört med tidigare modeller som S9. Dess tomgångsförluster minskar med 20 45 % och tomgångsströmmen sjunker med 60 80 % - vilket direkt leder till lägre elräkningar och mindre belastning på nätet.

Varför spelar det någon roll?

Eftersom transformatorer går 24/7, 365 dagar om året. En transformator som slösar mindre ström vid tomgång sparar pengar varje dag, år efter år. För ett allmännyttigt företag, en industrianläggning eller en stor kommersiell byggnad är de kumulativa besparingarna betydande.

Kort sagt: S11 betalar sig själv under sin livstid bara genom lägre förluster.

Hur enS11 oljesänkt transformatorFabrik?

Funktionsprincipen är densamma som alla transformatorer - elektromagnetisk induktion - men S11 har flera designförbättringar som ökar effektiviteten och tillförlitligheten.

Steg 1 — Kärnan

Kärnan är gjord av högkvalitativt kallvalsat kornorienterat kiselstål, skuren med 45° stegöverlappsfogar på precision tysktillverkade GEORG-skjuvlinor. Kärnan är staplad i ett tvärsnitt med flera steg, vilket minskar både magnetostriktionsbrus och strömförbrukning.

Steg 2 — Lindningarna

Högspänningslindningen är en cylindrisk skiktlindad typ. Lågspänningslindningen kan vara antingen cylindrisk eller folielindad. Denna design fördelar amperevarv jämnt, förbättrar kortslutningsmotståndsförmågan och rationaliserar den magnetiska banan.

Steg 3 — Isolering

Transformatorn använder klass A-isolering med ett oljepapperssystem. Utrymmet mellan hög- och lågspänningsspolar är separerat av kartonghylsor och små oljespärr. Hela enheten vakuumtorkas för att avlägsna fukt innan oljefyllning.

Steg 4 — Den förseglade oljetanken

Istället för en traditionell konservatortank använder S11 en welloljetank. Korrugeringarna expanderar och drar ihop sig med förändringar i oljetemperaturen, vilket kompenserar för volymvariationer. Detta innebär att oljan är permanent förseglad från luften - förhindrar att fukt tränger in och bromsar oljeoxidationen.

Steg 5 — Kylning

Kylning är ONAN — Oil Natural Air Natural. Inga fläktar, inga pumpar, inga extra rörliga delar. Transformatorn förlitar sig på naturlig konvektion genom de korrugerade tankväggarna för att avleda värme.

Resultatet: en transformator som går effektivt, förblir tät och kräver minimalt underhåll år efter år.

Vanliga typer och betyg av S11-transformatorer

S11-serien täcker ett brett utbud av kapaciteter, vanligtvis från 30kVA upp till 2500kVA, med standardprimära spänningar på 6kV, 10kV och 11kV, och en sekundärspänning på 0,4kV.

Standardkapacitetsområde:

Anslutningsgrupper:

Dyn11 — rekommenderas för de flesta applikationer, bättre övertonsdämpning

Yyn0 — standardalternativ för enklare laster

Kylningsmetod:

ONAN — ingen forcerad kylning, ingen hjälpström behövs

Lindningsmaterial:

Koppar — standard för bättre ledningsförmåga och längre livslängd

Aluminium — tillgängligt för kostnadskänsliga applikationer

VarförS11 Oljenedsänkta transformatorerMateria?

För en transformator som slösar mindre ström och håller längre är en transformator som sparar pengar.

Här är vad som gör S11 till ett föredraget val för distributionsnätverk:

1. Låg ingen lastförlust

Stegöverlappskärnan och högkvalitativt kiselstål minskar belastningsförlusten med 20 45 % jämfört med S9-serien. För en transformator som går 24/7 är det en verklig och mätbar besparing.

2. Låg ström utan belastning

Ingen belastningsström reduceras med 60 80 %, vilket förbättrar effektfaktorn och minskar uppströmsförlusterna.

3. Helt förseglad konstruktion

Den korrugerade tanken är helt förseglad — ingen andning, ingen konservator. Olja kommer inte i kontakt med luft, vilket innebär att isolerande olja åldras långsammare och bevarar sin dielektriska styrka under transformatorns livslängd.

4. Lågt ljud

Ljudnivåerna reduceras med 7 10dB jämfört med tidigare konstruktioner. Detta gör S11 lämplig för installation nära bostadsområden, sjukhus och kontor där ljudkänslighet är ett problem.

5. Kortslutningsstyrka

Kombinationen av folielindningar (där sådana används), robust klämning och vakuumtorkad isolering ger S11 bra kortslutningsmotståndsförmåga. Den kan hantera felströmmar utan lindningsdeformation.

6. Lång livslängd

Eftersom oljan är tätad från luft och fukt, bryts transformatorns isoleringssystem ned mycket långsammare. S11 är designad för 20 30 års drift med minimalt underhåll.

7. Lågt underhåll

Ingen oljeprovtagning, ingen påfyllning, inget underhåll av konservator. Den helt förseglade designen innebär att rutinunderhåll till stor del är begränsat till extern rengöring och periodisk inspektion av bussningar och terminaler.

Att välja rätt S11-transformator

Att välja en S11-transformator kräver att kapacitet, spänning och miljöförhållanden matchar din applikation.

Steg 1 — Bestäm din belastning

Lägg ihop strömförbrukningen för all utrustning som ska anslutas. Tillämpa en säkerhetsmarginal — vanligtvis 20 30 % för framtida expansion.

S11 standardklassificeringar: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2500, sekundär och 2500, kVA specificera. spänningar

Steg 3 — Välj anslutningsgrupp

Dyn11 — rekommenderas för de flesta applikationer. Delta högspänningsanslutningen ger en väg för harmoniska strömmar och förbättrar kortslutningskapaciteten.

Yyn0 — enklare, men mindre lämplig för obalanserade belastningar.

Steg 4 — Kontrollera installationsmiljön

Steg 5 — Bekräfta lindningsmaterialet

Koppar — längre livslängd, bättre konduktivitet, rekommenderas för kritiska tillämpningar.

Aluminium — lägre initial kostnad, men kräver större tvärsnitt för samma förluster.

Steg 6 — Överväg skyddstillbehör

För transformatorer över 800kVA är gasreläer och tryckavlastningsanordningar standard. För kritiska applikationer, överväg en temperaturvakt med fjärrlarmkontakter.

Slutliga tankar

Den oljedoppade distributionstransformatorn S11 är inte den nyaste eller flashigaste modellen på marknaden. Den har ersatts i effektivitet av S13, S20 och icke amorfa legeringar.

Men det är fortfarande en beprövad, pålitlig och kostnadseffektiv arbetshäst för miljontals installationer över hela världen. Den erbjuder en betydande effektivitetsförbättring jämfört med äldre S9- och S10-modeller, med en helt tät konstruktion som förlänger oljans livslängd och minimerar underhållet.

Om du uppgraderar en äldre transformator, byter ut en trasig enhet eller bygger ett nytt distributionsnätverk där både budget och tillförlitlighet är viktiga, är S11 fortfarande ett solidt, vettigt val. Den har inte de lägsta förlusterna av någon transformator som någonsin gjorts. Men den har de lägsta förlusterna av alla transformatorer som passar en realistisk budget för många projekt.
