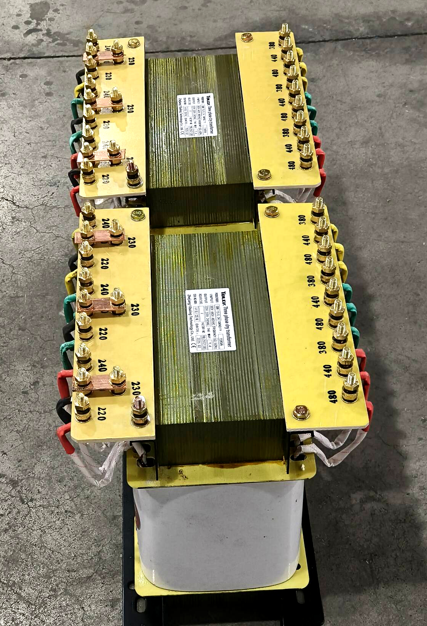

Vad är en SBK högprecisionstransformator och varför är den viktig?

En SBK högprecisionstransformator är en trefas isoleringstransformator av torr typ. Den är byggd för jobb som kräver ren, stabil, brusfri kraft.

De flesta distributionstransformatorer stegar bara spänningen upp eller ner. SBK gör mer. Den fokuserar på strömkvalitet. Den isolerar känsliga redskap från nätet. Den filtrerar bort högfrekvent brus. Och den levererar utdata som är stabil, balanserad och låg i distorsion.

Varför spelar det någon roll?

Eftersom modern utrustning - CNC-maskiner, labbinstrument, medicinsk utrustning - är kräsen när det gäller kraft. Mer kräsen än det brukade vara. Och när strömmen inte är ren går det fel.

En CNC-styrenhet strular. Ett laboratorieinstrument ger oregelbundna avläsningar. En medicinteknisk produkt larmar utan anledning. Ett kommunikationssystem tappar data.

Dessa problem är ofta inte utrustningsfel – de är strömproblem.

SBK-transformatorn sitter mellan det smutsiga nätet och den känsliga lasten. Det renar strömmen, stabiliserar spänningen och skyddar utrustningen.

Kort sagt: det förvandlar problematisk kraft till precisionskraft.

Hur enSBK högprecisionstransformatorFabrik

Funktionsprincipen är elektromagnetisk isolering - men med flera kritiska förbättringar.

Steg 1 – Isolering

Primär- och sekundärlindningarna har ingen direkt elektrisk anslutning. Kraft överförs genom ett magnetfält. Bara detta blockerar common-mode-brus och bryter jordslingor.

Steg 2 – Elektrostatisk skärmning

Mellan primär- och sekundärlindningarna läggs en elektrostatisk kopparskärm till och jordas. Denna skärm avleder kapacitivt högfrekvent brus - från VFD:er, switch-mode strömförsörjning, radiosändare - bort från sekundärsidan.

Steg 3 – Låg kopplingskapacitans

Speciell lindningskonstruktion (lagerseparation, interfoliering eller delad bobin) minskar den parasitiska kapacitansen mellan primär och sekundär. Lägre kapacitans innebär bättre högfrekvent brusavvisning.

Steg 4 – Stram spänningsreglering

SBK är byggd med en lågimpedansdesign som minimerar spänningsfallet från tomgång till full last. Utspänningen förblir stabil även när belastningen plötsligt ändras.

Steg 5 – Balanserad utgång

För trefasmodeller ger SBK en välbalanserad utgång även om ingången är något obalanserad. Detta är avgörande för känsliga trefaslaster som CNC-maskiner, precisionsslipmaskiner och testbänkar.

Resultatet: ren, stabil, balanserad kraft som känslig utrustning kan lita på.

Vanliga typer avSBK högprecisionstransformatorer

SBK-transformatorer finns i flera konfigurationer för att matcha olika applikationsbehov.

De flesta SBK-transformatorer byggs på beställning, inte lagerförda från hyllan. Spänning, kapacitet, skärmning och kapsling är alla anpassade till kundens belastning.

VarförSBK högprecisionstransformatorerMateria

För "tillräckligt bra" ström är inte tillräckligt bra för känslig utrustning.

Här är vad en SBK-transformator levererar som vanliga transformatorer inte kan:

1. Högfrekvent brusavvisning

Standardtransformatorer erbjuder viss isolering, men högfrekvent brus kopplas fortfarande ihop genom lindningskapacitans. SBK:s elektrostatiska sköld minskar det bruset i storleksordningar - vanligtvis 60dB till 100dB av avvisning i common-mode.

2. Eliminering av jordslingor

När flera delar av utrustningen delar en gemensam jord är jordpotentialerna sällan identiska. Den skillnaden skapar ströströmmar som loopar mellan dem - det är vad ingenjörer kallar en jordslinga.

I ett ljudsystem visas det som ett lågfrekvent brum. Vid datainsamling orsakar det oregelbundna avläsningar eller fantomsignaler. I precisionsmätningar ser du drift som inte borde vara där.

SBK löser problemet genom att ge lasten sin egen isolerade markreferens — bryta slingan och stoppa bruset vid dess källa.

3. Låg utgångsdistorsion

SBK introducerar ingen signifikant övertonsförvrängning. Utspänningsvågformen är en ren sinusvåg som inte går att skilja från ingången. För känslig instrumentering är detta inte förhandlingsbart.

4. Minskad common-mode spänning

I system med dålig eller ingen jordning kan common mode-spänning få elektroniken att agera oförutsägbart - slumpmässiga fel, falska avläsningar, instabil drift. SBK:s isolering och skärmning minskar den normala spänningen precis vid belastningen, så att din utrustning ser ren, stabil effekt.

5. Utrustningsskydd

Isolering blockerar överspänningar, toppar och blixtinducerade transienter. Lasten ser bara den rena kraften den behöver – inte soporna på nätet.

Utan en SBK-transformator är känslig utrustning utlämnad till nätet. Med en fungerar den som designad - förutsägbart, tillförlitligt, exakt.

Att välja rätt SBK högprecisionstransformator

Att välja en SBK-transformator kräver uppmärksamhet på mer än bara kVA och spänning.

Steg 1 – Bestäm lasttypen

Enfas eller trefas? Det mesta av laboratorie- och medicinsk utrustning är enfas. De flesta industriella CNC- och testsystem är trefasiga.

Kontinuerlig eller intermittent? En 5kVA-transformator som körs 24/7 har andra termiska krav än en som används för tillfälliga tester.

Steg 2 – Beräkna erforderlig kapacitet

Lägg till namnskylten VA eller ampere för all utrustning som kommer att köras samtidigt. Lägg sedan till en marginal – vanligtvis 20 % till 30 % för framtida expansion eller oväntade överbelastningar.

Exempel: En CNC-styrning (1,5 kVA), en servodrift (2 kVA) och en spindeldrift (3 kVA) totalt 6,5 kVA. Med 20% marginal: 7,8kVA → välj 8kVA eller 10kVA.

Överdimensionera inte dramatiskt. En överdimensionerad transformator har högre tomgångsförluster och större startström, utan fördel.

Steg 3 – Ange skärmning

De flesta SBK-applikationer kräver enkel elektrostatisk skärmning. Dubbel skärmning är sällsynt men tillgänglig.

Steg 4 – Kontrollera spänning och frekvens

Primär spänning – Måste matcha nätaggregatet (t.ex. 380V, 400V, 415V, 460V).

Sekundär spänning — Måste matcha din belastning (t.ex. 380V, 220V, 200V, 110V).

Frekvens — 50Hz, 60Hz eller 50/60Hz dubbelklassad.

SBK kan byggas med uttag på primärsidan för att klara något varierande nätspänningar.

Steg 5 – Välj kapsling och montering

Öppen ram — För installation inuti en befintlig elpanel. Lägsta kostnad.

Kapslad (IP20) — Standard inomhuskapsling. Skyddar mot oavsiktlig kontakt.

Kapslad (IP54) — Dammtät och stänksäker. För industriella miljöer med damm eller fukt.

Rackmontering — För 19-tums utrustningsställ. Vanligt i ljud- och testsystem.

Steg 6 – Verifiera läckström (för medicinska eller patientanslutna applikationer)

SBK-transformatorer av medicinsk kvalitet måste uppfylla IEC 60601-1 läckströmsgränser (vanligtvis <0,1mA för patienttillgängliga delar). Be om en testrapport — lita inte på muntliga påståenden.

Steg 7 – Be om testrapporter

En ansedd leverantör bör tillhandahålla:

Isolationsmotståndstest

Dielektrisk hållfasthetstest

Mätning av tomgångsförlust

Spänningsregleringstest

Mätning av läckström (för medicinska enheter)

Valfritt: Testrapport från tredje part

Slutliga tankar

SBK högprecisionstransformatorn är inte den billigaste transformatorn på marknaden. Den är inte den minsta eller den lättaste.

Men när din utrustning inte kan tolerera "smutsig" ström - när ett fel innebär en skrotad del, ett förlorat prov eller en upprepad MRT - betalar SBK snabbt för sig själv.

Den har ingen pekskärm. Den ansluter inte till Wi-Fi. Det producerar inga snygga grafer.

Det bara fungerar. Tyst, pålitligt, år efter år.

I en tid där elektriskt brus finns överallt - VFD:er, LED-belysning, byte av strömförsörjning, trådlösa laddare - är ren ström allt mer sällsynt. SBK-transformatorn är verktyget som ger dig tillbaka den.

Om du arbetar med precisionstillverkning, medicinsk bildbehandling, laboratorietester eller professionellt ljud, vet du redan värdet av ren kraft. Om du fortfarande felsöker mystiska utrustningsproblem kan SBK vara svaret du inte har provat ännu.

Ren kraft är ingen lyx. För känslig utrustning är det ett krav.
