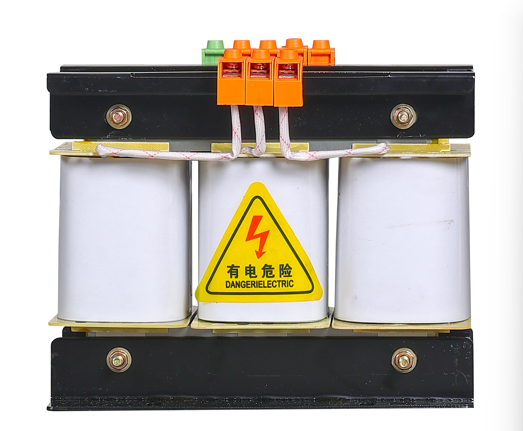

Vad är en SBK-styrtransformator och varför är den viktig?

En SBK-styrtransformator är en trefastransformator av torrtyp som är utformad speciellt för att försörja styrkretsar, reläpaneler, PLC-system och extrautrustning i industriella miljöer.

Dess uppgift är inte att driva motorer eller värmeelement. Dess uppgift är att mata maskinens "hjärnor" - PLC:n, kontaktorerna, reläerna, indikatorerna, sensorerna - med ren, stabil, isolerad kraft.

Varför spelar det någon roll?

Eftersom styrkretsar är känsliga. Ett tillfälligt spänningsfall som en motor skulle ignorera kan få en PLC att störa, en kontaktor att skratta eller att en sensor ger en falsk avläsning. I en produktionslinje innebär det skrotdelar, stilleståndstid och felsökning av huvudvärk.

SBK-styrtransformatorn isolerar styrkretsen från huvudströmbussen, filtrerar bort brus och ger en dedikerad, stabil spänningsförsörjning som styrsystemet kan lita på.

Kort sagt: det håller maskinens hjärna igång medan dess muskler gör det tunga lyftet.

Hur enSBK StyrtransformatorFabrik

Principen är enkel, men tillämpningen är specifik.

Steg 1 – Inmatning

Den primära lindningen ansluts till huvudströmförsörjningen - vanligtvis 380V, 400V eller 415V trefas. Den kan ha flera uttag för att anpassa nätspänningsvariationer.

Steg 2 – Isolering

Sekundärlindningen är elektriskt separerad från primärlindningen. Det finns ingen direkt koppling. Kraft överförs genom ett magnetfält. Detta blockerar brus, överspänningar och jordfel från att nå styrkretsen.

Steg 3 – Utdata

Sekundärlindningen producerar den spänning som styrsystemet behöver - ofta 220V, 110V eller 24V AC. Vissa SBK-transformatorer har flera sekundärlindningar för olika styrspänningar från en enda enhet.

Steg 4 – Dedikerad leverans

Utgången matar kontrollpanelen — PLC-strömförsörjning, reläspolar, kontaktorspolar, indikatorlampor och annan kontroll- eller extrautrustning.

Steg 5 – Byggd för att köras kontinuerligt

Styrkretsar är alltid på. SBK är designad för kontinuerlig drift - låg temperaturökning, lågt ljud och lång livslängd vid full belastning.

Resultatet: en ren, stabil, dedikerad strömförsörjning för maskinens styrsystem.

Vanliga typer avSBK Styrtransformatorer

SBK styrtransformatorer finns i flera konfigurationer.

Den skärmade versionen med flera spänningar är den vanligaste specifikationen för medelstora till stora industriella styrsystem.

VarförSBK StyrtransformatorerMateria

För det dyraste maskinfelet är det som kunde ha förhindrats med bättre kraft.

Här är vad en SBK-styrtransformator ger som vanliga nätaggregat inte kan:

1. Elektrisk isolering

Styrkretsen är fysiskt separerad från huvudströmbussen. Om en motorlindning kortsluter stannar överspänningen vid transformatorn. Styrsystemet fortsätter att fungera.

2. Spänningsstabilitet

Även när huvudförsörjningen faller eller överspänningar håller styrtransformatorn utspänningen inom ett smalt område. PLC:er och reläer kladdar inte eller faller ur.

3. Brusreducering

VFD:er, kontaktorer och switchande strömförsörjningar genererar högfrekvent brus. SBK:s lindningskonstruktion och valfria skärmning blockerar som brusar från att nå styrkretsen.

4. Eliminering av jordslingor

Genom att tillhandahålla en isolerad sekundär bryter SBK jordslingor som orsakar oregelbundna sensoravläsningar, kommunikationsfel och oförklarat utrustningsbeteende.

5. Enskild leveranspunkt

En transformator levererar alla styrspänningar. Inga flera nätaggregat med olika jordreferenser. Enklare kabeldragning, färre felpunkter, enklare felsökning.

6. Lång livslängd

SBK transformatorer är byggda för kontinuerlig drift. Kärnan och lindningarna är generöst tilltagna. Isolering är vanligtvis klass F (155°C) eller klass H (180°C). De går svalt och håller i decennier.

Utan en korrekt styrtransformator är ditt maskinstyrsystem utlämnat till huvudströmbussen. Med en fungerar den förutsägbart och tillförlitligt.

Att välja rättSBK Styrtransformator

Att välja rätt styrtransformator är inte komplicerat, men några misstag kan orsaka störande utlösningar och oregelbundet beteende.

Steg 1 – Bestäm belastningen

Lista varje enhet som kommer att drivas av kontrolltransformatorn:

PLC-strömförsörjning (VA-klassning)

Reläspolar (hold-in VA)

Kontaktorspolar (tätning VA)

Indikeringslampor

Magnetventiler

Sensorer och sändare

Lägg till VA (inte watt) för alla enheter som kommer att fungera samtidigt.

Steg 2 – Tillämpa tullfaktorn

Styrtransformatorer har en annan storlek än krafttransformatorer.

Steg 3 – Kontrollera startströmmen

Kontaktorer och reläer drar betydligt mer ström när de stänger än när de håller. En transformator som är tillräckligt stor för att hålla ström kan lösa ut eller tappa spänningen under stängning.

Tumregel: transformatorns inkopplingsförmåga bör vara minst 10 gånger den stationära belastningen under de första cyklerna. De flesta SBK-transformatorer är byggda med tillräcklig inkopplingsmarginal, men om du har många stora kontaktorer, storlek upp.

Steg 4 – Ange spänningar

Primärspänning – vad har du för matning? 380V? 400V? 415V?

Sekundärspänning(ar) – vad behöver ditt styrsystem? 220V? 110V? 24V?

Steg 5 – Bestäm skärmning

Steg 6 – Välj kapslingstyp

Öppen ram – Montera inuti en kontrollpanel. Lägsta kostnad.

Medföljande – Fristående montering. Skyddar mot oavsiktlig kontakt.

IP54 eller högre – För dammiga eller våta miljöer.

Steg 7 – Kontrollera tillverkarens testrapporter

Fråga leverantören om:

Isolationsmotståndstest

Dielektrisk hållfasthetstest

Mätning av tomgångsförlust

Spänningsregleringstest

Slutliga tankar

SBK-styrtransformatorn är inte en "hjälte"-komponent. Den har ingen blinkande display eller en mjukvaruuppdatering. Men prova att köra en maskin utan den, så kommer du att märka det direkt.

Den sitter i hörnet på kontrollpanelen och gör sitt jobb i tysthet år efter år. Det skyddar den dyra elektroniken. Det håller PLC:n igång när huvudbussen faller. Det blockerar brus som annars skulle orsaka slumpmässiga avstängningar.

Om du designar en kontrollpanel, bygger en maskin eller uppgraderar ett befintligt system är SBK-styrtransformatorn en av de viktigaste komponenterna du kommer att specificera — även om ingen någonsin pratar om det.

Eftersom tillförlitlig kontrollkraft inte är valfri. Det är grunden för pålitlig automatisering.
