Styrkrets strömförsörjning: Inte något att skära hörn på

En CNC-maskins förmåga att göra sitt jobb beror på spindeln, verktygen och servon. Men om den fungerar tillförlitligt utan fel beror ofta på de små, anspråkslösa komponenterna – PLC:erna, reläerna, kontaktorerna och indikatorlamporna.

Strömförsörjningen till dessa styrkretsar är inget du har råd att kompromissa med.

JBK3-seriens verktygsmaskiners styrtransformator är specialbyggd för att leverera ström till styrsystemen för verktygsmaskiner och automationsutrustning. Den driver inte huvudspindelmotorn eller driver skärverktygen. Dess uppgift är att mata maskinens "hjärna" – hålla PLC:er från att störa sig, kontaktorer från att chatta och sensordata från att glida.

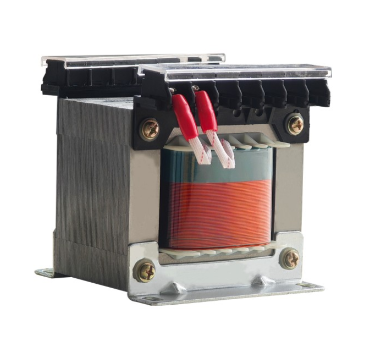

Vad ärJBK3 Machine Tool Control Transformr?

JBK3-seriens verktygsstyrtransformator är en enfasig kontrolltransformator av torr typ utformad för AC 50 60Hz-kretsar med inspänningar som inte överstiger 660V. Den sänker huvudmatningsspänningen till de nivåer som styrsystem faktiskt behöver - oftast 220V, 110V, 36V, 24V, 12V och 6V.

Det är inte en krafttransformator. Den klarar inte höga strömmar. Dess uppgift är att tillhandahålla stabil, ren ström till styrkretsarna, lokal belysning och signallampor i verktygsmaskiners elektriska system.

Kapaciteten sträcker sig från 40VA upp till 2500VA – en liten transformator som stödjer stabil drift av ett helt styrsystem.

Hur skiljer den sig från en vanlig transformator?

En vanlig transformator "byter spänning" - vad som än går in kommer spänningen ut annorlunda. Det är det.

JBK3 är speciellt utformad för styrkretsar. Skillnaderna är:

Komplett primär sekundär isolering: Det är en äkta isolationstransformator, inte en autotransformator. Störningar, överspänningar och läckage från huvudkretsen når inte kontrollsidan.

Flera utgångslindningar: En transformator kan leverera flera spänningar samtidigt—220V för PLC, 110V för kontaktorer, 24V för indikatorlampor. Allt från en enhet.

Kompakt design: Specialbyggd för installation av styrskåp – tar inte upp värdefullt utrymme.

Säkra terminaler: Crimp typ och plug-in anslutningsalternativ, med beröringssäkra terminalskydd.

Kärnteknologi: fasta material, ljudprocess

Kärna: Högkvalitativ lågförlust kallvalsat kornorienterat silikonstål. Låga förluster, lågt ljud, låg temperaturökning.

Lindningar: Ren kopparledare (aluminium finns på begäran), klassade för 180°C, tål spänningar på 2500V (relativt 5000V).

Isolering: Klass H isoleringsmaterial, behandlade med vakuumimpregnering (VPI) — fuktbeständigt, dammbeständigt och vibrationsbeständigt, vilket avsevärt minskar riskerna för isoleringsbrott.

Standardöverensstämmelse: JBK3 är designad baserad på Siemens-teknik från 1980-talet och uppfyller VDE0551, IEC204 1, IEC439, GB5226.1 och andra internationella standarder.

Var ärJBK3 VerktygsstyrtransformatorBegagnad?

JBK3 finns i ett brett spektrum av applikationer:

Verktygsmaskiner: CNC-maskiner, bearbetningscentraler, fräsmaskiner, slipmaskiner, borrmaskiner – alla maskiners styrkrets

Industrimaskiner: Förpackningsutrustning, formsprutningsmaskiner, textilmaskiner, tryckpressar

Industriell automation: PLC-styrsystem, reläpaneler, kontaktorspolar

Lokalbelysning: Maskinarbetsljus, underhålls- och inspektionsbelysning

Signalindikering: Utrustningsstatusindikatorer, larmlampor

Importerad utrustning: Precisionsverktygsmaskiner, medicinsk utrustning, instrumentering

Kort sagt: varhelst verktygsmaskiner och automationssystem behöver styrkraft, finns det förmodligen en JBK3 bakom.

Hur man väljer rätt

Tre saker spelar roll: kapacitet, spänning och installationsmiljö.

Steg 1 — Bestäm kapaciteten

Lägg ihop den totala effekten för alla styrkomponenter – kontaktorhållningseffekt, PLC-förbrukning, indikatorlampor, sensorer – lägg sedan till 30 50 % säkerhetsmarginal. Dimensionera inte för snäv: startströmmen när kontaktorerna stänger är betydligt högre än hållströmmen för stationärt tillstånd.

Standardvärden: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Steg 2 — Ange spänningar

Behöver du en icke-standardspänning? Anpassade alternativ är tillgängliga.

Steg 3 — Tänk på installationsmiljön

Slutliga tankar

JBK3-maskinens kontrolltransformator är inte högteknologisk. Den har ingen skärm, ansluter inte till Wi Fi, skapar inga rubriker.

Vad den gör är enkel och väsentlig: den levererar ren, stabil ström till styrsystemet.

För fabriker som har brottats med PLC-fel, kontaktorprat och oförklarliga maskinavstängningar är skillnaden omedelbar. Styrkretsen stabiliseras – och maskinen slutar agera.

Styrkretsström är inte något att skära ner på. Stabil kraft betyder stabila maskiner.
