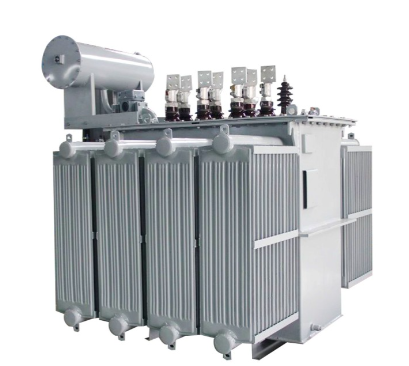

Vad är en S11-distributionstransformator och varför är den viktig?

En S11 distributionstransformator är en trefas oljenedsänkt distributionstransformator designad för att trappa ner mellanspänningseffekten – vanligtvis 10 kV eller 6 kV – till de lågspänningsnivåer som används av fabriker, byggnader och samhällen. Tillgänglig i både helt slutna och konservator-tanktyper, det är en direkt uppgradering från den äldre S9-serien, vilket ger lägre förluster och bättre driftsekonomi.

Vad skiljer S11 från tidigare modeller?

Jämfört med S9-serien minskar S11 tomgångsförlusten med cirka 30 % och tomgångsströmmen med 50 %–70 %. Det är ingen liten förbättring – det är en betydande skillnad i driftskostnad, dag efter dag, år efter år.

Varför spelar det någon roll?

För transformatorer sover inte. De kör 24/7, 365 dagar om året. En transformator som slösar mindre ström vid tomgång sparar pengar varje dag. Över en livslängd på 20 till 30 år, blir dessa besparingar en betydande siffra.

Kort sagt: S11 levererar tillförlitligheten hos en oljedoppad transformator med avsevärt bättre effektivitet än de modeller som den ersatte.

Hur enS11 distributionstransformatorFabrik

Funktionsprincipen är elektromagnetisk induktion – samma som alla transformatorer – men S11 har flera designförbättringar som ökar effektiviteten och tillförlitligheten.

Steg 1 – Kärnan

Kärnan är gjord av högkvalitativt kallvalsat kornorienterat kiselstål, monterat med en 45° helt geringsstruktur. Denna design minimerar magnetiskt motstånd och virvelströmsförluster. Vissa modeller använder en lindad kärna konstruerad med specialiserad utrustning, vilket skapar en sluten magnetisk krets utan stumfogar - vilket ytterligare minskar förluster och buller.

Steg 2 – Lindningarna

Transformatorn använder kopparlindningar med förbättrad isolering och aktiva delmaterial. Spolens stödstruktur är designad för hög stabilitet, vilket förbättrar driftsäkerheten.

Steg 3 – Den förseglade tanken

Istället för en traditionell konservatortank använder många S11-modeller en korrugerad oljetank med helt tät konstruktion. Korrugeringarna expanderar och drar ihop sig med förändringar i oljetemperaturen, vilket automatiskt kompenserar för volymvariationer. Detta innebär att oljan är permanent förseglad från luft - förhindrar att fukt tränger in och bromsar oljeoxidationen.

Steg 4 – Kylning

Kylning är ONAN — Oil Natural Air Natural. Inga fläktar, inga pumpar, inga extra rörliga delar. Transformatorn förlitar sig på naturlig konvektion genom de korrugerade tankväggarna för att avleda värme.

Resultatet: en transformator som går effektivt, förblir tät och kräver minimalt underhåll.

Vanliga typer och betyg av S11-transformatorer

S11-serien finns i ett brett kapacitetsområde, vanligtvis från 10kVA upp till 2500kVA.

VarförS11 distributionstransformatorerMateria

För en transformator som slösar mindre ström och håller längre är en transformator som sparar pengar.

Här är vad som gör S11 till ett bra val för distributionsnätverk:

1. Minskad ingen lastförlust

Stegöverlappskärnan och högkvalitativt kiselstål minskar belastningsförlusten med cirka 30 % jämfört med S9-serien. För en transformator som går 24/7 är det en verklig och mätbar besparing.

2. Minskad tomgångsström

Ingen belastningsström reduceras med 50 %–70 %, vilket förbättrar effektfaktorn och minskar uppströmsförlusterna.

3. Helt förseglad konstruktion

Den korrugerade tanken är helt förseglad – ingen ventilation, ingen konservator. Olja kommer inte i kontakt med luft, vilket innebär att isolerande olja åldras långsammare och bevarar sin dielektriska styrka under transformatorns livslängd.

4. Lägre ljud

Ljudnivåerna reduceras med 5 10dB jämfört med tidigare konstruktioner, vilket gör S11 mer lämpad för installation nära bostadsområden.

5. Lång livslängd

Eftersom oljan är tätad från luft och fukt, bryts transformatorns isoleringssystem ned långsammare. S11 är designad för 20 30 års drift med minimalt underhåll.

6. Lågt underhåll

Ingen oljeprovtagning, ingen påfyllning, inget underhåll av konservator. Den helt förseglade designen innebär att rutinunderhåll till stor del är begränsat till extern rengöring och periodisk inspektion.

7. Brett användningsområde

S11-transformatorer är lämpliga för fabriker, gruvor, petrokemiska anläggningar, industri- och jordbruksdistribution samt kraft- och belysningstillämpningar.

Att välja rätt S11-transformator

Att välja en S11-transformator kräver att kapacitet, spänning och miljöförhållanden matchar din applikation.

Steg 1 — Bestäm din belastning

Lägg ihop strömförbrukningen för all utrustning som ska anslutas. Använd en säkerhetsmarginal – vanligtvis 20 30 % för framtida expansion.

S11 standardbetyg: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 2000 k, 2000 k, 2000 k.

Steg 2 — Ange primära och sekundära spänningar

Steg 3 — Välj anslutningsgrupp

Dyn11 — rekommenderas för de flesta applikationer. Delta högspänningsanslutningen ger en väg för harmoniska strömmar och förbättrar kortslutningskapaciteten.

Yyn0 — enklare, men mindre lämplig för obalanserade belastningar.

Steg 4 — Kontrollera installationsmiljön

Steg 5 — Överväg tanktyp

Helt förseglad (korrugerad tank) – rekommenderas för de flesta applikationer. Ingen oljeluftkontakt, långsammare oljeåldring, minimalt underhåll.

Konservatortank — traditionell design med oljekonservator och ventilation. Kräver regelbundna kontroller och underhåll av oljenivån.

Steg 6 — Bekräfta skyddstillbehör

För kritiska applikationer, överväg:

Gasrelä och tryckavlastningsanordning (för större enheter)

Temperaturvakt med fjärrlarmkontakter

Buchholz relä för feldetektering

Slutliga tankar

Den oljesänkta distributionstransformatorn S11 representerar en meningsfull effektivitetsförbättring jämfört med tidigare S9- och S10-modeller. Med ingen belastningsförlust minskad med cirka 30 % och ingen belastningsström reducerad med 50 %–70 %, ger den lägre driftskostnader och bättre tillförlitlighet än de modeller som den ersatte.

Det som gör S11 extra praktisk är dess helt förseglade konstruktion. Genom att isolera oljan från luft och fukt, bromsar den förseglade tankdesignen oljeåldring, förlänger isoleringens livslängd och eliminerar praktiskt taget rutinunderhåll. För utomhusinstallationer på avlägsna platser är detta en betydande fördel.

S11 är inte den nyaste transformatorn på marknaden. Den har ersatts i effektivitet av S13, S20 och nyare design. Men det är fortfarande en beprövad, pålitlig och kostnadseffektiv arbetshäst för miljontals installationer över hela världen.

För projekt där både budget och tillförlitlighet är viktiga – att uppgradera en äldre transformator, ersätta en trasig enhet eller bygga ett nytt distributionsnätverk med realistiska kostnadsbegränsningar – är S11 fortfarande ett solidt, vettigt val.

Den har inte de lägsta förlusterna av någon transformator som någonsin gjorts. Men den har betydligt lägre förluster än S9 den ersatte – och den skillnaden syns på elräkningen, månad efter månad, år efter år.
