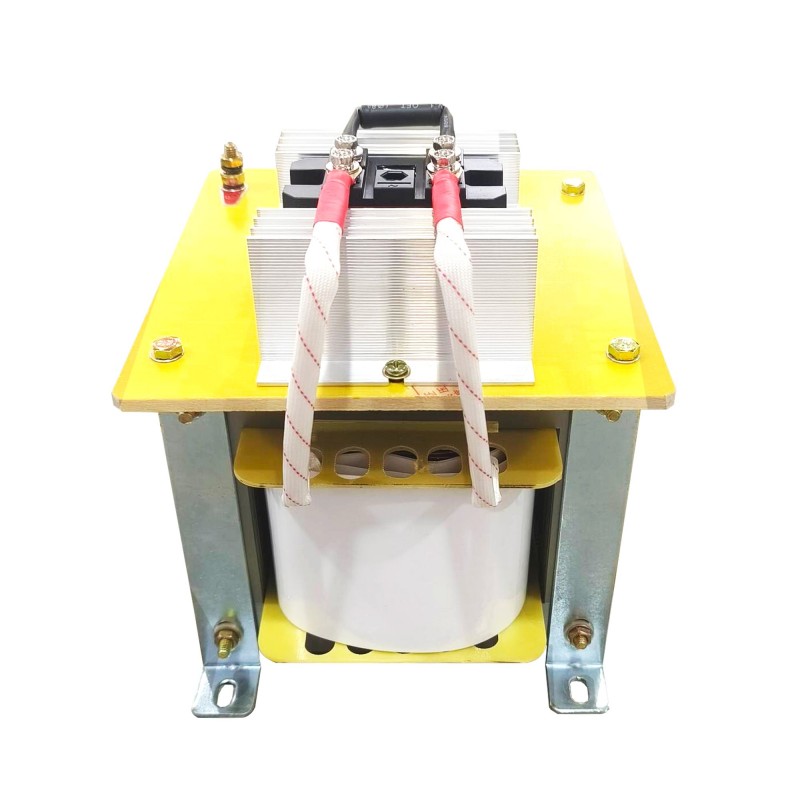

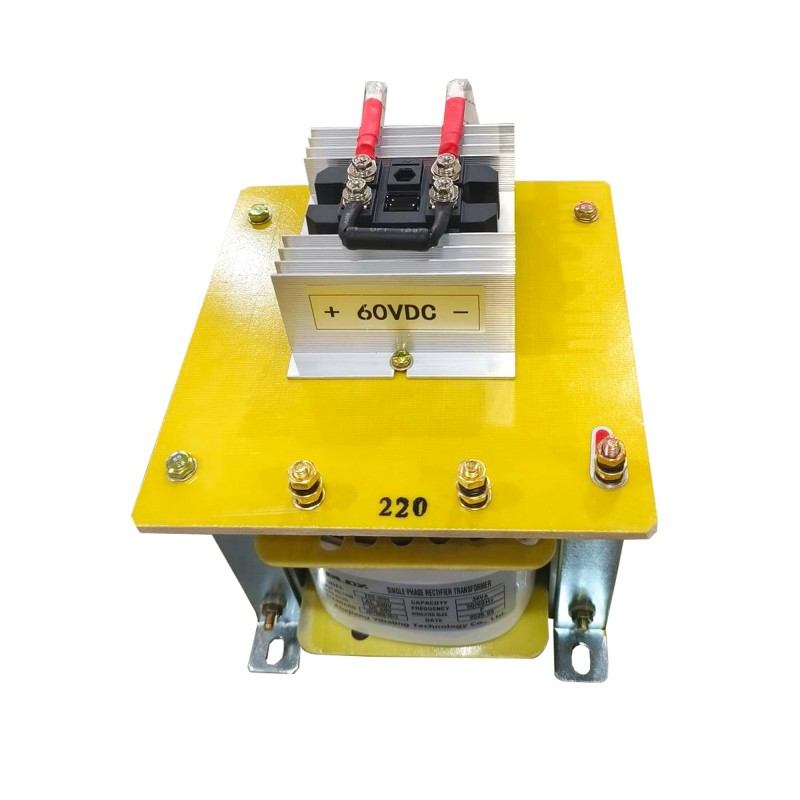

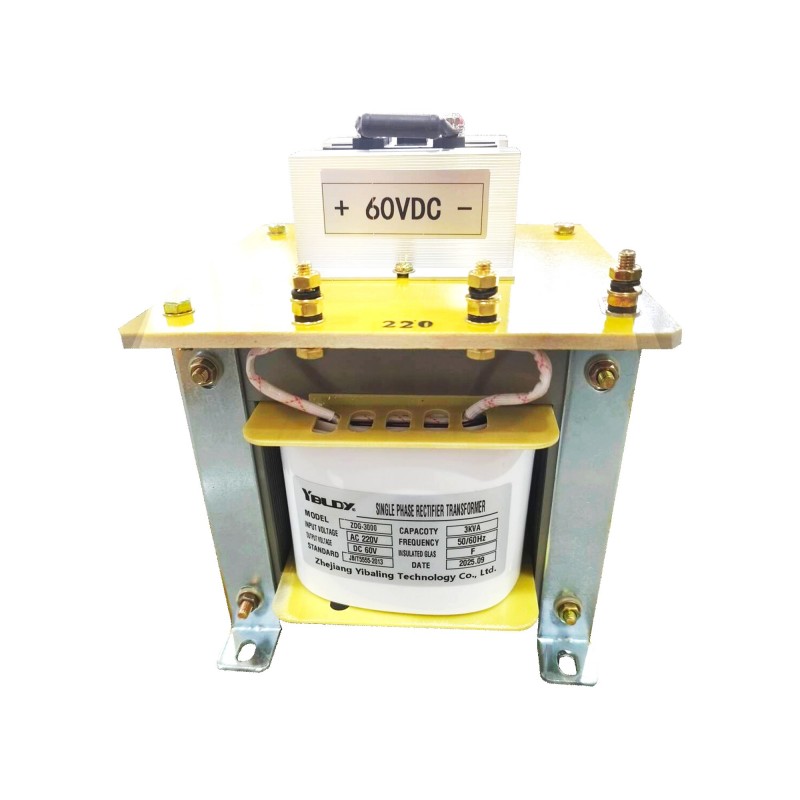

ZBK Styrtransformator

ZBK-styrtransformatorn är en torrtypstransformator speciellt designad för fabriksautomation och elektriska styrsystem. Den använder högkvalitativa kallvalsade silikonstålplåtar för sin kärna, kombinerat med solida isoleringsmaterial. Den övergripande designen är kompakt, har god effektivitet och upprätthåller utmärkt temperaturstegringskontroll under drift.
Huvuduppgiften för det är att på ett säkert sätt omvandla den högre spänningen i huvudkretsen (som den vanliga 380V) till olika lågspänningsmateriel som krävs av styrkretsen - som 220V, 110V, eller standardspänningarna 36V och 24V. Således kan PLC:er, kontaktorer, reläer, indikatorlampor och olika instrument få en stabil och pålitlig strömförsörjning.
Produkten är helt designad enligt standarderna för industriella miljöer. Den har en stark förmåga att motstå överbelastning och är inte rädd för vanliga störningar. Den kan användas smidigt i olika scenarier som verktygsmaskiner, produktionslinjer, kraftdistributionssystem och olika automatiserade kontrollsituationer. Det är verkligen en oumbärlig nyckelkomponent bakom styrkretsen, vilket säkerställer säker och stabil drift.

Kärnmaterial

De kallvalsade icke-orienterade kiselstålplåtarna som används är de som inom industrin erkänns som DW470, med en tjocklek som kontrolleras till 0,35 eller 0,5 millimeter. Detta material har hög magnetisk permeabilitet och låg järnförlust och förbrukar mycket lite elektricitet när ingen belastning appliceras.

Spolar: T2-klassad elektrolytisk koppar

Isoleringsfärgen som täcker dem är QZ(G)-2/155/I polyestermaterial, som tål en temperatur på upp till 155 grader Celsius. Även om ZBK-styrtransformatorn arbetar med full belastning under lång tid, är det osannolikt att det kommer att få problem på grund av överhettning.
När det gäller isoleringsbehandling är mellanskiktet vadderat med DMD-kompositfolie, som tål en spänning på upp till 8 kilovolt per millimeter.

Ram: PBT-material

Materialet har flamskyddsgraden UL94 V-0 och kan inte fatta eld. Hela transformatorn utsätts slutligen för vakuumimpregneringsbehandling, med användning av 1032 alkydharts eller H-kvalitet organiskt silikonharts för att helt omsluta lindningarna.
Genom att producera på detta sätt, när den placeras i en miljö som sträcker sig från -15 grader Celsius till 40 grader Celsius, kommer den inte att överstiga en ökning med 85 grader i temperatur, och isolationsresistansen kommer att förbli över 100 megohm. Enligt erfarenheterna från Yibaling-fabriken kommer det inte att vara några större problem med normal användning i över 100 000 timmar.
Valet av dessa material och produktionsprocessen säkerställer att ZBK-styrtransformatorerna tål långtidstester i fabriksverkstadsmiljön.

FAQ

F: Vad är syftet med ZBK-styrtransformatorn? Hur skiljer den sig från vanliga små transformatorer?
S: ZBK-styrtransformatorn är speciellt utformad för industriella styrskåp. Dess huvudsakliga funktion är att omvandla den höga spänningen från huvudströmförsörjningen (t.ex. 380V) till en säker lågspänning (vanligtvis 24V, 36V, 110V, etc.) som styrkretsen kräver.
Kärnskillnaden mellan ZBK-styrtransformatorn och vanliga transformatorer ligger i den industriella designen:
Materialen är mer solida (som att använda DW470 kiselstålplåtar och T2 elektrolytisk koppar), skyddet är bättre (vakuumimpregneringsbehandling), det kan kontinuerligt motstå den strömpåverkan som orsakas av att kontaktorerna stängs och spolens rörelser i styrkretsen, och effektivt isolera nätinterferensen för att säkerställa stabil drift av känslig utrustning och instrument såsom PLC.

F: Finns det någon skillnad mellan T2-elektrolytisk koppar som används i lindningen av ZBK-styrtransformatorn och vanlig koppartråd?
S: Det finns en grundläggande skillnad. T2 är en högkvalitativ elektrolytisk koppar i den nationella standarden, med en renhet på upp till 99,9% och har utmärkt ledningsförmåga.
Att använda T2-koppar för lindningen resulterar i ett mindre motstånd och mindre värmeutveckling under samma effekt. Detta säkerställer att ZBK-styrtransformatorn inte brinner ut på grund av för hög lindningsvärme även vid full belastning eller kortvarig överbelastning.
Många billiga transformatorer använder återvunnen koppar med föroreningar eller kopparbeklädd aluminium, som har dålig ledningsförmåga och utgör en säkerhetsrisk för utrustningens drift.

F: Jag såg att parametrarna inkluderar vakuumimpregneringsprocessen. Är detta viktigt?
A: Det är oerhört viktigt. Detta är ett viktigt steg i tillförlitligheten.
Denna process involverar att placera den sammansatta ZBK-styrtransformatorns kärna i en vakuumtank, evakuera luften och sedan nedsänka den i isolerande färg (som 1032-harts) för att tillåta färgen att helt penetrera varje spricka i lindningen.
Sedan torkas den och härdas. Denna process har tre huvudfunktioner:
För det första förhindrar det fukt och korrosion och anpassar sig till verkstadsmiljön;
För det andra, efter härdning, blir lindningen en enda enhet, vilket ger bättre stötmotstånd och brusreducering;
För det tredje fyller den ut de fina luckorna, vilket förbättrar isoleringsstyrkan och värmeavledningsförmågan.
Transformatorer som inte genomgår denna process är benägna att gå sönder i fuktiga eller vibrerande miljöer.
