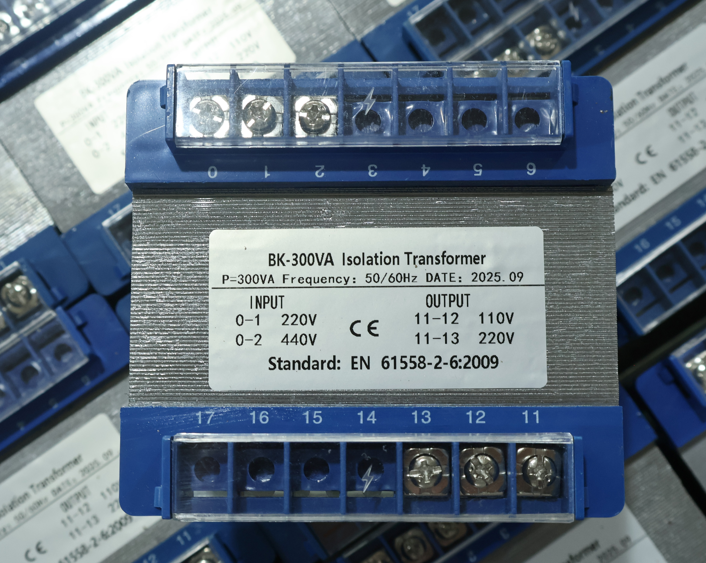

Vad är en BK-styrtransformator och varför är den viktig?

A BK styrtransformatorär en enfas transformator av torr typ utformad för att ge stabil, isolerad styrkraft för verktygsmaskiner, automationssystem och industriella kontrollpaneler. Dess kärnuppgift är att sänka huvudmatningsspänningen - 380V, 220V eller andra ingångar - till de styrspänningar som PLC:er, reläer, kontaktorer, solenoider och indikatorlampor faktiskt behöver.

Frekvensen på 50 60 Hz är det som gör BK-serien särskilt värdefull. Den kan användas i länder med 50Hz-nät (Europa, Asien, Afrika) och 60Hz-nät (Nordamerika, delar av Sydamerika) utan modifiering. För utrustningstillverkare som exporterar över hela världen eliminerar detta behovet av olika transformatorversioner för olika marknader.

Varför spelar det någon roll?

Eftersom styrkretsar är känsliga. Ett spänningsfall som en motor skulle rycka av kan få en PLC att störa, en kontaktor att skratta eller att en sensor ger en falsk avläsning. BK-transformatorn isolerar styrkretsen från huvudströmbussen, filtrerar bort brus och ger en dedikerad, stabil spänningsförsörjning som styrsystemet kan lita på.

Kort sagt: en transformator, vilken frekvens som helst — pålitlig styreffekt var du än är.

Hur aBK StyrtransformatorFabrik

Principen är enkel och beprövad under decennier.

Steg 1 — Inmatning

Primärlindningen ansluts till nätaggregatet — vanligtvis 220V eller 380V enfas AC (upp till 500V eller 1000V beroende på modell). Fleruttags primära alternativ anpassar nätspänningsvariationer.

Steg 2 — Elektromagnetisk induktion

En växelspänning som appliceras på primärspolen genererar ett alternerande magnetfält i järnkärnan. Detta inducerar en spänning i sekundärlindningen. Varvförhållandet bestämmer utspänningen — N1/N2 = V1/V2.

Steg 3 — Utgång

Sekundärlindningen producerar den styrspänning som behövs - vanligtvis 110V, 127V, 220V, 36V, 24V eller 12V. Vissa modeller har flera sekundära lindningar: en för styrkretsar och en för lokal belysning, allt i en enda enhet.

Steg 4 — Isolering

Primär- och sekundärlindningarna är elektriskt åtskilda - ingen direkt anslutning. Detta blockerar överspänningar, brus och jordfel från att nå styrkretsen.

Resultatet: ren, stabil, isolerad kraft för ditt styrsystem.

Vanliga typer och betyg av BK-transformatorer

BK-transformatorer täcker ett brett kapacitetsområde.

VarförBK StyrtransformatorerMateria

Eftersom varje maskinstyrkrets förtjänar sin egen stabila strömförsörjning.

Här är vad en BK-styrtransformator ger:

1. 50/60Hz global kompatibilitet

BK-serien är designad för både 50Hz och 60Hz nät. Exportutrustning kan använda samma transformator över hela världen - du behöver inte ha olika modeller i lager för olika länder.

2. Brett spänningsområde

Med primärspänningsalternativ från 110V till 480V och sekundära spänningar från 6,3V till 220V, kan BK matcha nästan alla styrkretskrav.

3. Elektrisk isolering

Den isolerade sekundären håller huvudkretsens brus, överspänningar och fel borta från känslig styrelektronik.

4. Flera utgångslindningar

En transformator kan leverera styrspänning, belysning och indikatorsignaler samtidigt - vilket förenklar panelledningar och minskar antalet komponenter.

5. Hållbar konstruktion

BK-transformatorer är byggda med kopparlindningar av hög renhet och högpermeabilitet kallvalsade kiselstålkärnor för lång livslängd och låga förluster.

6. Kompakt och panelvänlig

Vertikal montering med fotfästen passar snyggt in i kontrollpaneler. Utrymmeseffektiv design för trånga skåp.

7. Kontinuerlig tjänstekapacitet

BK-transformatorer är klassade för långvarig kontinuerlig drift under full belastning - inte intermittent drift.

Att välja rätt BK-transformator

Att välja en BK-transformator är enkelt men kräver uppmärksamhet på några viktiga detaljer.

Steg 1 — Bestäm din belastning

Lista alla enheter som kommer att drivas av transformatorn:

PLC-strömförsörjning (VA-klassning)

Relä- och kontaktorspolar (håller VA)

Magnetventiler

Indikeringslampor

Lokal belysning

Sensorer och sändare

Lägg till VA för alla enheter som kommer att fungera samtidigt - inte bara namnskyltens watt. Kontaktorer drar reaktiv effekt, så använd VA om möjligt. Steg 2 — Storlek på kapaciteten

Tips: Överdimensionering är säkrare än underdimensionering. En transformator som är för liten kommer att överhettas och gå sönder i förtid. En transformator som är något överdimensionerad kommer att fungera svalare och hålla längre.

Steg 3 — Ange primära och sekundära spänningar

Om du behöver flera utspänningar (t.ex. 110V styrning + 36V belysning + 6,3V indikator), kontrollera att transformatorn har de nödvändiga sekundärlindningarna.

Steg 4 — Kontrollera frekvenskompatibilitet

Standard BK-transformatorer är 50/60Hz dubbelklassade — ingen speciell konfiguration behövs. Bekräfta om du har ett ovanligt krav.

Steg 5 — Kontrollera miljön

Slutliga tankar

BK-styrtransformatorn är inte den mest spännande komponenten i en kontrollpanel. Den sitter i hörnet och gör sitt jobb tyst, sällan märkt av någon - tills den slutar fungera.

När den slutar fungera tappar PLC:n ström. Kontaktorerna faller ut. Maskinen stannar. Produktionen stannar.

Det är därför det är viktigt att välja rätt BK-transformator.

50/60Hz dubbelfrekvenskapacitet innebär att en transformatordesign tjänar global utrustning. Oavsett om din maskin ska till Europa (50Hz), USA (60Hz) eller någonstans däremellan, kan BK-serien hantera det utan modifiering.

Det är en enkel enhet: kopparlindningar, kiselstålkärna, naturlig luftkylning. Men den är byggd för att hålla — överlever ofta de maskiner som den styr. En bra kontrolltransformator är inte dyr. En dålig är.
