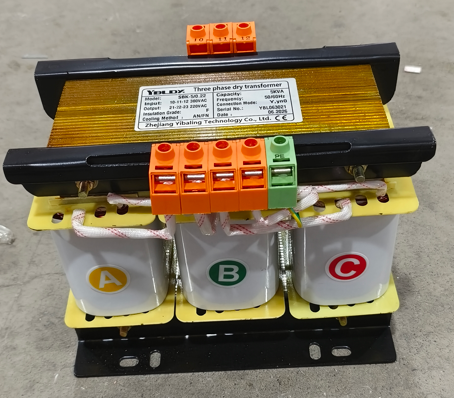

Vad är en SBK trefas transformator av torr typ och varför är den viktig?

EnSBK trefas torr typ transformatorär en lågspännings, luftkyld isolationstransformator designad för applikationer där ren, stabil effekt krävs — och där oljefyllda transformatorer helt enkelt inte är lämpliga.

Till skillnad från oljenedsänkta transformatorer använder SBK ingen vätskeisolering. Dess lindningar kyls av naturlig luftcirkulation, och hela enheten är byggd för att fungera rent, tyst och säkert - inga läckor, ingen brandrisk, inget oljeunderhåll.

Varför spelar det någon roll?

Eftersom modern industriell utrustning - CNC-maskiner, automatiserade produktionslinjer, medicinsk utrustning, kommunikationssystem - är känslig för strömkvalitet och ofta installerad på inomhus, utrymmesbegränsade platser där en läckande oljetransformator skulle vara en katastrof.

SBK sitter mellan strömförsörjningen och lasten, höjer eller sänker spänningen, isolerar känslig utrustning från nätbrus och ger en stabil, pålitlig strömkälla som håller produktionen igång utan avbrott.

Kort sagt: den levererar ren, tyst kraft varhelst du behöver den – inomhus, utomhus, i ditt kontrollskåp eller bredvid din maskin.

Hur enSBK trefas torr typ transformatorFabrik

Principen är okomplicerad, men konstruktionen är det som gör SBK speciell.

Steg 1 – Kärnan

Den magnetiska kärnan är gjord av kallvalsade silikonstålplåtar, staplade i ett stegvarvsarrangemang. Detta minskar magnetiseringsströmmen och inga belastningsförluster, vilket ger transformatorn dess höga effektivitet.

Steg 2 – Lindningarna

Högkvalitativa koppar- eller aluminiumlindningar är lindade runt kärnan. Lågspänningssidan använder folie- eller lagerlindningar för att hantera högre strömmar; högspänningssidan använder cylindriska lindningar för bättre spänningsfördelning.

Steg 3 – Isolering

De primära och sekundära lindningarna är elektriskt åtskilda. Kraftöverföringar genom magnetfältet — ingen direkt anslutning. Detta blockerar överspänningar, övertoner och jordfel från att nå din utrustning.

Steg 4 – Kylning

Kylning är AN — luft naturlig. Inga fläktar, inga pumpar, inga rörliga delar. Transformatorn avleder värme genom dess kärna och lindningsytor, vilket gör den pålitlig och underhållsfri.

Steg 5 – Valfritt hölje

SBK-transformatorer finns i två huvudkonfigurationer:

Öppen typ — för installation inuti skåp eller områden med begränsad åtkomst

Skyddad typ — försedd med ett stålhölje för ökad säkerhet och skydd

Steg 6 – Övervakning

Valfria tillbehör inkluderar voltmetrar, amperemetrar, temperaturregulatorer och hjul för bärbara installationer.

Resultatet: en ren, pålitlig kraftkälla med lågt underhåll som går tyst år efter år.

Vanliga typer och betyg avSBK Transformers

SBK-transformatorer täcker ett brett kapacitetsområde, vilket gör dem lämpliga för allt från små verktygsmaskiner till stora industriella installationer.

Kapacitetsområde:

Trefas: 1kVA – 3000kVA

Standardkonfigurationer:

Särdrag	Alternativ
Frekvens	50Hz / 60Hz (dubbelklassad)
Ingångsspänning	Upp till 1000V — standard 380V, 400V, 415V
Utspänning	Anpassningsbar — 220V, 200V, 110V, etc.
Anslutningsgrupp	Y/△, △/Y, DYN11
Isoleringsklass	Klass F (155°C) eller Klass H (180°C)
Effektivitet	≥98 %
Inhägnad	Öppen typ eller skyddad (IP00 – IP20)
Designliv	30 år

Typiska spänningskombinationer:

Input	Produktion	Ansökan
380V	380V (1:1)	Endast isolering — bullerskydd
380V	220V	Gå ner för importerad eller 220V-klassad utrustning
380V	200V	Spänningskonvertering för japansk utrustning
380V	110V	Steg ner för styrkretsar eller belysning

VarförSBK trefas transformatorer av torr typMateria

Eftersom ren kraft inte är en lyx – det är ett krav för pålitlig industriell drift.

Här är vad som gör SBK till ett föredraget val för moderna installationer:

1. Elektrisk isolering

SBK separerar din utrustning från nätet och blockerar:

Överspänningar och transienter

Övertoner och högfrekvent brus

Jordfel och läckströmmar

2. Låga förluster och hög effektivitet

En verkningsgrad på 98 % eller högre innebär mindre slöseri med energi, lägre driftskostnader och minskat kylbehov.

3. Lågt ljud

Driftljud är vanligtvis under 35 40dB på en meter — tillräckligt tyst för installation i upptagna utrymmen utan akustisk behandling.

4. Ingen olja, inga läckor, ingen brandrisk

Den torra designen eliminerar oljeläckage, oljetestning och risken för brand i samband med oljenedsänkta transformatorer. Detta gör den lämplig för inomhusinstallationer, höghus och andra känsliga platser.

5. Lång livslängd

Med en designlivslängd på 30 år och minimala underhållskrav erbjuder SBK utmärkt långsiktigt värde.

6. Flexibel spänningsomvandling

SBK kan omvandla spänningar för att matcha praktiskt taget alla utrustningskrav, vilket gör den idealisk för:

Importerad utrustning med icke-standardiserade spänningskrav

Exportera maskiner som behöver köras på utländska nät

Anläggningar med blandad spänningsutrustning

7. Anpassningsbar

SBK-transformatorer kan byggas med specifika in-/utgångsspänningar, anslutningsgrupper, uttagsarrangemang, kapslingar och tillbehör - skräddarsydda för din exakta applikation.

8. Enkelt underhåll

Utan olja finns ingen oljeprovtagning, ingen filtrering och ingen påfyllning. Regelbunden rengöring av kapslingen är vanligtvis allt som behövs.

9. Brett arbetsområde

SBK fungerar över ett brett område av omgivningstemperaturer (-15°C till +45°C) och höjder (upp till 5000m med lämplig nedstämpling).

Att välja rätt SBK-transformator

Att välja en SBK-transformator är enkelt men kräver uppmärksamhet på några viktiga detaljer.

Steg 1 — Bestäm din belastning

Lägg ihop strömförbrukningen för all utrustning som ska anslutas. Inkludera framtida expansion - vanligtvis 20 30% marginal.

SBK standardklassificeringar: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA och upp till 3000kVA på begäran.Steg 2 — Ange ingång och utgångsspänning

Faktor	Frågor att ställa
Ingångsspänning	Vad är utbudet på din webbplats? 380V? 400V? 415V?
Utspänning	Vilken spänning behöver din utrustning?
Kranar	Behöver du uttagsjusteringar (±5%) för variation i linjespänningen?
Anslutningsgrupp	DYN11 är vanligt – men kontrollera dina systemkrav

Steg 3 — Välj isoleringsklass

Isoleringsklass	Max temperatur	Rekommenderas för
Klass F	155°C	Allmänna industriella tillämpningar — vanligast
Klass H	180°C	Högtemperaturmiljöer, tunga kontinuerliga belastningar

Steg 4 — Välj kapslingstyp

Typ	Beskrivning	När ska man välja
Öppna	Ingen kapsling, exponerade lindningar	Installation i låsta elrum med begränsad tillträde
Skyddad	Stålkapsling	Allmän installation inomhus — standardval
Med hjul	Mobil, bärbar version	Tillfälliga installationer, testuppställningar, workshops med skiftande layouter

Steg 5 — Kontrollera installationsmiljön

Skick	Krav
Höjd över havet	≤2000m (standard), upp till 5000m med nedstämpling
Omgivningstemperatur	-15°C till +45°C
Fuktighet	≤90 % (ej kondenserande)
Atmosfär	Inga frätande gaser, ledande damm eller explosiva ämnen
Vibration	Inga kraftiga vibrationer eller stötar

Steg 6 — Verifiera säkerhetsstandarder

Kontrollera att transformatorn uppfyller relevanta standarder:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Slutliga tankar

SBK trefas torr typ transformator är inte den mest glamorösa komponenten i ett industriellt kraftsystem. Den har ingen pekskärm eller trådlös anslutning.

Men den gör en sak mycket bra: den levererar ren, stabil, pålitlig kraft — tyst, effektivt och med minimalt underhåll.

I en tid där produktionslinjerna blir alltmer automatiserade och utrustningen blir allt mer känslig för strömkvalitet, är SBK-transformatorn den tysta grunden som håller allt igång. Det är inte historiens hjälte. Det är scenen där hjältarna uppträder.
