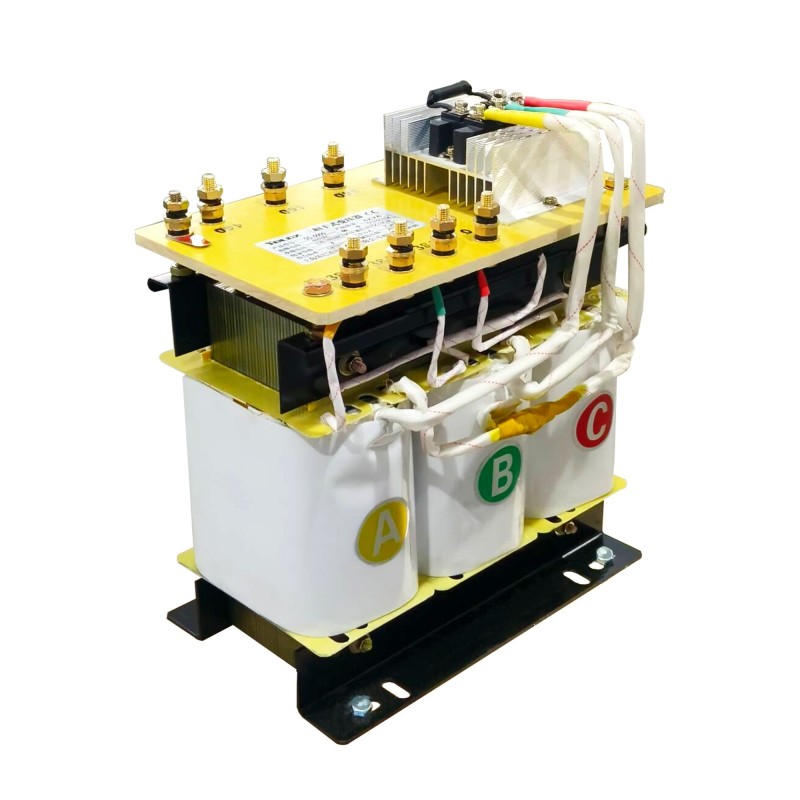

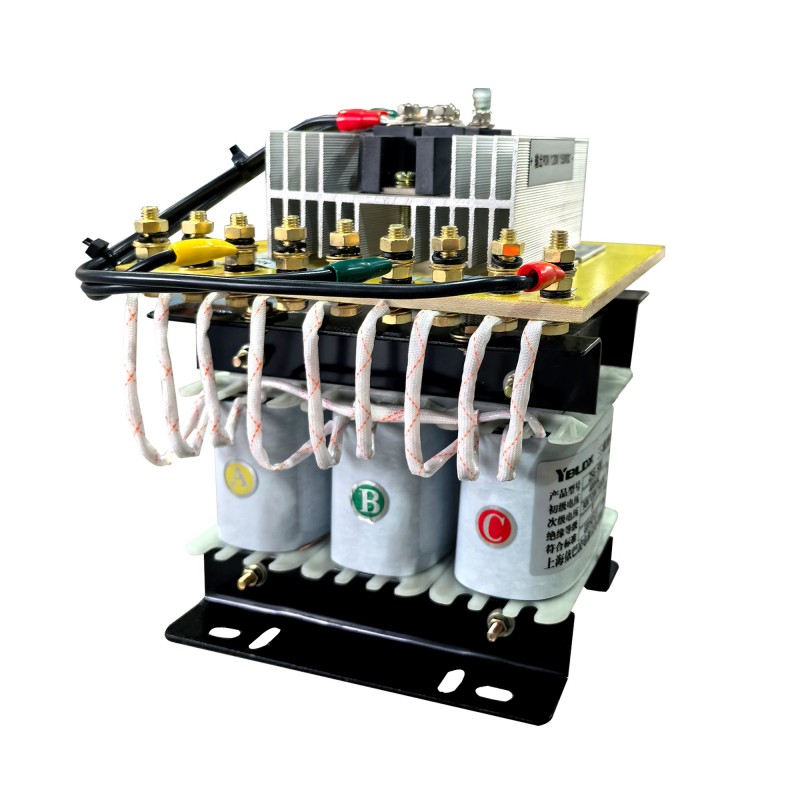

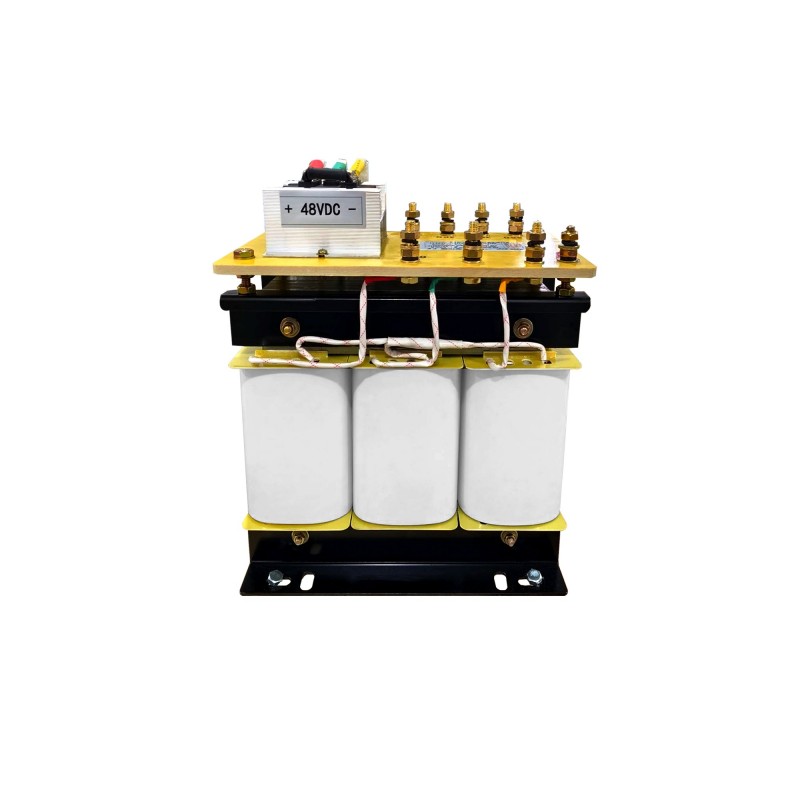

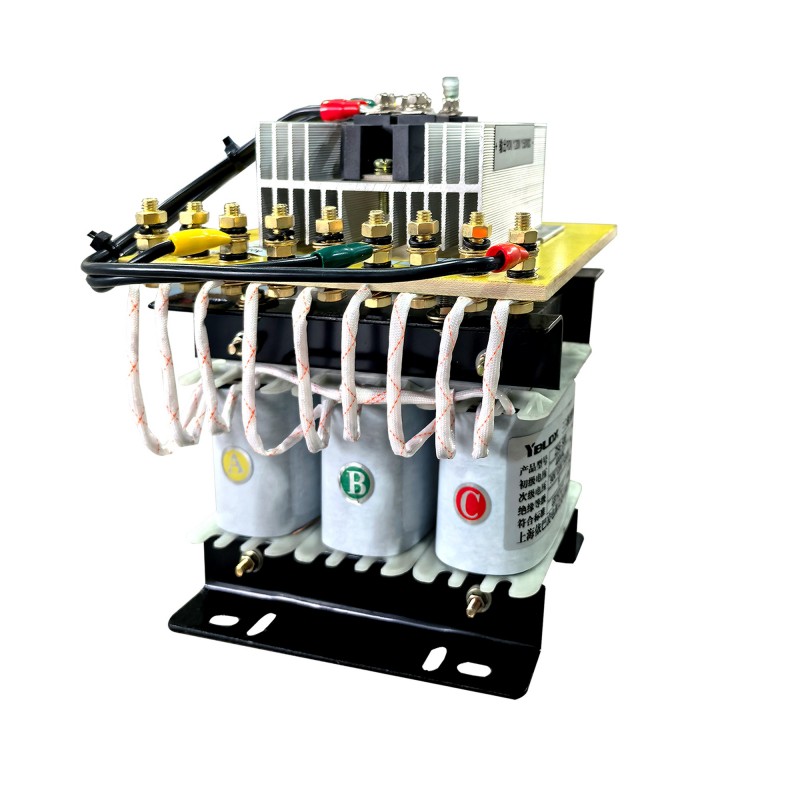

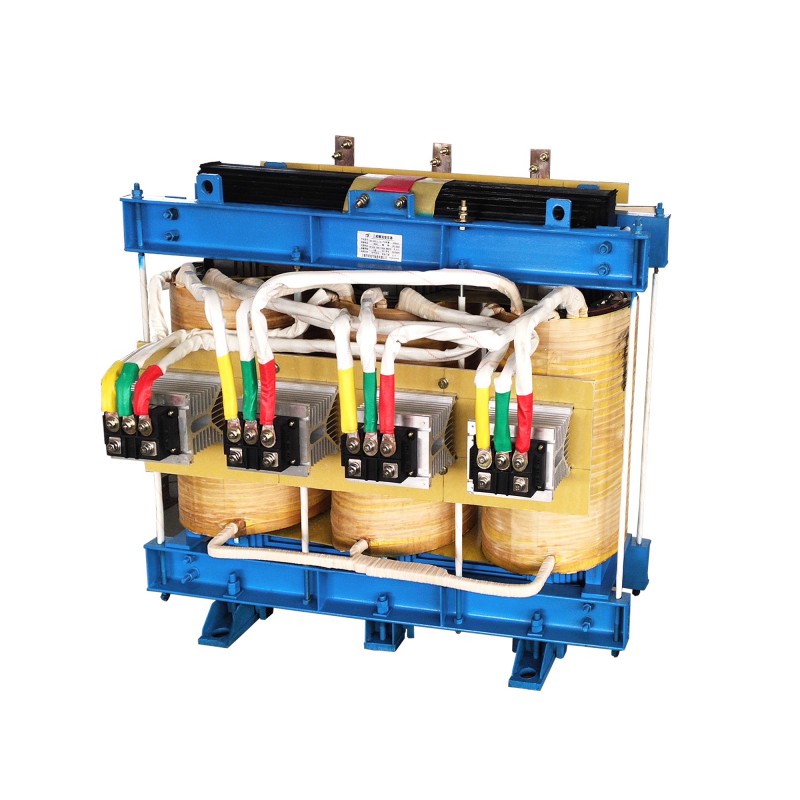

ZSG trefas transformator av torrtyp

ZSG trefas transformator av torr typ är en enhet som omvandlar elnätet till den effekt som krävs av likriktare och används ofta inom olika industriområden. Dess huvudsakliga funktion är att omvandla växelström till likström, och transformatorn är lämplig för en mängd olika applikationsscenarier, inklusive batteriladdning, elektrokemisk elektrolys och allmänna industriella likriktare, etc.

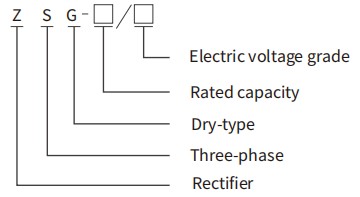

Modellnummer och deras betydelser

Normala driftsförhållanden

För att säkerställa att ZSG trefas transformatorer av torr typ fungerar säkert, stabilt och effektivt inom sin designade livslängd, måste installations- och driftsmiljön för dessa transformatorer strikt uppfylla en rad tydliga gränsvillkor.

När det gäller klimatförhållanden bör den övre gränsen för lufttemperaturen runt inte överstiga +40 ℃, medeltemperaturen inom 24 timmar bör kontrolleras under +30 ℃ och den lägsta temperaturen bör inte vara lägre än -5 ℃.

Samtidigt bör den relativa luftfuktigheten i atmosfären vara ≤50 % vid +40 ℃, den maximala månatliga genomsnittliga relativa luftfuktigheten i den regnigaste månaden bör tillåtas nå 90 %, men det måste säkerställas att den månatliga genomsnittliga lägsta temperaturen är +25 ℃ för att förhindra skadlig kondens på ytan.

När det gäller geografiska förhållanden bör installationsplatsen för ZSG-transformatorer av trefaskärntyp vanligtvis inte överstiga en höjd av 2000 meter. Om den överskrider denna gräns måste kapaciteten och isoleringen reduceras och förstärkas på lämpligt sätt.

Det tillåtna stationära avvikelseintervallet för inmatningsspänningen är ±5 % av märkvärdet för att undvika risken för överexcitering av kärnan.

Transformatorerna måste dessutom placeras i ett läge utan kraftiga vibrationer och stötar, med en solid grund och god ventilation, och borta från korrosivt, ledande damm eller brandfarliga och explosiva gaser.

Dessa förutsättningar utgör tillsammans den grundläggande miljöramen för den tillförlitliga driften. Alla avvikelser från dessa villkor kan påskynda isoleringens åldrande, öka förlusterna eller orsaka fel. Därför måste det utvärderas och bekräftas helt innan urval och plats.

Kärnan i ZSG trefas transformator av torrtyp

Kärnan i ZSG trefas transformator av torrtyp är ett sofistikerat elektromagnetiskt och mekaniskt system designat för tuffa industriella miljöer. Den består huvudsakligen av fyra funktionella komponenter.

Magnetkretssystem: grunden för energiöverföring, med hjälp av högkvalitativa kallvalsade orienterade kiselstålplåtar med hög magnetisk permeabilitet som staplas stegvis för att bilda en trefas kärna med tre kolumner. Detta säkerställer en effektiv drift med låga förluster.

Kretssystem: huvudkroppen för energiomvandling. Högspännings- och lågspänningslindningarna är vanligtvis lindade med T2 syrefri kopparfolie eller platt koppartråd och genomgår en vakuumtrycksimpregneringsprocess (VPI), där de impregneras och härdas med högtemperaturbeständigt harts för att bilda en solid, fuktsäker och värmeledande integrerad struktur.

Detta är nyckeln till att ZSG trefas transformator av torrtyp kan hantera stötbelastningar.

Isolering och värmeavledningssystem: garantin för tillförlitlig drift. Mellanskiktet och varvisoleringen som består av högtemperaturbeständig DMD, Nomex, etc., tillsammans med kylande luftvägar och forcerad luftkylningsanordningar inuti lindningarna, samverkar för att säkerställa att temperaturökningen kontrolleras.

Slutligt mekaniskt skydd och ledningssystem: ger skydd genom en plastbelagd stålplåtskapsling och realiserar tillförlitliga elektriska anslutningar genom kopparterminaler eller samlingsskenor med hög strömförande kapacitet.

FAQ

F: Hur är leveranstiden?

S: Vanligtvis tar det cirka 30 dagar efter beställning bekräftad.

F: Skulle du acceptera att använda vår logotyp?

S: Om det är bra kvantitet är det absolut inga problem att göra OEM.

F: Erbjuder du den externa dräneringsventilen och provtagaren med låsbar låda?

S: Vi börjar lägga till fler och fler nya lagerenheter som har den externa dräneringsventilen & provtagaren med låsbar låda samt externa mätare i låsbar låda för säkerhetsproblem.

F: Hur mycket garanti?

S: 24 månader, tillhandahåll skadade delar för icke-mänsklig orsak inom ett år.

F: Är du handelsföretag eller tillverkare?

A: Vi är en tillverkningsfabrik.
