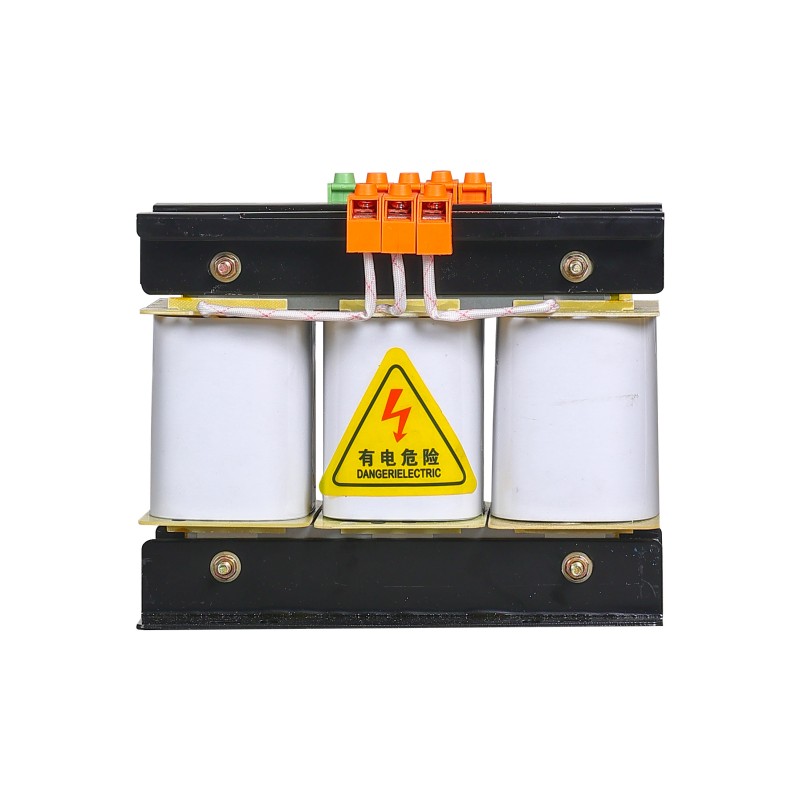

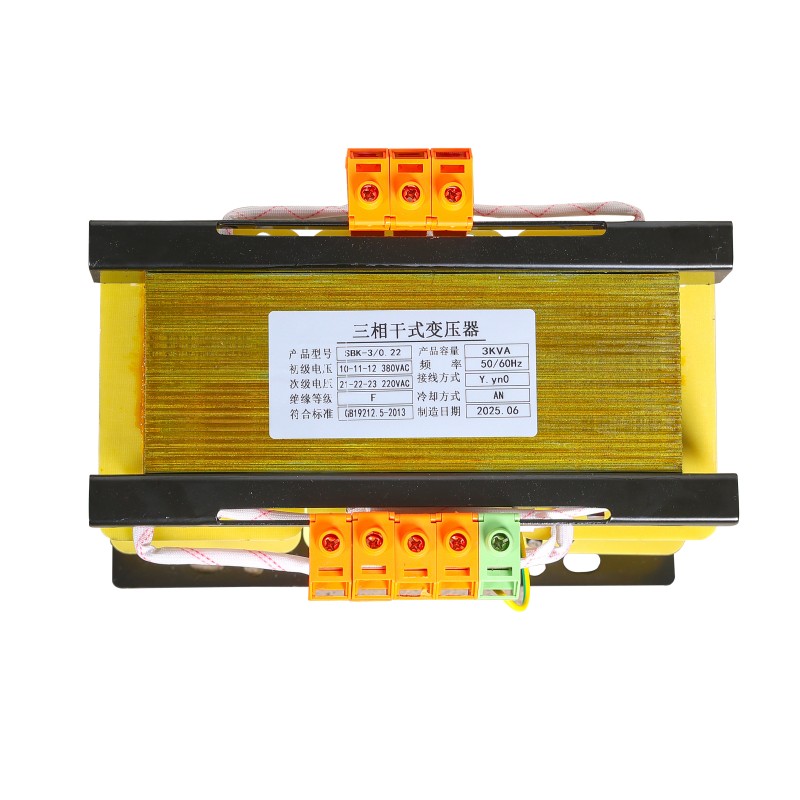

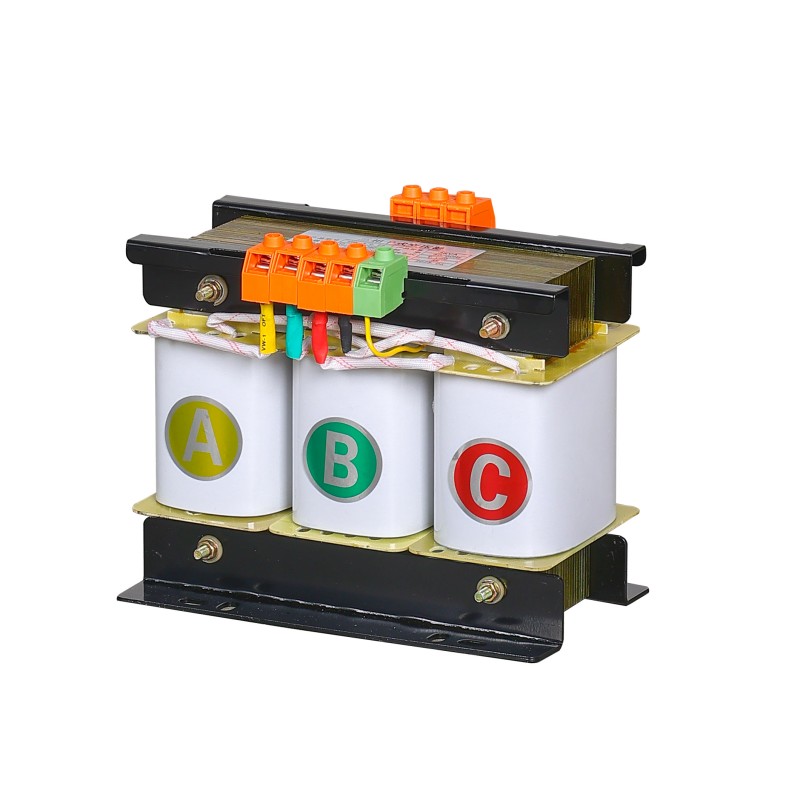

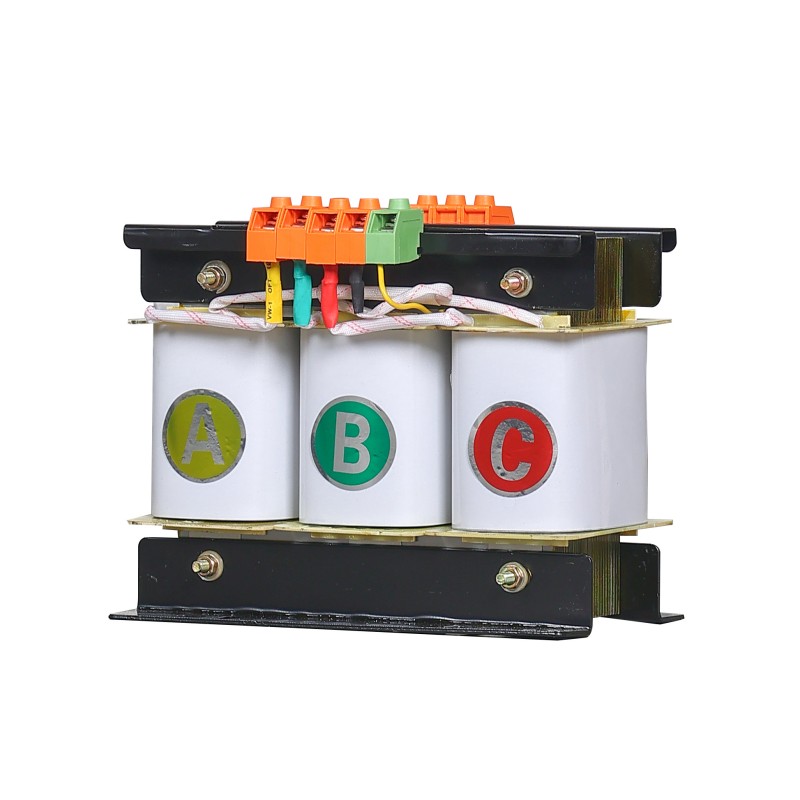

SBK högprecisionstransformator

Yibaling är en professionell tillverkare och leverantör av SBK High Precision Transformers. Med vår egen tillverkningsanläggning erbjuder vi omfattande OEM/ODM-tjänster. Våra transformatorer är designade och producerade med exceptionell precision och snabba svarsmöjligheter, vilket ger tillförlitliga lösningar för att upprätthålla spänningsstabilitet inom ett brett spektrum av industrier.

Skicka förfrågan

Produktbeskrivning

SBK högprecisionstransformatorn är en lösning på toppnivå som ger ren och stabil strömförsörjning på laboratorienivå för banbrytande forskning, precisionsinstrument och krävande industriella belastningar. Kärnvärdet för SBK högprecisionstransformatorn ligger i att uppnå extraordinära elektriska prestanda: spänningsregleringsnoggrannheten kan nå ±0,5 % eller ännu högre.

Dess dynamiska svarstid är lika snabb som millisekundnivån, och genom multipel skärmning och ultralåg övertonsdesign kan utgående vågformsdistorsionshastighet (THD) dämpas till under 1 %, vilket effektivt isolerar nätinterferens.

SBK högprecisionstransformatorn integrerar en flerstegs kompensationstopologi, vilket säkerställer ultimat spänningsstabilitet från tomgång till full belastning. Den industriella tillförlitlighetsdesignen och den breda miljöanpassningsförmågan gör den till en hörnstenskraftutrustning för att säkerställa korrekt funktion av nyckelutrustning inom halvledartillverkning, metrologikalibrering, avancerad medicinsk bildbehandling och försvarstestning och andra områden.

Hur väljer man en SBK högprecisionstransformator?

1. Bestäm lasten och total kapacitet

Lista all precisionsutrustning som drivs av SBK högprecisionstransformatorn, såsom spektrometrar, elektronmikroskop, mätstandarder, avancerade ADC/DAC-chip analoga strömförsörjningar, etc.

Beräkna kapaciteten: Lägg ihop stationära VA-värden för alla laster och reservera tillräcklig marginal för induktiva laster (det rekommenderas att den totala kapaciteten är 1,3-1,5 gånger den totala summan av stationärt tillstånd). Se till att bekräfta att standardmodellen av SBK-seriens högprecisionstransformator har denna kapacitetsnivå.

2. Bestäm spänning och frekvens

Inspänning: Bestäm enligt elnätet på plats (som 220V enfas, 380V trefas).

Utspänning: Måste vara exakt matchad med märkspänningen för belastningsutrustningen (som 220V ±0,5%).

Frekvens: 50Hz eller 60Hz.

3. Bekräfta installationsmetoden

Kontrollera om SBK-transformatorn med hög precision är installerad i ett rack, placerad vertikalt eller integrerad i ett anpassat chassi. Kontrollera yttermått och vikt.

Kylförhållanden: Transformatorn har hög verkningsgrad, men det finns fortfarande förluster. Se till att installationsplatsen har god ventilation och reservera utrymme för forcerad luftkylning vid behov.

Miljöparametrar: Kontrollera om temperaturen, luftfuktigheten och renheten i installationsmiljön ligger inom det tillåtna intervallet som anges i produktens specifikationsblad.

SBK högprecisionstransformatorfel och skydd

1. Onormala tillstånd

Interna fel: interfas kortslutning på lindningar, inter-turn kortslutning, enfas jordfel

Externa fel: interfasiga kortslutningar på ledningar, enfas jordningsfel på bussningar

2. Onormala operationer

Överström orsakad av externa kortslutningar mellan faser

Överström och nollpunktsöverspänning orsakad av externa enfasjordade kortslutningar

Överbelastning orsakad av överskridande av märkkapaciteten

3. Skyddsåtgärder för inre fel

Interna fel hos SBK högprecisionstransformatorer genererar ljusbågar och höga temperaturer, vilket snabbt skadar isolering och lindningar. Kärnskyddet är "omedelbar utlösning".

Ge omedelbart (vanligtvis <30 ms) utlösningsinstruktioner för att stänga av all strömförsörjning på ingångs- och utgångssidorna av SBK högprecisionstransformatorer. Detta är det mest kärna och snabbaste skyddet för att skydda själva transformatorn.

Pt100-sensorn som är förbegravd i den heta platsen för lindningen av SBK-högprecisionstransformatorer samarbetar med den intelligenta temperaturregulatorn för att larma när temperaturen överskrider gränsen och löser ut när den farliga temperaturen uppnås.

4. Skyddsåtgärder för externa fel

När kortslutningsströmmen överstiger den inställda höga tröskeln, löser strömbrytaren ut omedelbart (<100ms), vilket snabbt avbryter den allvarliga kortslutningen nära källan.

Övervaka vektorsumman av trefasströmmar (nollföljdsström), detektera känsligt enfasjordningsfel på bussningar eller ledningar och larma eller utlösa enligt inställt värde.

5. Skyddsåtgärder för onormala operationer

Transformatorns eget spänningsstabiliserande system är den första försvarslinjen, men när strömförsörjningssidan är onormal bör skyddsanordningen fungera som backup och lösa ut när spänningen överskrids kraftigt.
