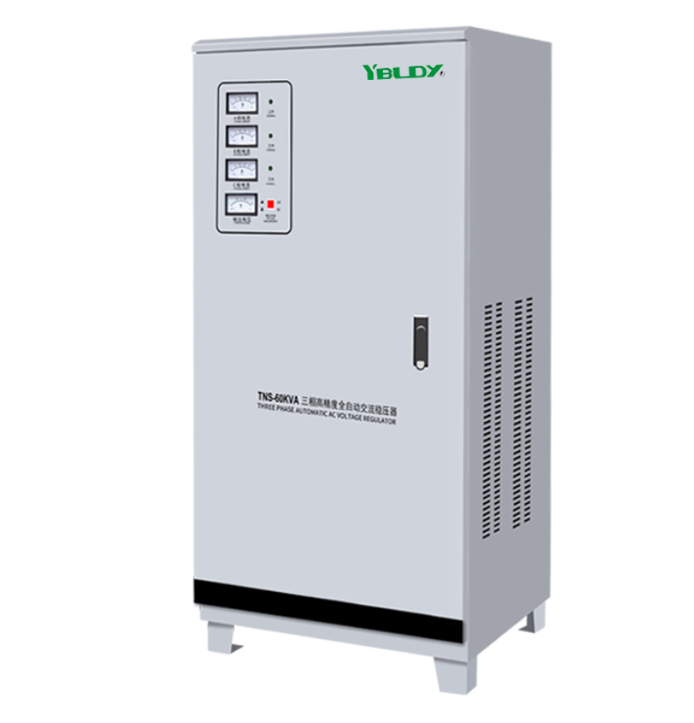

Vad är en TNS trefas spänningsstabilisator?

A TNS trefas spänningsstabilisatorär i huvudsak en automatisk spänningsregulator med hög precision som håller trefaseffekten stabil och balanserad för industriutrustning, kommersiella byggnader och kritiska system.

Det som skiljer den från enfasenheter är dess design: det är i huvudsak tre oberoende enfasstabilisatorer kopplade samman i en stjärnkonfiguration (Y). Varje fas får sin egen regleringskanal — så om en fas spelar upp, dras de andra inte med den. Varje fas regleras separat - vilket innebär att om en fas sjunker eller stiger, korrigeras bara den fasen medan de andra förblir stabila.

Varför spelar det någon roll?

Eftersom trefasutrustning – CNC-maskiner, industrimotorer, medicinska bildbehandlingssystem, datacenter – beror på balanserad spänning över alla tre faserna. När en fas är låg och en annan är hög, går motorerna varmare, styrenheterna beter sig oregelbundet och utrustningens livslängd förkortas.

TNS-stabilisatorn sitter mellan elnätet och din utrustning, övervakar kontinuerligt varje fas och korrigerar spänningsfluktuationer innan de kan orsaka problem. Den levererar ren, balanserad, stabil kraft – oavsett vad nätet gör.

Kort sagt: den håller trefasutrustning igång smidigt, effektivt och tillförlitligt.

Hur aTNS trefas spänningsstabilisatorFabrik

TNS-stabilisatorn fungerar med ett okomplicerat servomotorstyrsystem — inget fancy, men bevisat att få jobbet gjort.

Så här fungerar det faktiskt:

Steg 1 – Den övervakar spänningen

Sensorer på var och en av de tre faserna mäter konstant den inkommande spänningen. I samma ögonblick som något går utanför börvärdet märker styrkretsen det direkt.

Steg 2 – Den tar reda på vad den ska göra

Styrkortet bearbetar den spänningsavläsningen, beräknar skillnaden och räknar ut hur mycket korrigering som behövs. Om ingången fluktuerar eller belastningen ändras, skickar den omedelbart ett kommando till servomotorn.

Steg 3 – Servot rör sig

Servomotorn vrider sig och trycker en kolborste längs autotransformatorns lindning. Detta ändrar varvförhållandet — jämnt och kontinuerligt, inga ryck eller steg.

Steg 4 – Spänningen dras tillbaka i linje

Om ingången är låg lägger transformatorn till spänning. Om den är hög, drar den av. Utgången hamnar precis där den ska vara - vanligtvis inom ±1% till ±3% av målet.

Steg 5 – Kontinuerlig övervakning

Systemet arbetar i en sluten slinga - avkänning, justering och kontroll - kontinuerligt. Svarstiden är vanligtvis under 1 sekund för en 10 % förändring av inspänningen.

Steg 6 – Oberoende fasreglering

Eftersom TNS är byggt av tre separata enfasenheter regleras varje fas oberoende av varandra. Detta är avgörande för applikationer där fasobalans är ett problem.

Resultatet: stabil, balanserad trefaseffekt levererad kontinuerligt, utan vågformsförvrängning.

Vanliga typer och betyg av TNS-stabilisatorer

TNS-stabilisatorer finns tillgängliga i en rad olika kapaciteter för att passa olika applikationer.

Kapacitetsområde:

1,5 kVA till 60 kVA (standard), med större kapacitet tillgängliga på begäran.

Standardspecifikationer:

Standardfunktioner:

Tre-fas fyrtråds in- och utgång

Oberoende fasreglering

Överspänningsskydd

Kortslutningsskydd

Fasförlustskydd

Manuell bypass-funktion (på vissa modeller)

Digital display som visar in-/utgångsspänning och ström

VarförTNS trefas spänningsstabilisatorerMateria

Eftersom obalanserad, instabil kraft kostar dig pengar.

Här är vad en TNS-stabilisator ger som vanliga nätaggregat inte kan:

1. Oberoende fasreglering

TNS är byggd av tre separata enfasstabilisatorenheter som var och en reglerar sin egen fas oberoende av varandra. Om en fas faller, korrigeras bara den fasen - de andra förblir stabila. Detta förhindrar "krusningseffekten" som gör att motorerna överhettas och utrustningen uppför sig oregelbundet.

2. Snabb respons

Så fort spänningen ändras reagerar TNS på under en sekund. När den är klar med justeringen kanske din utrustning inte ens har märkt att spänningen hade ett problem.

3. Ingen vågformsförvrängning

TNS justerar spänningen men ändrar inte vågformen. Utgången är exakt densamma som ingången - inga extra saker har lagts till. För känslig utrustning som medicinsk bildbehandling eller labbinstrument är det en stor sak.

4. Brett inspänningsområde

Den fungerar perfekt från 260V till 430V. Även om gallret är i dåligt skick, håller det stadigt och faller inte ur regleringen.

5. Hög effektivitet

Verkningsgraden är över 90 %, så mindre energi går till spillo. Det betyder att din elräkning förblir lite vänligare.

6. Omfattande skydd

Överspänning, underspänning, överström, kortslutning, fasförlust, överhettning — det täcker de flesta vanliga elektriska fel du kan stöta på.

7. Pålitlig konstruktion, lång livslängd

Den använder rena kopparlindningar, pålitliga servomotorer och hållbara kolborstar. Den är inte byggd för att hålla bara ett par år – den är designad för kontinuerlig, långvarig drift.

8. Mångsidig applikation

TNS kan leverera trefas 380V inom sin nominella kapacitet.

Att välja rätt TNS-stabilisator

Att välja en TNS-stabilisator kräver uppmärksamhet på kapacitet, spänning och tillämpning.

Steg 1 — Bestäm din belastning

Lägg ihop strömförbrukningen för all utrustning som ska anslutas. Inkludera startströmmar för motorer och kompressorer. Använd en säkerhetsmarginal - vanligtvis 20-30 % för framtida expansion.

TNS standardklasser: 1,5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA. Steg 2 — Kontrollera dina nätförhållanden

Steg 3 — Ange utdatakrav

Utspänning - vanligtvis 380V (trefas fyrtrådig)

Reglernoggrannhet — standard ±3 %; högprecisionsmodeller tillgängliga

Steg 4 — Tänk på installationsmiljön

Steg 5 — Kontrollera funktioner

Digital display — för övervakning av spänning och ström i realtid

Bypass-funktion — för underhåll utan att avbryta tillförseln

Kommunikation — RS485/Modbus för fjärrövervakning (tillgänglig på vissa modeller)

Steg 6 — Verifiera skyddsfunktioner

Bekräfta att enheten innehåller:

Överspänningsskydd

Kortslutningsskydd

Fasförlustskydd

Övertemperaturskydd

Applikationsscenarier

TNS-serien används i stor utsträckning inom flera branscher:

Verkliga exempel: En halvledarfabrik som arbetar 24/7 med obevakad utrustning installerade TNS-stabilisatorer och uppnådde 99,8 % produktionskontinuitet utan spänningsrelaterad stilleståndstid.

Slutliga tankar

TNS trefas spänningsstabilisator är inte den flashigaste utrustningen i en industrianläggning. Den har ingen pekskärm eller trådlös anslutning.

Men den gör en sak mycket bra: den levererar stabil, balanserad trefaseffekt — tyst, effektivt och tillförlitligt.

I en tid där produktionslinjerna blir allt mer automatiserade och utrustningen blir allt mer känslig för strömkvalitet, är TNS-stabilisatorn den tysta grunden som håller allt igång.

Stabil kraft är ingen lyx. För trefasutrustning är det ett krav.
