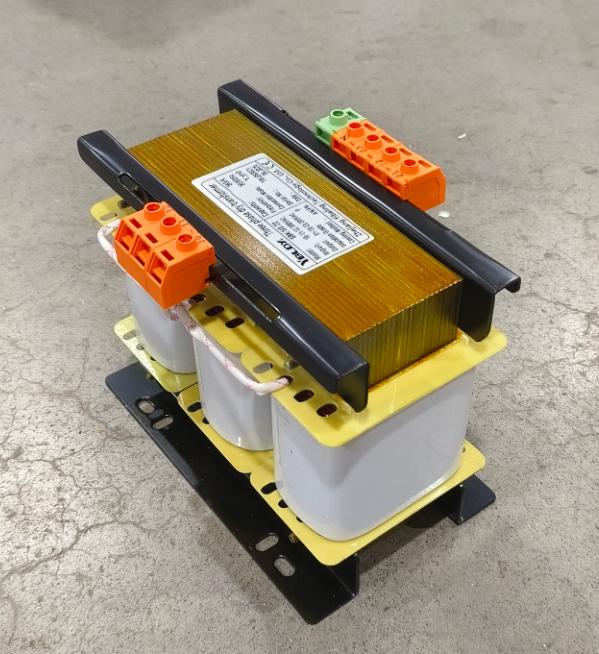

Hur fungerar SBK Autotransformator?

– Låser upp hemligheten bakom den praktiska spänningsboxen

Gå in på nästan alla fabriksgolv och du kommer att se en fyrkantig metalllåda med "SBK" tryckt på etiketten. Den sitter tyst i ett hörn, men den löser en huvudvärk som hela tiden dyker upp: du har en skinande ny maskin importerad från utlandet, men dess spänningsklassning stämmer inte överens med ditt lokala nät. Koppla in den här lådan emellan, så brummar maskinen till liv. Det är SBK-autotransformatorn på jobbet.

Så vad är det som händer inuti egentligen?

Låt oss hoppa över den tunga läroboksjargongen och bryta ner den på ett enkelt språk.

En spole, två jobb

En vanlig isoleringstransformator har två separata lindningar – primära och sekundära – som är elektriskt isolerade från varandra. Kraften går över genom magnetisk induktion, men ingångs- och utgångskretsarna berörs aldrig.

DeSBK autotransformatortar ett mer ekonomiskt tillvägagångssätt. Den använder bara en enda kontinuerlig lindning, med flera tapppunkter utmed längden. Du ansluter ingången till en sektion av spolen och utgången till en annan sektion.

Tänk på det som ett långt rep: du knyter en knut någonstans i mitten. Haka fast ena änden till strömkällan och plocka upp din produktion från en annan plats - spänningen ändras eftersom du bara använder en del av repet. Eftersom ingången och utgången delar en stor del av samma lindning, är transformatorn beroende av både magnetisk koppling och en direkt elektrisk anslutning.

Kliv upp eller trappa ner? Allt beror på var du trycker.

Här är ett konkret exempel. Anta att du applicerar 380V över hela lindningen, men du tar utgången från en kran i 200V-läget – du får ut 200V. Det är avsteg. Vänd runt det: mata in 200V i den sektionen och dra 380V från hela lindningen, och du har tagit steget upp.

Fysiken är vanlig elektromagnetisk induktion – växelströmmen skapar ett föränderligt magnetfält, vilket inducerar spänning längs hela spolen. Flytta kranen, flytta spänningsförhållandet. Enkelt, rakt på sak och stensäkert.

Varför svär så många utrustningstillverkare vidSBK Autotransformator?

Tre stora skäl.

För det första sparar det material och pengar. Eftersom en del av lindningen fungerar dubbelt så behöver du mindre koppar (eller aluminium) och en mindre kärna än en isoleringstransformator med samma effekt. Det innebär en lättare, mer kompakt enhet till en lägre kostnad.

För det andra, högre effektivitet, lägre värme. Mindre kopparförluster och mindre järnförluster leder till mindre slöseri med energi. Med tiden – särskilt för stora enheter i hundratals eller tusentals kVA – ökar elbesparingarna verkligen.

För det tredje är det en mångsidig lösning för "främmande spännings"-utrustning. Många precisionsmaskiner, servodrivningar, formsprutningsmaskiner och elektronik kommer från Japan, Europa eller USA, med nominella spänningar som 200V, 220V, 110V eller 100V. Våra lokala elnät brukar lägga ut 380V/220V. SBK-serien låter dig anpassa flera krankombinationer, så att du kan slå in exakt den spänning som din utrustning "gillar att äta".

Ett varningens ord: det är inte en isoleringstransformator

Detta är viktigt. SBK autotransformator ger ingen elektrisk isolering mellan ingång och utgång. Eftersom lindningarna delar en gemensam sektion är primär och sekundär elektriskt anslutna. Om du behöver galvanisk isolering för säkerhet, brusfiltrering eller stötskydd bör du välja en äkta isoleringstransformator. Men om ditt enda behov är spänningsomvandling – och du är kostnadsmedveten – är SBK ett extremt effektivt val.

Var hittar man egentligen SBK Autotransformatori verkliga livet?

Förutom de verktygsmaskiner och den importerade utrustningen som jag nämnde, kommer du också att se SBK-transformatorer i belysningsfördelningspaneler, frontsteg för likriktare, laddstationer, tunnel- och tunnelbanekraftsystem, hissstyrningsskåp i höghus – i stort sett överallt där du behöver ändra spänningsnivåer utan att behöva isoleras.

För att slå in det

SBK-autotransformatorn är inte raketvetenskap. I kärnan är det bara en lindning med en enda tryckning och gammal god elektromagnetisk induktion. Den använder färre material, slösar mindre energi och löser en av de vanligaste spänningsfelmatchningshuvudvärken du hittar på verkstadsgolvet. Inga tjusiga knep – bara en solid, praktisk arbetshäst som fortsätter att gå tyst i flera år. Och det, i min bok, är precis vad bra industriutrustning ska vara.
