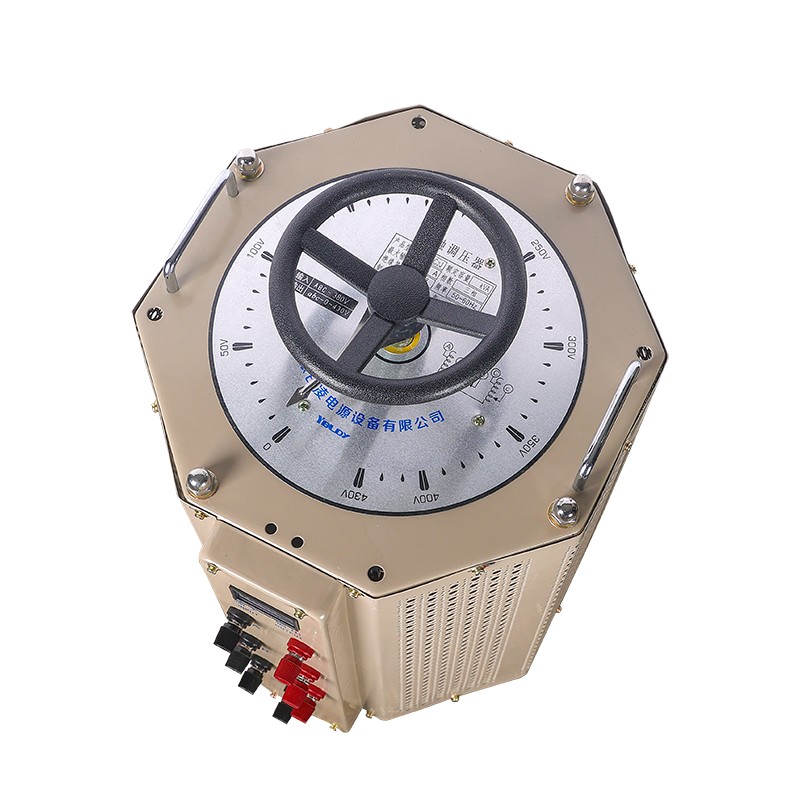

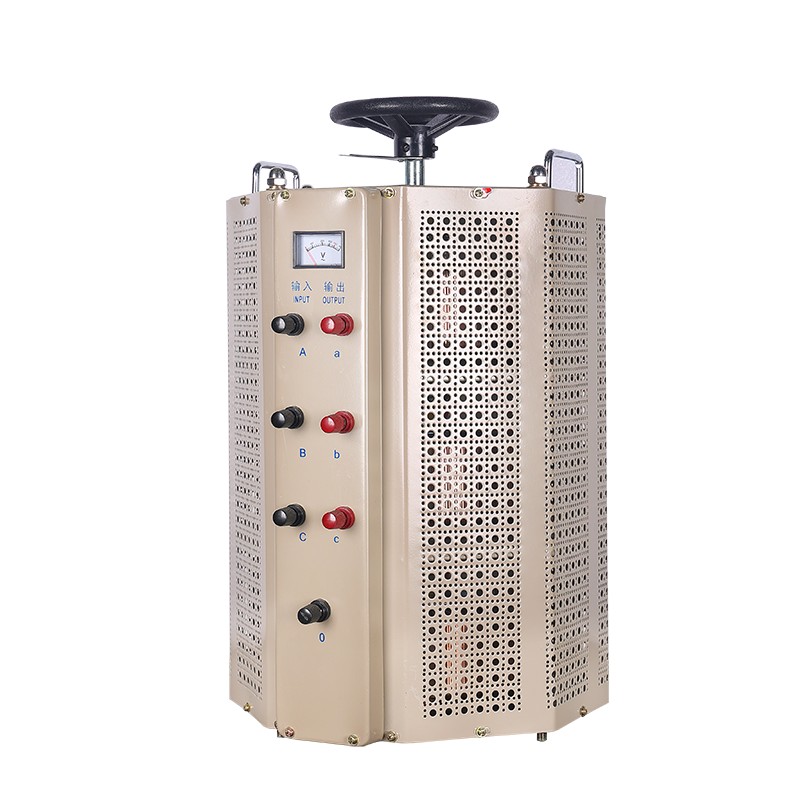

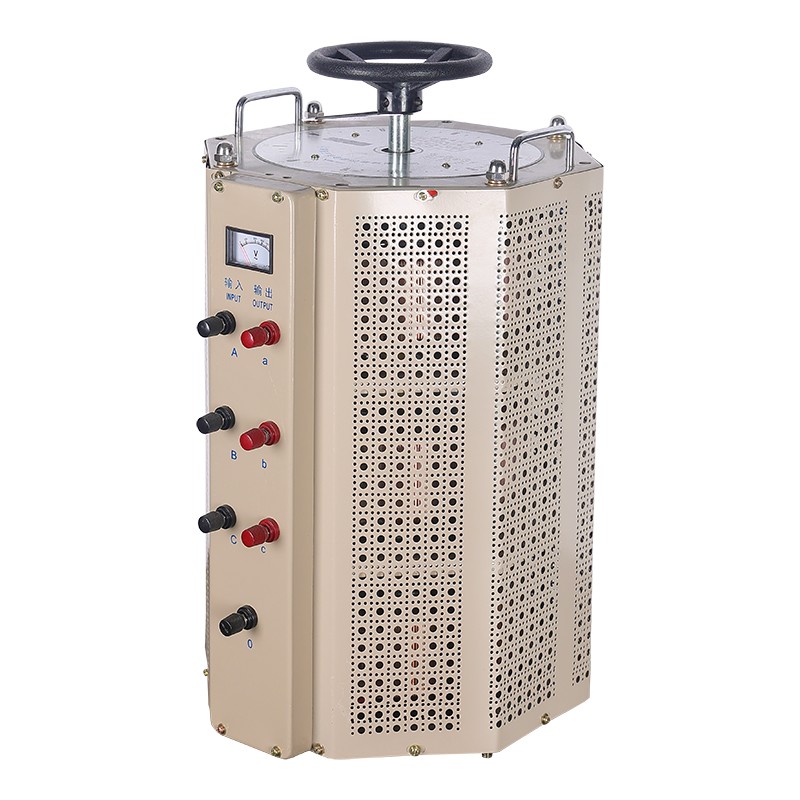

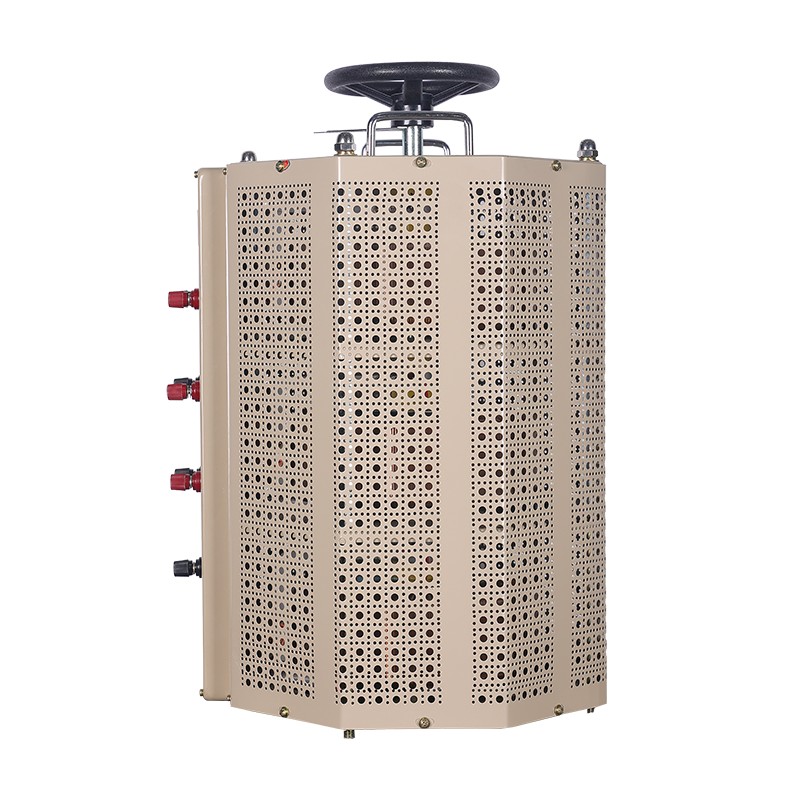

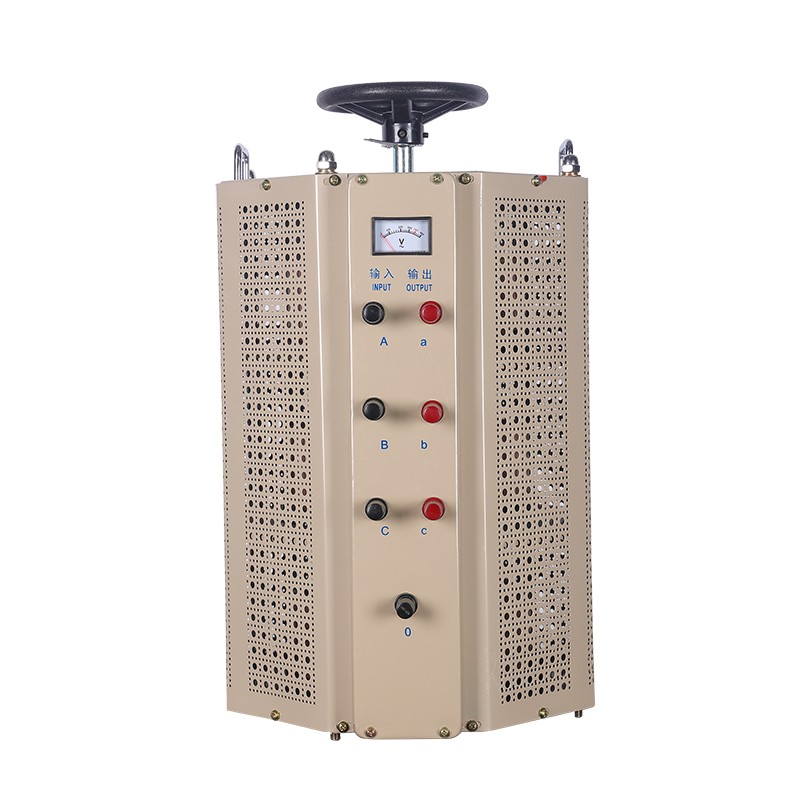

TSGC2 Spänningsregulator av kontakttyp

Som en professionell tillverkare och leverantör är Yibalings TSGC2 kontakttyp spänningsregulator en självkopplad spänningsreglerande transformator, har vågformsförvrängningsfri, liten storlek, låg vikt, hög effektivitet, enkel drift och långsiktig tillförlitlighet.
Det kan användas allmänt inom industrier som kemiteknik, metallurgi, instrumentering, mekanisk och elektrisk tillverkning, lätt industritillverkning och vetenskapliga experiment för att uppnå syften som högspänning, temperaturkontroll, hastighetsreglering, ljusreglering och effektkontroll. Och det är en idealisk AC-spänningsreglerande strömkälla.

Kärnmaterial

Kärnmaterialkombinationen av TSGC2-regulatorn av kontakttyp - speciella grafitborstar, finslipade och belagda kopparringar och kallvalsade silikonstålplåtar - utgör de tre fysiska pelarna i dess klassiska manuella spänningsregleringsarkitektur. Valet av varje material motsvarar direkt förverkligandet av en nyckelprestation.

1. Den magnetiska kretsfundamentet: Kallvalsad kärna av kiselstål

Detta är inte en vanlig kiselstålplåt; det är en högkvalitativ kallvalsad orienterad silikonstålplåt med ett tydligt förlustvärde (W/kg) och hög magnetisk permeabilitet (som 30Q130-serien). Den stämplas till en ringform och staplas sedan på ett stegvis sätt för att bilda en sluten magnetisk krets med låg magnetisk resistans och låg virvelströmsförlust. Detta säkerställer att under regleringsprocessen kontrolleras tomgångsförlusten och uppvärmningen av själva kärnan på en låg nivå, vilket ger en högeffektiv och tyst energiomvandlingsgrund för hela enheten.

2. Den ledande och glidande kärnan: Finslipad och belagd kopparring och speciella grafitborstar

Detta är nyckelfriktionsparet för att uppnå jämn, stabil spänningsreglering med låg förlust.
Kopparring: Den exponerade delen av lindningen som glidbanan, inte bara polerad. Den måste genomgå exakt svarvning och polering för att uppnå en spegellik ytfinish (Ra-värde vanligtvis ≤ 0,8 μm), och sedan genomgå silverplätering eller tjock tennbehandling. Beläggningen minskar inte bara kontaktmotståndet och hämmar oxidation, utan också dess mjuka natur kan bättre matcha borsten och uppnå nästan steglös spänningsreglering med låg gnist.
Speciella grafitborstar: Detta är inte en vanlig kolborste, utan ett kompositmetallgrafitmaterial med högren grafit som bas och kopparpulver eller silverpulver impregnerat. Denna formel säkerställer dess utmärkta självsmörjning (reducerar friktion och slitage), höga konduktivitet (sänker kontakttryckfall och värmeförlust) och stabila friktionskoefficient. Dess hårdhet och elasticitet är speciellt utformade för att säkerställa kontakttrycket samtidigt som man undviker repor på kopparringen.

3. Synergin mellan struktur, ledare och isolering

Lindningsledare: Använd elektrolytisk kopparlackerad tråd med en renhet på ≥ 99,95 % för att säkerställa lågt motstånd och hög strömförande kapacitet.
Mekaniskt stöd: Använd Q235 kallvalsad stålplåt med en tjocklek på ≥ 1,5 mm, vikt och svetsad till en ram, vilket ger stabilt mekaniskt stöd och lindningspositionering.
Isoleringssystem: Använd polyesterfilm (PET), majskolvspapper eller DMD-isoleringspapper för tillförlitlig isolering mellan lindningsskikten och till jord, med isoleringsgrader typiskt B-nivå (130°C) eller högre för att säkerställa elektrisk säkerhet. Sammanfattningsvis är den klassiska designen av TSGC2-regulatorn av kontakttyp i huvudsak en integrerad effektiv magnetisk krets (silikonstålplåt), idealisk glidkontakt (belagd kopparring + kompositgrafitborste) och pålitlig isoleringsstruktur genom exakt bearbetning. Denna materialkombination uppnår en utmärkt balans mellan kostnad, tillförlitlighet och prestanda, vilket gör den till en hållbar lösning i laboratorier, industriell kontroll och situationer som kräver manuell finspänningsreglering. Jämnheten i spänningsregleringskänslan, utgångsstabiliteten och livslängden bestäms direkt av kärnmaterialens kvalitet och bearbetningsnoggrannhet och deras bearbetning.

Funktionen hos TSGC2 spänningsregulator av kontakttyp

Spänningsregulatorn av kontakttyp TSGC2 är en manuell spänningsregleringsenhet baserad på rena elektromagnetiska och mekaniska principer. Dekärnfunktionär att tillhandahålla en kontinuerlig, smidig, linjärt justerbar och intuitivt kontrollerbar AC-strömförsörjning.
Genom att vrida handratten för att driva de speciella grafitborstarna att glida på den finslipade och pläterade ringformade kopparlindningen, kan denna spänningsregulator uppnå steglös spänningsreglering från 0V till det nominella värdet (som 0-250V eller 0-430V), och ge en intuitiv indikation genom de koaxiellt länkade inställningarna för att möjliggöra spänningsjustering av operatörens mekaniska skala.
På grund av den rena fysiska ledande strukturen (kopparlindning + borstar) har den en stark momentan överbelastningskapacitet och kan mata ut rena och distorsionsfria sinusvågor.
Detypisk applikationav TSGC2 spänningsregulatorn av kontakttyp är som en manuell justerbar strömförsörjning i laboratorier, verkstäder eller produktionslinjer, som används för utrustningsfelsökning, belastningstestning, fasad motorstart eller undervisningsdemonstrationer.
Det måste dock tydligt anges att denna produkt inte är en automatisk spänningsstabilisator - när ingångsspänningen eller belastningen ändras kommer utspänningen att fluktuera och kräver manuellt ingripande för omjustering.
Samtidigt har spänningsregulatorn av kontakttyp TSGC2 vanligtvis inte elektroniska skyddsfunktioner, och dess borste är en slitagedel som kräver regelbundet underhåll.
Därför är kärnan i TSGC2-spänningsregulatorn av kontakttyp ett pålitligt, hållbart och kostnadseffektivt verktyg för manuell spänningsinställning, lämpligt för situationer där manuell exakt styrning av spänningen krävs eller där stötbelastningar uthärdar, snarare än att användas i system som kräver automatisk spänningsstabilisering.
