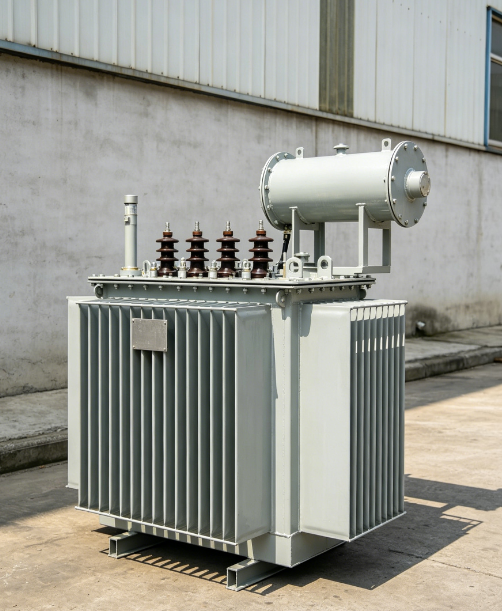

Vad är en S13 oljesänkt distributionstransformator?

En S13-transformator är en trefas oljesänkt distributionstransformator, vanligen använd i 10kV/0,4kV distributionssystem. Dess kärnfunktion är enkel: trappa ner högspänningsel till lågspänningsel för användning i fabriker, bostadsområden och köpcentra.

Den skiljer sig dock från tidigare S11- och S9-modeller – den är mer energieffektiv.

Denna "energieffektivitet" förlitar sig inte på ett "eko-läge" utan på fysiska designuppgraderingar:

Järnkärnan använder kallvalsade orienterade silikonstålplåtar av högre kvalitet.

Antar en helt geringsprocess för lapstapling för en jämnare magnetisk krets.

Dess tomgångsförlust är 20-30 % lägre i genomsnitt än för S11 oljesänkta distributionstransformatorer.

Kort sagt, när den är strömsatt 24 timmar om dygnet, förbrukar S13 mycket mindre ström på egen hand.

Varför ärS13 oljesänkt distributionstransformatoren "vinst från sparande"?

Transformatorförluster delas in i två huvudkategorier:

Olastförlust (kärnförlust): Uppstår så länge transformatorn är strömsatt, oavsett belastning, eftersom järnkärnan förbrukar ström. Detta är en "fast kostnad".

Lastförlust (kopparförlust): Genereras av värme när ström passerar genom lindningarna under belastning. Förlusterna ökar med tyngre belastningar.

S13 optimerar båda typerna av förluster.

Exempel

För en 500kVA transformator:

S11 oljesänkt distributionstransformator: ~960W tomgångsförlust

S13 oljesänkt distributionstransformator: ~680W tomgångsförlust

Skillnad: 280W

Detta kan tyckas försumbart, men låt oss beräkna: 280W × 24 timmar × 365 dagar = Ungefär 2 452,8 kWh per år

Vid ett industriellt elpris på 0,8 yuan/kWh sparar detta nästan 1 962,24 yuan årligen. Med en livslängd på 20-30 år för en transformator ökar besparingarna avsevärt.

Det är inte bara "små besparingar" - det räcker för att finansiera en liten transformator under dess livslängd.

Var ärS13 oljesänkt distributionstransformatorLämplig för användning?

Tekniska egenskaper: Ingen Fancy Tech, bara solid prestanda

Den oljesänkta distributionstransformatorn S13 är inte någon "cutting edge" produkt. Dess fördelar kommer från bättre material och gediget utförande:

Järnkärna – Högpermeabilitet kallvalsat orienterat kiselstål, staplat med helt geringsförband. Lågt magnetiskt motstånd, låga virvelströmsförluster.

Lindningar – Standard ren koppar (eller högrent aluminium om så önskas). Lagerisolering görs noggrant - inga genvägar.

Isoleringsolja – Transformatorolja av god kvalitet. Innan den lämnar fabriken testar vi den för dielektrisk styrka, fukthalt och dielektrisk förlust.

Tank – Korrugerade eller flänsade radiatorer, helt förseglade och svetsade. Läckagebeständig och korrosionsbeständig.

Tillval helt förseglad struktur – tätar oljan från luften. Bromsar åldrandet, minskar underhållet.

Det här är inte en "tillräckligt bra" produkt. Den är utformad för att fungera kontinuerligt i flera år.

Viktiga saker att tänka på när du väljer en

Kapacitet (kVA) – Lägg ihop all din lastkraft och lämna sedan en säkerhetsmarginal på 30 50 %. Klipp den inte för hårt.

Koppar vs. aluminium – Koppar kostar mer. Aluminium kostar mindre. Om din utrustning går dag och natt, gå med koppar.

Helt förseglad vs. konservatortank: Helt förseglad för underhållsfri utomhusbruk utan tillsyn; konservatortankar tillåter observation av oljenivån för regelbundna inspektioner.

Energieffektivitetsgrad: S13 uppfyller nuvarande vanliga klass 1 energieffektivitet enligt nya nationella standarder. För ännu lägre förluster, överväg S20 eller amorfa legeringstransformatorer (högre kostnad).

Installationsmiljö

Oljenedsänkta transformatorer fungerar utmärkt utomhus. Se bara till att du tar hand om tre saker: vattentätning, stöldskydd och ventilation. Lägg inte bara ut dem och glöm dem.

Ett verkligt exempel

Ett textilbruk hade två åldrande S9 800kVA transformatorer som hade varit igång i över tio år. Produktionen hade inte förändrats mycket, men deras elräkning fortsatte att stiga varje år.

De körde siffrorna: byte till S13 800kVA transformatorer skulle minska ingen belastningsförlust från ungefär 1 800 W (S9) ner till cirka 800 W (S13). Det är nästan 8 760 kWh som sparas per år — bara från transformatorerna som står på tomgång.

Fabriksdirektören uttryckte det enkelt: "Efter att ha installerat de nya transformatorerna snurrar elmätarna långsammare. Siffrorna talar för sig själva."
