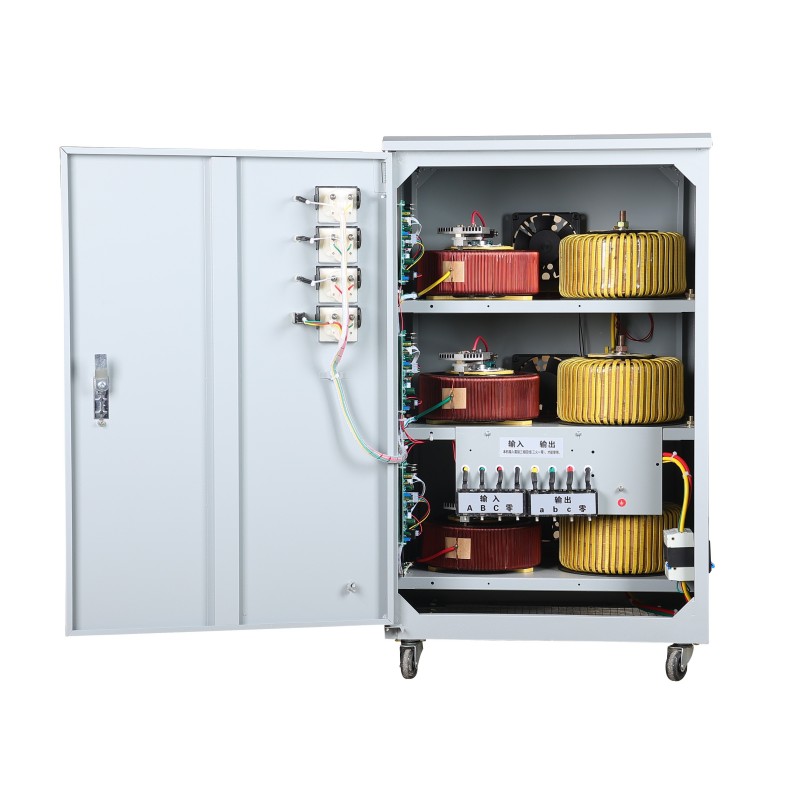

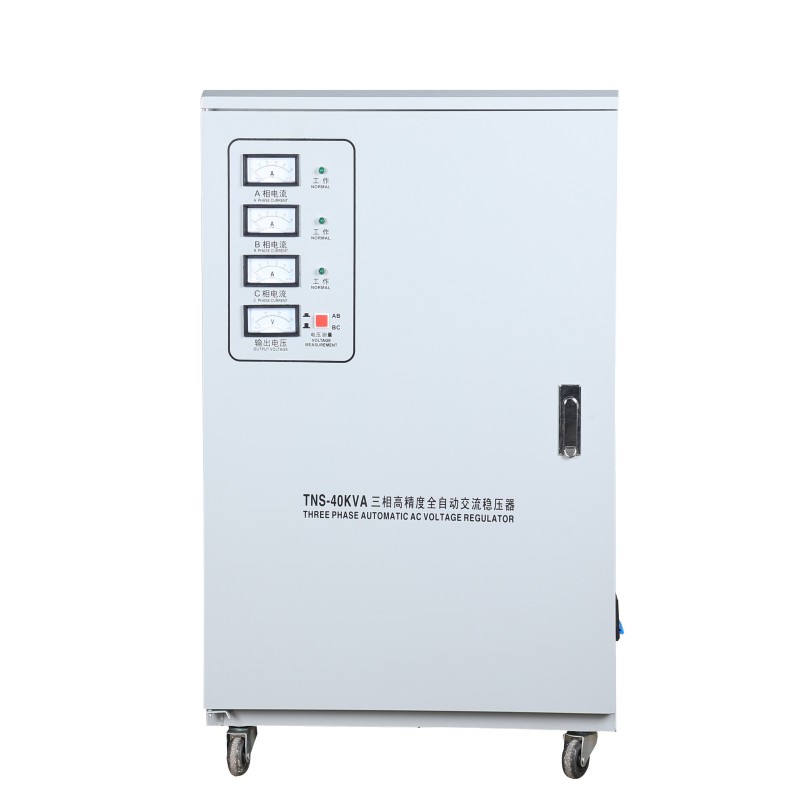

TNS helautomatisk AC-spänningsstabilisator

Yibaling TNS-serien av helautomatiska växelspänningsregulatorer är en högpresterande trefas strömskyddsenhet speciellt designad för industriella och kritiska anläggningar. Den använder avancerade modulära lindningar och intelligent fas-för-fas-regleringsteknik. Den kan övervaka och automatiskt korrigera fluktuationer, obalans och underspännings-/överspänningsproblem i trefasspänningar i realtid och mata ut kontinuerlig och stabil ren effekt.

Produktapplikationer

I praktiska tillämpningar spelar TNS helautomatiska AC-spänningsstabilisator rollen som väktaren av det industriella hjärtat.

1. Precisionsbearbetningsverkstad

När en stor CNC-stanspress startar och orsakar ett plötsligt fall i nätspänningen, kan TNS-seriens spänningsstabilisator snabbt kompensera inom tiotals millisekunder, vilket säkerställer att servomotorerna i det intilliggande femaxliga bearbetningscentret inte skakar, och därmed undviker att skrotas av tiotusentals precisionsdelar på grund av storleksavvikelser.

2. Kraftdistributionsrum i ett kommersiellt komplex

På grund av de ojämna strömförbrukningsperioderna i varje vånings butiker är trefasbelastningen kraftigt obalanserad. Traditionella spänningsregulatorer kan bli överväldigade, medan den intelligenta fas-för-fas-regleringsfunktionen hos denna produkt oberoende och exakt kan stabilisera varje fasspänning, vilket i grunden eliminerar problemen med överbelastningsuppvärmning och flimmer i neutral linje orsakad av spänningsobalans, och säkerställer en smidig drift av luftkonditionering, belysning och hisssystem i hela köpcentret.

3. Avloppsreningsverk i avlägsna områden

På dessa ställen svävar spänningen i slutet av strömförsörjningsledningen ofta runt 300V vid en låg nivå. Den breda spänningsregleringsförmågan hos den helautomatiska växelströmsregulatorn TNS kan stadigt höja den till standarden 380V, vilket säkerställer att nyckelkraftsutrustning som fläktar och lyftpumpar får tillräckligt med vridmoment, och undviker utrustningsstart-stopp-fel och minskning av avloppsreningseffektiviteten på grund av otillräcklig effekt.

Produktinformation

Kärnmaterial

Kärnmaterialsystemet i Yibaling TNS helautomatiska AC-spänningsstabilisator utgör den fysiska grunden för att uppnå stabil strömförsörjning på industriell nivå. Den är uppbyggd kring tre huvudmål: effektiv spänningsreglering, intelligent styrning och robust skydd.
En pålitlig TNS-spänningsstabilisator är i huvudsak en systemteknisk integration av högkvalitativt kiselstål, kopparmaterial med hög ledningsförmåga, slitstarka kompositmaterial, halvledarenheter och skyddsmaterial.

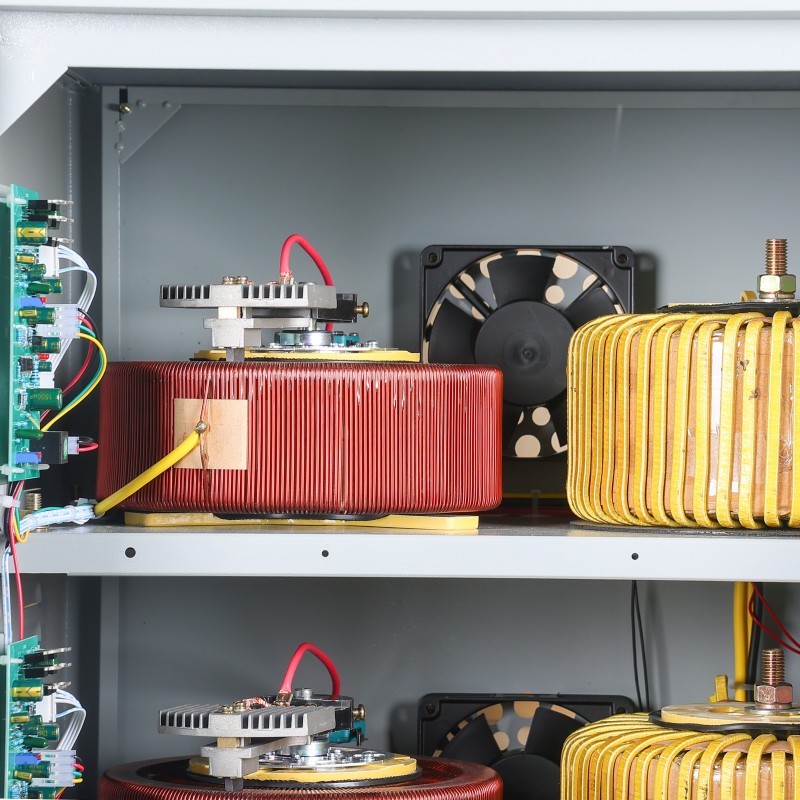

Kärnan ligger i att använda kallvalsade kiselstålplåtar med hög magnetisk permeabilitet och låg förlust som kärna, kombinerat med hög renhet elektrolytiska kopparlackerade lindningar, för att konstruera en effektiv och låg termisk förlust magnetisk-elektrisk omvandlingshuvudkropp.
Den viktiga spänningsregleringen är beroende av den exakta glidningen av speciella metallgrafitkompositkolborstar på lindningarna. Detta material har utmärkt ledningsförmåga, självsmörjning och slitstyrka.
Avancerade modeller använder tyristorer eller IGBT-krafthalvledarmoduler för att uppnå kontaktlös, millisekundsnivå, gnistfri omkoppling, med extremt lång livslängd.
Produktens hjärna består av industriella mikroprocessorer (MCU) och exakta spännings-/strömtransformatorer, ansvariga för exakta provtagningar i realtid och snabbt beslutsfattande.
När det gäller säkerhet och struktur använder de interna högströmskanalerna lågimpedansförtennade kopparstänger, chassit är tillverkat av högkvalitativa kallvalsade stålplåtar efter rostsäker behandling, och integrerad metalloxidvaristor (MOV) och andra komponenter bildar en anti-surge skyddskrets.

Anpassningen av TNS helautomatisk AC-spänningsstabilisator

1. Nyckelparametrar och teknikbekräftelse

Kärnprestandaindikatorer:

Stabiliseringsnoggrannhet: Ange tydligt om det är ±1 % eller ±0,5 %, eftersom detta direkt påverkar noggrannhetsnivån (som 0,2-klass) för den interna samplingskretsen (som 16-bitars eller högre precision ADC-chip) och spänningstransformatorn (PT).
Svarstid: Ange tydligt om det är hela svarstiden (från spänningsfluktuation till återhämtning inom noggrannhetsområdet) eller stegsvarstiden. För scenarier som pressmaskiner och punktsvetsmaskiner är det nödvändigt att bekräfta kravet på momentan spänningssänkningskompensationshastighet, som avgör om man ska använda en kontaktlös (tyristor) omkoppling eller en höghastighetsservomotorlösning.

Inledande inramning av viktiga material och processer:

Baserat på effektivitetskravnts, specificera tydligt den övre gränsen för kiselstålplåtskvaliteten, till exempel: "Måste använda Nippon Steel 27ZH100 eller en inhemsk kvalitet 30QG120 eller högre av orienterad silikonstålplåt".
Baserat på överbelastningskapacitet och livslängdskrav, specificera tydligt typen av spänningsregleringskomponent: "I scenarier som kräver frekventa justeringar och underhållsfria, specificera användningen av en Infineon eller motsvarande dubbelriktad tyristormodul (tyristor); i scenarier med hög slagbelastning, specificera användningen av silvergrafitkompositkolborstar och speciella slitstarka lindningar med servomotorlösning".
Baserat på miljön, specificera tydligt skydds- och korrosionsskyddsprocessen: "För kustnära miljöer utomhus använder boxkroppen 304 rostfritt stålmaterial, eller så använder boxkroppen kolstål den "epoxi-zinkrika grundfärgen + epoxijärnoxidmellanfärg + polyuretantopplack" kraftigt korrosionsskyddsbeläggningssystem, med en total torrfilmstjocklek på ≥ 250 μm."

2. Schemadesign

Elektromagnetisk och strukturell fördjupningsdesign:

Elektromagnetisk beräkningsdokument: Ge detaljerade beräkningar, inklusive magnetiskt flödestäthetsvärde av järnkärna (som ≤ 1,65T), värde för elektrisk flödestäthet, beräkning av kortslutningsimpedans, förlustfördelning (förlust utan belastning, belastningsförlust, ytterligare förlust) etc.

Viktiga designutgångar:

Kompensationstransformator designritning: Ange tydligt dess kapacitet, spänningsförhållande, lindningsform (som folielindning eller trådlindning), isoleringsgrad (som H klass 180°C).
Beräkning av val av spänningsregulator/effektmodul: Om du använder kontaktlös typ, tillhandahåll beräkning av spänning/strömsäkerhetsmarginal (vanligtvis spänning ≥ 2,5 gånger, ström ≥ 2 gånger) och värmeavledningsberäkning.
Styrlogikdiagram: Ange tydligt hårdvarukretsen för oberoende trefassampling, styralgoritm (t.ex. fuzzy PID), skyddslogik (t.ex. överströmskurva för invers tidskarakteristik).

3. Inköp av råvaror och produktionsstart

Inköp av kärnmaterial och lagerinspektion:

Silikon stålplåt: Verifiera leverantörens kvalitetscertifikat och prov för järnförlustvärde (P1,7/50) och magnetisk induktionsstyrka (B800).
Elektromagnetisk tråd/kopparfolie: Verifiera ledarens DC-resistanshastighet, isoleringsskiktets tjocklek och tåla spänningsvärde.
Krafthalvledarmodul: Verifiera den ursprungliga fabriksrapporten och utför statiska parametertester (som triggerspänning, ström).
Isoleringsmaterial: Verifiera certifieringen av värmebeständigheten och tjocklekens enhetlighet.

Nyckelprocesser och speciell processkontroll:

Kärnstapling av järn: Använd stegvis staplingsverktyg, kontrollera staplingskoefficienten (> 0,96) och mät tomgångsströmmen och initialförlustvärdet efter slutförandet.
Lindningslindning och isoleringsbehandling: Använd en lindningsmaskin med konstant spänning och utför interlindningspulsmotståndsspänningstest (som 3,5 kV, 0,1 s) efter slutförandet. För impregneringsprocessen, registrera hela temperatur-tryckkurvans process för "förvärmning-vakuum-nedsänkning-härdning".
Beröringsfri kraftenhet: Applicera den specificerade typen av termiskt ledande silikonfett på kylflänsen, använd en momentnyckel med ett fast vridmoment för att dra åt installationsbultarna, säkerställ konsekvent termiskt kontaktmotstånd.
