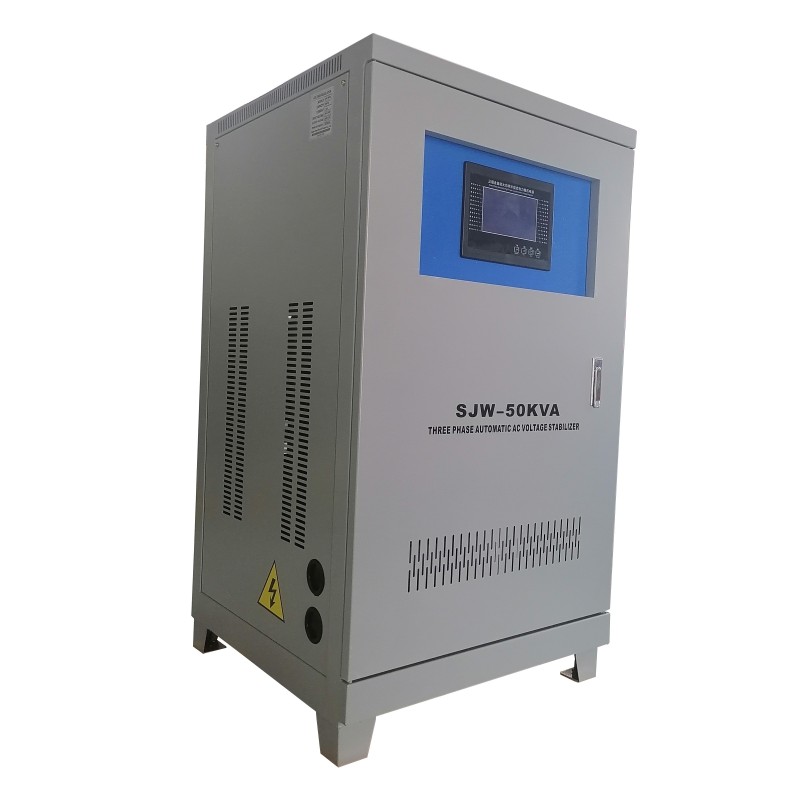

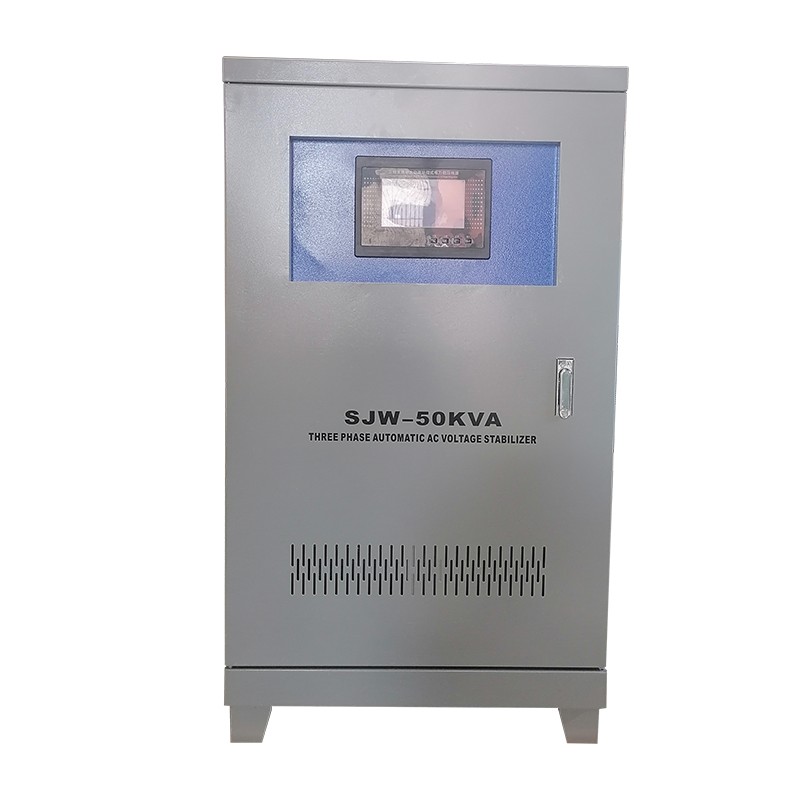

SJW Trefaskompenserad AC-spänningsstabilisator

Yibaling SJW trefaskompenserad AC-spänningsstabilisator är en snabb trefas strömstabilisator byggd för platser där strömkvaliteten verkligen spelar roll – som precisionstillverkningslinjer, datacenter, medicinska bildrum och kommunikationsstationer.
Den använder en smart multi-tap-design kombinerad med oberoende faskontroll. Det betyder att den kan fixa spänningsfluktuationer, fasobalans, sänkningar och överspänningar i realtid.

Vad är funktionen för SJW-seriens spänningsstabilisator i olika tillämpningar?

1. I fabriker och verkstäder

Spänningen sjunker ofta när stora maskiner startar. Ibland förblir spänningen obalanserad eftersom enfasbelastningar är ojämnt fördelade.
SJW upptäcker dessa förändringar på bara 20 till 40 millisekunder och korrigerar omedelbart varje fas separat.
Till exempel, i en halvledaranläggning, kan även ett en-cykels spänningsfall förstöra en hel sats av wafers. SJW håller utspänningen inom ±1 % av börvärdet, vilket skyddar känslig utrustning från uppströmsnätproblem.

2. I kommersiella byggnader

I dessa byggnader befinner sig belysning, luftkonditionering och IT-utrustning i olika faser – spänningar är sällan balanserade. Vanliga stabilisatorer med en delad kärna kan ofta inte hantera detta.
Men SJW:s tre oberoende kompensationsenheter behandlar varje fas för sig. Det betyder inga fler överbelastade neutrala ledningar, mindre strömförlust och inget irriterande ljusflimmer.

3. På avlägsna platser

Till exempel, vattenreningsverk eller gruvor, matas kraften ofta av långa luftledningar. Under rusningstid kan spänningen sjunka till 320V eller ännu lägre.
SJW:s breda reglerområde (vanligtvis ±20% till ±30%) lyfter spänningen tillbaka till normala 380V eller 400V.
Som ett resultat får pumpar, fläktar och krossar det vridmoment de behöver och löser sig inte på grund av låg spänning.

Kärnmaterial och teknik

SJW-stabilisatorns prestanda bygger på en noggrant utvald uppsättning material och komponenter, som var och en har valts för att uppfylla ett specifikt tekniskt mål: snabb omkoppling, låg förlust, hög överspänningsmotståndsförmåga och lång livslängd.

1. Kompensationstransformator

Hjärtat i SJW-stabilisatorn är tre oberoende kompensationstransformatorer – en för varje fas.
Deras lindningar är gjorda av syrefri koppar med hög renhet (ingen billig aluminium här), med ett isoleringssystem av H-klass som kan hantera temperaturer upp till 180 °C säkert.
Järnkärnan är byggd av högkvalitativt kallvalsat kiselstål (som 30Q130), med hjälp av en steg-varvfogsteknik. Detta innebär helt enkelt mindre slöseri med energi och lägre tomgångsförlust.
Designen håller också läckageinduktansen mycket låg, så kompensationsspänningen reagerar nästan omedelbart närhelst kontrollsystemet kräver det.

2. Kontroll- och provtagningssystem

"Hjärnan" i SJW är en DSP (digital signalprocessor) eller en högpresterande MCU.
Den övervakar ständigt de trefasiga spänningarna med hjälp av högprecisionsspänningstransformatorer (noggrannhetsklass 0.2) och Halleffektströmsensorer.
Styrsystemet använder oberoende PID-kompensation för varje fas – vilket innebär att varje fas korrigeras separat, utan att störa de andra.
Alla skyddsfunktioner – överspänning, underspänning, överström, fasbortfall, fel fasföljd – är inbyggda i programvaran, men det finns också dedikerad hårdvarubackup för att se till att enheten misslyckas säkert om något går fel.

3. Överspänningsskydd och EMI-filtrering

Varje fasingång kommer med inbyggt överspänningsskydd:
MOV (metalloxidvaristor) – absorberar spänningsspikar
Gasurladdningsrör (GDT) – klarar större överspänningar
Tillsammans hindrar de överspänningar från att nå din utrustning.
Om du behöver ännu renare kraft kan du lägga till valfria EMI-filter för att minska högfrekvent brus – särskilt användbart när du har känsliga elektroniska belastningar i närheten.

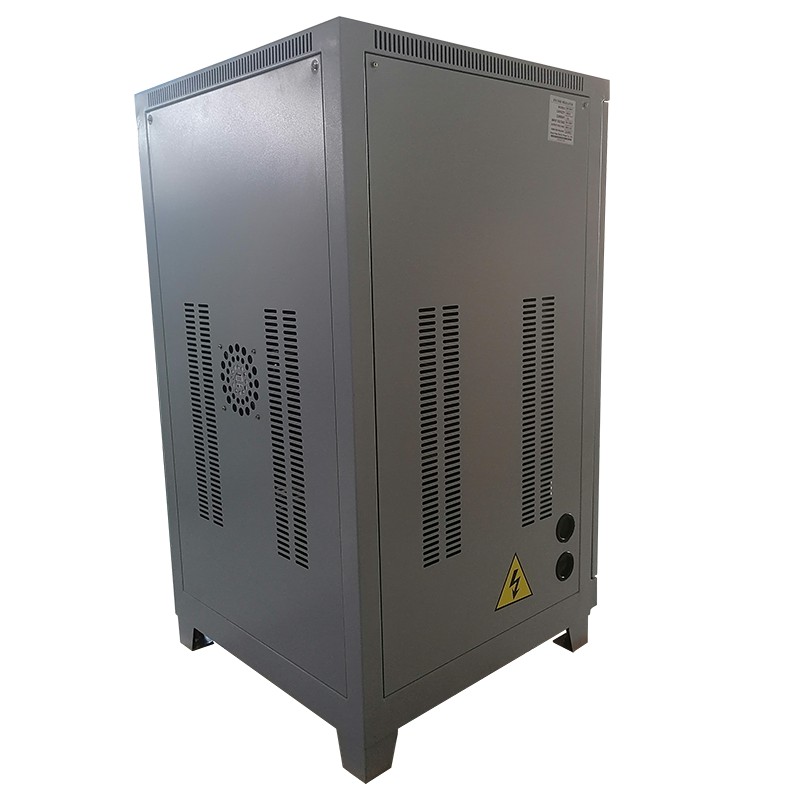

4. Kapsling och kylning

SJW kommer i ett kraftigt stålhölje (minst 1,5 mm tjockt) med elektrostatisk pulverbeläggning (≥80 μm) för god korrosionsbeständighet.
Standardskydd: IP20 – bra för elrum inomhus
Valfritt högre skydd: IP23, IP54 eller ännu mer – för dammiga ytor eller utomhusbruk
Kyl:
För enheter upp till 100kVA är naturlig konvektion vanligtvis tillräckligt (inget fläktljud, inga rörliga delar som går sönder)
För större enheter startar temperaturkontrollerade fläktar med kullager med lång livslängd endast när det behövs
Med enkla ord: Höljet är robust, kylningen är smart och du kan välja rätt skyddsnivå för din webbplats.

Anpassning av SJW trefasstabilisator

1. Bekräftelse av nyckelparameter

Före produktion måste följande parametrar vara tydligt definierade med kunden:

2. Tekniska dokument som vi tillhandahåller till kunder

När vi bygger din SJW-stabilisator slipper du gissa. Det här är vad vi skickar till dig:
Kompensationstransformatorritning – visar kärnstorlek, lindningslayout och isoleringsgrad.
SCR-modulvalsrapport – förklarar vilka tyristorer vi använder, hur mycket säkerhetsmarginal vi lämnar och hur vi hanterar värme.
Schematisk kontroll av PCB och firmwareversion – inkluderar samplingsmetod, skyddsinställningar och kommunikationsprotokoll (Modbus, RS485 eller Ethernet vid behov).
Mekanisk ritning och terminallayout – berättar hur du monterar den, var kablar går in och hur du ansluter en bypass-brytare om det behövs.

3. Hur vi bygger det – Viktiga tillverkningssteg

Vi "monterar" inte bara delar. Vi följer en kontrollerad process.
Spolelindning – görs på datorstyrda maskiner med konstant spänning. Varje lager av isolering är enhetlig. Ingen "lucky gissning" handlindning.
Vakuumtrycksimpregnering (VPI) – lindningar blötläggs i lösningsmedelsfritt H-klass epoxiharts under högvakuum (≤133Pa) och härdas sedan i en temperaturkontrollerad ugn.
Varför det är viktigt: Detta gör lindningarna vattentäta, dammsäkra, vibrationsbeständiga och bättre på att avleda värme. Utan VPI misslyckas isoleringen år tidigare.
SCR-enhet – modulerna är monterade på kylflänsar med termiskt fett och dras åt med en kalibrerad momentnyckel. Detta håller kontaktmotståndet lågt och förhindrar överhettning.

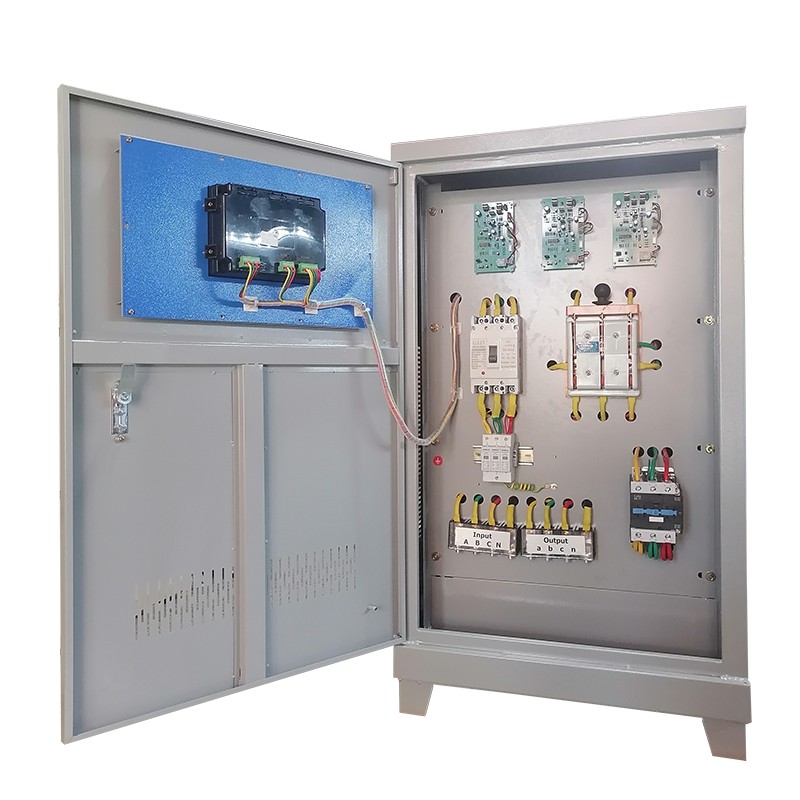

Slutmontering – kraft- och kontrollsektioner är fysiskt åtskilda för att minska elektriskt brus. Alla interna samlingsskenor är förtennad ren koppar (inte aluminium). Koppar betyder lägre motstånd, mindre värme och längre livslängd.

4. Fabrikstestning

Varje SJW-enhet genomgår en komplett uppsättning rutin- och typtester:
Isolationsresistans (≥ 100MΩ med 2500V megger)
Dielektriskt motstånd (AC 3500V / 1min mellan lindningar och jord)
Fasoberoende regleringstest – obalanserad inspänning appliceras artificiellt (t.ex. A:+15%, B:0%, C:−10%) och utgående obalans mäts (måste vara ≤±1%).
Dynamiskt svarstest – ett belastningssteg på 50 % tillämpas; utgångsspänningsfall och återhämtningstid registreras med en höghastighetseffektanalysator; den måste återgå till inom ±1 % inom 40 ms.
Lastdumpningstest – full last tas plötsligt bort; överspänningstransienten får inte överstiga +5 % av börvärdet.
Överströms-/kortslutningsskyddstest – simulerade fel verifierar att SCR:erna är blockerade och ingångsbrytaren löser ut inom den angivna tiden.
Varje testresultat registreras i Fabrikstestrapporten, som levereras till kunden tillsammans med produkten.

Om du står inför utmaningar som oförklarade utrustningslarm, spänningsrelaterade produktionsstopp eller trefas obalans i din anläggning, kan SJW-serien vara svaret. Yibalings ingenjörsteam är redo att hjälpa till med dimensionering, anpassning och teknisk support.
