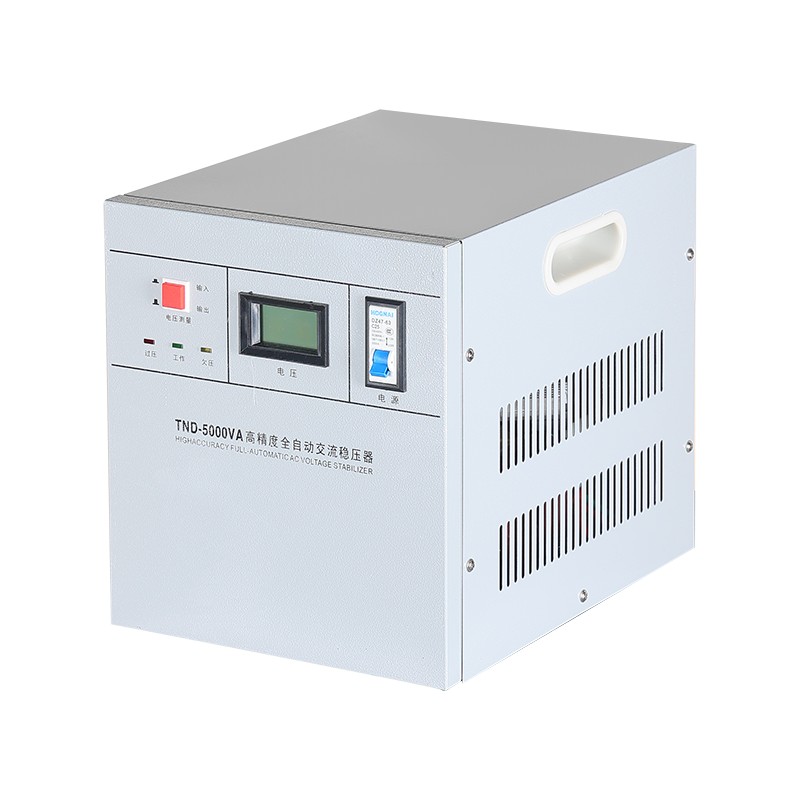

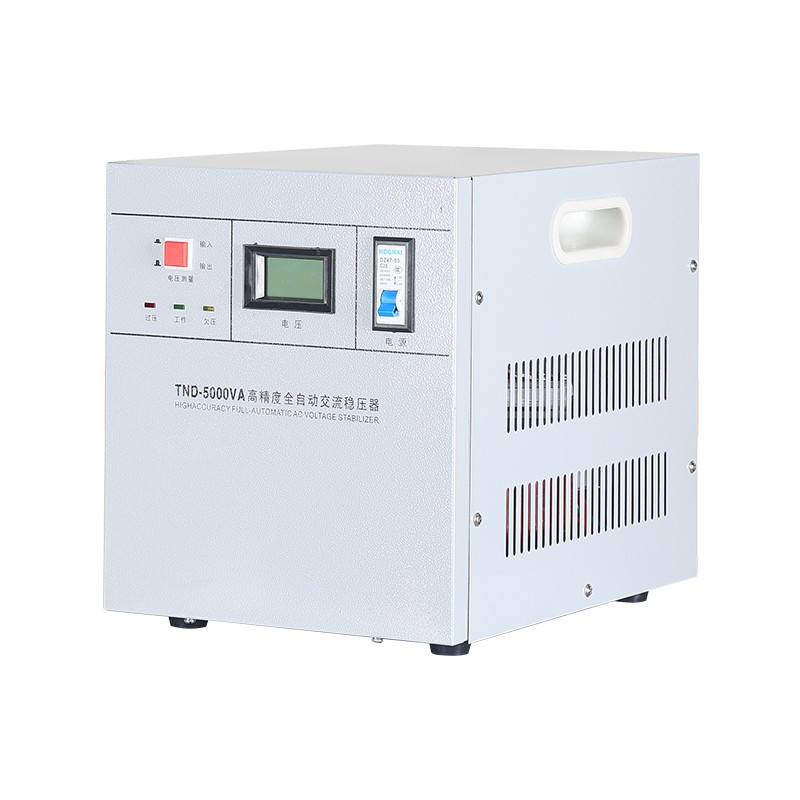

TND helautomatisk AC-spänningsstabilisator

TND helautomatiska AC-spänningsstabilisator är en av de innovativa produkterna i SVC-serien av AC-spänningsstabiliserande nätaggregat. Det är en ny typ av högprecision helautomatisk växelspänningsstabilisator designad och utvecklad av vår Zhejiang Yibaling Power Equipment Co., Ltd. genom att introducera Taiwan-teknik och med tanke på den faktiska situationen för kinesisk strömförsörjning.
Denna spänningsstabilisator är en klassisk och pålitlig enfas helautomatisk AC-spänningsstabilisator. Den är speciellt utformad för kontors-, kommersiella, laboratorie- och lättindustriella miljöer som har stabila krav på strömförsörjningskvalitet. Den använder en mogen autotransformator av ringtyp och servomotordriven kolborstejusteringsteknik. Genom realtidsdetektering av inspänningen kontrollerar den på ett intelligent sätt kolborstens mjuka rörelse på ringtransformatorn för att uppnå kontinuerlig och steglös korrigering av utspänningen.

Grundläggande parameter

Kärnmaterial

Kärnprestandan hos den helautomatiska växelströmsstabilisatorn TND är baserad på det strikta urvalet av material och komponenter för fyra huvudmål: effektivitet, livslängd, svarshastighet och säkerhet. Varje val tar direkt upp en kritisk teknisk fråga.

1. Kärnkomponent

Järnkärnan använder hög magnetisk permeabilitet och låg järnförlust kallvalsade orienterade silikonstålplåtar (som 30Q130). Dess laminerade process maximerar magnetisk ledningsförmåga, minimerar förluster utan belastning och värmegenerering. Lindningen av den helautomatiska växelströmsstabilisatorn TND använder ren koppartejp med en renhet på ≥ 99,95 % för att säkerställa lågt motstånd och hög strömförande kapacitet.

2. Kritisk reglerande komponent

Det vill säga, kolborstarna, använder speciella grafitkompositmaterial som innehåller silver eller koppar. Detta material uppnår den bästa balansen mellan slitstyrka, självsmörjning och konduktivitet, vilket säkerställer lågt kontaktmotstånd och minimala gnistor under miljontals mjuka glidrörelser på den ringformade lindningen, vilket är avgörande för dess underhållsfria drift under flera år.

3. Exakta spännings-/strömtransformatorer

Denna del fungerar som hjärnan i kontrollsystemet. Provtagningsenheten förlitar sig på spännings-/strömtransformatorer med en precisionsnivå på 0,5 grader eller högre för att uppnå nätdetektering i realtid med millivoltnivåfel.
Datorkärnan använder mikrokontroller av industriell kvalitet (MCU) för att hantera data med hög hastighet och utfärda instruktioner.
Utförandeterminalerna har två tekniska vägar: de som eftersträvar ekonomi och hög överbelastningskapacitet kommer att välja magnetiska hållreläer med stor kapacitet; medan de som strävar efter ultimat hastighet (svarstiden kan vara så snabb som millisekundnivå), tystnad och ultralång livslängd (utan mekaniskt slitage), måste välja beröringsfria solid-state reläer (SSR), som uppnår tyst, gnistfri elektronisk omkoppling genom tyristorer.

4. Övergripande struktur

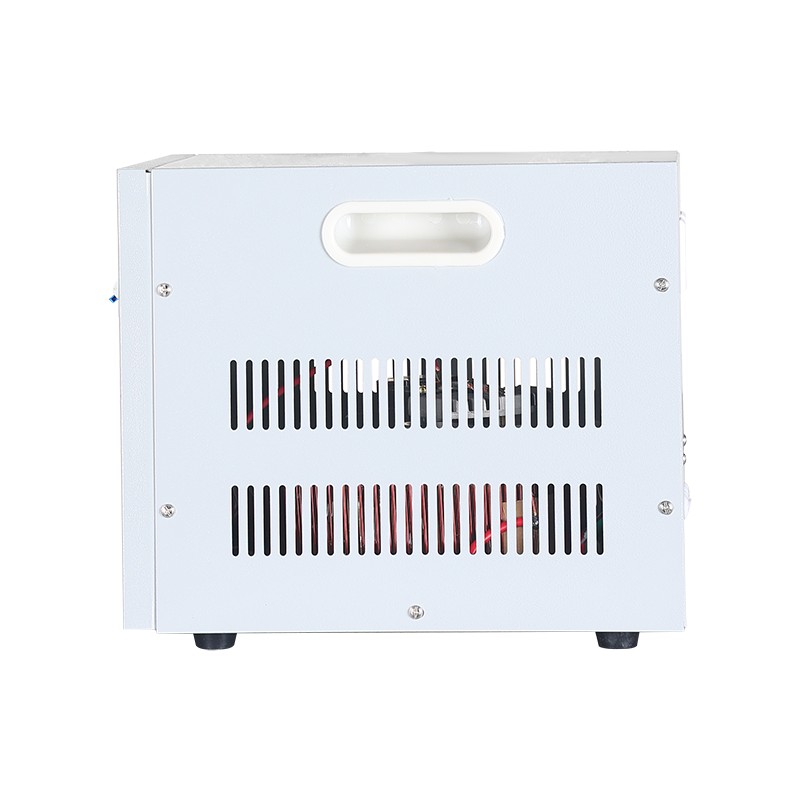

Höljet till den helautomatiska växelströmsstabilisatorn TND är tillverkad av högkvalitativa kallvalsade stålplåtar med en tjocklek på ≥ 1,2 mm, belagda med fosfatering och pulverlackering, vilket ger elektromagnetisk skärmning och mekaniskt skydd.
De stora strömkanalerna inuti är alla anslutna med tennpläterade eller silverpläterade T2-kopparremsor för att minimera vägimpedansen och värmegenereringen. I den främre änden av säkerhetsskyddet är ett överspänningsabsorptionsnätverk i flera nivåer, som består av varistorer (MOV) och gasurladdningsrör, integrerat för att motstå blixtnedslag och nättoppar.
Därför är en högkvalitativ TND-spänningsstabilisator i huvudsak en systemintegration av material med hög magnetisk ledningsförmåga, slitstarka ledande material, exakta halvledarenheter och stabila strukturmaterial.

Produktinformation

FAQ

F: Vilka är skillnaderna mellan en stabilisator, en transformator och en UPS (Uninterruptible Power Supply)?
S: Kärnfunktionerna för dessa tre är olika:
Transformator: Den används främst för att ändra spänningsnivåer (till exempel från 380V till 220V), men den stabiliserar inte automatiskt fluktuerande spänningar.
Stabilisator: Dess kärnfunktion är att automatiskt stabilisera fluktuerande spänningar och hålla utgången vid ett inställt värde (som 220V). Det ändrar inte spänningsnivåer (såvida det inte är speciellt utformat), och det tillhandahåller inte reservbatterier.
UPS: Dess primära funktion är att tillhandahålla oavbruten strömförsörjning (i händelse av strömavbrott drivs den av en batteriväxelriktare), vanligtvis har den också stabiliserande funktion, men strömmen och batteritiden är begränsad, och dess kostnad är mycket högre än för en stabilisator.

F: Hur väljer man lämplig kapacitet för en TND helautomatisk AC-spänningsstabilisator?
A: Viktiga steg:
Beräkna den totala effekten: Lista alla enheter som kommer att anslutas till TND helautomatiska AC-spänningsstabilisatorn och summera deras märkeffekt (i enheter av watt W eller kilovolt-ampere kVA).
Obs: Starteffekten för induktiva belastningar (som motorer, kompressorer) kan vara 3-7 gånger märkvärdet, så den måste beräknas utifrån starteffekten.
Ta hänsyn till säkerhetsmarginal: Multiplicera den totala effekten med en säkerhetsfaktor (rekommenderad 1,2-1,5) för att erhålla minimikapaciteten för den erforderliga spänningsstabilisatorn. Till exempel: Om den totala belastningen är 8 kVA, bör en spänningsstabilisator på minst 10 kVA väljas.
Bekräfta spänningen: Se till att inspänningsintervallet för den helautomatiska växelströmsstabilisatorn TND kan täcka fluktuationerna i ditt lokala elnät (som 170V - 250V), och att utspänningen uppfyller utrustningens krav (som 220V).
