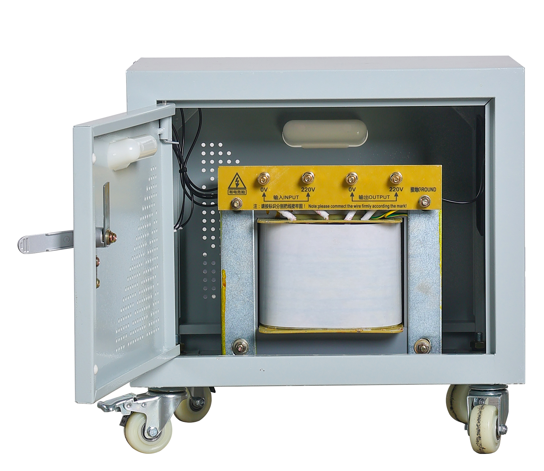

Vad är en DG Isolation Transformator och varför är den viktig?
En DG isoleringstransformator är en enfas isoleringstransformator av torr typ utformad för att ge ren, isolerad och säker ström för känslig utrustning, medicinsk utrustning, laboratorieinstrument och industriella styrsystem.
Dess kärnfunktion är enkel men väsentlig: den överför elektrisk kraft från primärsidan till sekundärsidan utan någon direkt elektrisk koppling mellan dem. Kraft rör sig genom ett magnetfält - inte genom ledningar.
Varför spelar det någon roll?
Eftersom direkta elektriska anslutningar bär mer än bara ström. De bär på buller, överspänningar, övertoner och jordfel. En vanlig strömförsörjning skickar dessa problem rakt igenom till din utrustning. En isoleringstransformator blockerar dem.
DG-transformatorn sitter mellan elförsörjningen och den känsliga lasten. Den isolerar belastningen från nätet, filtrerar bort högfrekvent brus, bryter jordslingor och ger en ren, säker och stabil strömkälla.
Kort sagt: den låter din utrustning bara se den kraft den behöver – inte skräpet på nätet.
Hur aDG IsolationstransformatorFabrik
Principen är elektromagnetisk induktion, men designen är byggd för isolering.
Steg 1 — Inmatning
Primärlindningen ansluts till växelströmsförsörjningen - vanligtvis 220V eller 110V enfas.
Steg 2 — Magnetisk koppling
Det finns ingen direkt elektrisk koppling mellan primär och sekundär. Kraft överförs genom ett magnetfält i kärnan.
Steg 3 — Utgång
Sekundärlindningen producerar utspänningen — samma som ingångsspänningen (1:1), eller stegas upp/ned om så krävs av applikationen.
Steg 4 — Isolering
Eftersom det inte finns någon direkt elektrisk väg är belastningen helt isolerad från nätet. Detta blockerar:
Common mode brus
Jordslingor
Läckströmmar
Överspänningar och transienter
Steg 5 — Elektrostatisk skärmning (tillval)
För applikationer som kräver ännu renare effekt kan DG byggas med en elektrostatisk kopparskärm mellan primär- och sekundärlindningar, jordad för att leda bort högfrekvent brus från belastningen.
Resultatet: ren, isolerad, säker ström för känslig utrustning.
Vanliga typer avGD Isolation Transformers
DG-transformatorer finns i flera konfigurationer för att matcha olika applikationer.
| Typ | Typiskt betyg | Nyckelfunktioner | Bäst för |
| Standard GD | 0,1kVA – 30kVA | 1:1 isolering, metallkapsling, plintanslutning | Allmänna industriella, laboratorie- och kommersiella tillämpningar |
| Medicinsk grad DG | 0,5kVA – 10kVA | Ultralågt läckage (<0,1mA), förstärkt isolering, medicinsk säkerhetscertifiering | Patientansluten medicinsk utrustning, operationssalar, intensivvårdsavdelningar |
| Ljudklass DG | 0,1kVA – 5kVA | Extra avskärmning, låg mekanisk brum, balanserad utgång | Professionellt ljud, inspelningsstudior, sändningssystem |
| Instrumentklass DG | 0,5kVA – 5kVA | Lågt läckage, snäv reglering, <10pF kopplingskapacitans | Laboratorieinstrument, mätutrustning, kalibreringssystem |
| Anpassat GD | Användardefinierad | Specifika spänningsförhållanden, flera sekundärlindningar, speciella kapslingar | OEM-utrustning, specialiserade applikationer, eftermontering |
Standard 1:1 isolering DG är den vanligaste konfigurationen för allmän isolering.
VarförGD Isolation TransformersMateria
Eftersom "ren kraft" inte är en lyx – det är ett krav för känslig utrustning.
Här är vad en DG-isolationstransformator levererar som vanliga transformatorer inte kan:
1. Elsäkerhet
Isoleringsbarriären mellan primär och sekundär gör att ett fel på primärsidan — en svallvåg, ett jordfel, ett blixtnedslag — inte kan nå lasten. Användare som rör vid sekundära kretsar utsätts inte för primärspänningar.
2. Bulleravvisning
Högfrekvent brus från VFD, växlande strömförsörjning och andra källor blockeras av isoleringsbarriären. Valfri elektrostatisk skärmning minskar ljudet med 60–100dB, vilket ger ren kraft för känslig elektronik.
3. Eliminering av jordslingor
När flera enheter delar en gemensam jord kan cirkulerande strömmar orsaka brum, drift och fel. DG-transformatorn ger en isolerad jordreferens, bryter jordslingor och stoppar bruset vid dess källa.
4. Reduktion av läckström
I medicinska miljöer kan även små läckströmmar vara farliga. DG-transformatorer av medicinsk kvalitet är byggda med ultralåg kopplingskapacitans, som håller läckströmmen under 0,1mA - säker för patientansluten utrustning.
5. Utrustningsskydd
Isolering blockerar överspänningar, spikar och transienter som annars orsakar för tidigt fel i känslig elektronik. En DG-transformator är ofta den första försvarslinjen för dyra instrument och kontroller.
6. Regelefterlevnad
Många medicinska, laboratorie- och industriella säkerhetsstandarder kräver isolering för vissa utrustningsklasser. En korrekt specificerad DG-transformator uppfyller dessa krav.
Att välja rättDG Isolationstransformator
Att välja en DG-transformator kräver uppmärksamhet på mer än bara spänning och kVA.
Steg 1 — Bestäm belastningen
Lista all utrustning som kommer att anslutas till transformatorn. Lägg till deras effekt i VA eller watt.
Formel: Total VA = Summan av individuella laster × 1,2 (säkerhetsmarginal)
Steg 2 — Ange in-/utgångsspänning
| Ansökan | Typiskt spänningsförhållande |
| Standard isolering | 220V/220V (1:1) |
| Steg ner för 110V-utrustning | 220V/110V |
| Steg upp för 220V-utrustning | 110V/220V |
| Medicinsk utrustning | 220V/220V (lågt läckage) |
Steg 3 — Bestäm dig för elektrostatisk skärmning
| Situation | Rekommendation |
| Allmän industriell eller labbanvändning | Standard (ingen sköld behövs) |
| Utrustning med digitala/analoga signaler | Elektrostatisk skärm rekommenderas |
| Medicinsk utrustning eller ljudsystem | Sköld krävs |
| Ansökan | Maximal läckström |
| Allmän industri | <2mA |
| Laboratorieinstrument | <0,5mA |
| Medicinsk utrustning (patientansluten) | <0,1mA |
Steg 5 — Välj kapslingstyp
Öppen ram — Montera inuti en befintlig panel
Kapslad (IP20) — Standard metallkapsling
IP54 — Dammtät och stänksäker (för industriella miljöer)
Steg 6 — Kontrollera isoleringsklass
För kontinuerlig drift, specificera klass F (155°C) eller Klass H (180°C) isolering.
Steg 7 — Be om testrapporter
En ansedd leverantör bör tillhandahålla:
Isolationsresistanstest (≥100MΩ vid 500V DC)
Dielektriskt motståndstest (≥2000V AC i 1 minut)
Ingen lastförlustmätning
Mätning av läckström (för medicinska enheter)
Spänningsregleringstest
Slutliga tankar
DG-isolationstransformatorn är inte den dyraste komponenten i ett kraftsystem. Men det kan vara det viktigaste för att skydda känslig utrustning.
Den fungerar tyst i bakgrunden och gör ett jobb bra: att hålla den dåliga strömmen ute och den goda strömmen in. Inga lampor, inga skärmar, inga programuppdateringar. Bara ren, pålitlig isolering, år efter år.
Om du kör känslig elektronik, skyddar patientanslutna enheter eller felsöker mystiska utrustningsproblem – jordslingor, brus, drift – är DG-transformatorn en av de mest effektiva lösningarna du kan installera.
Ren ström är inte valfritt för känslig utrustning. Det är grunden för tillförlitlig drift.
