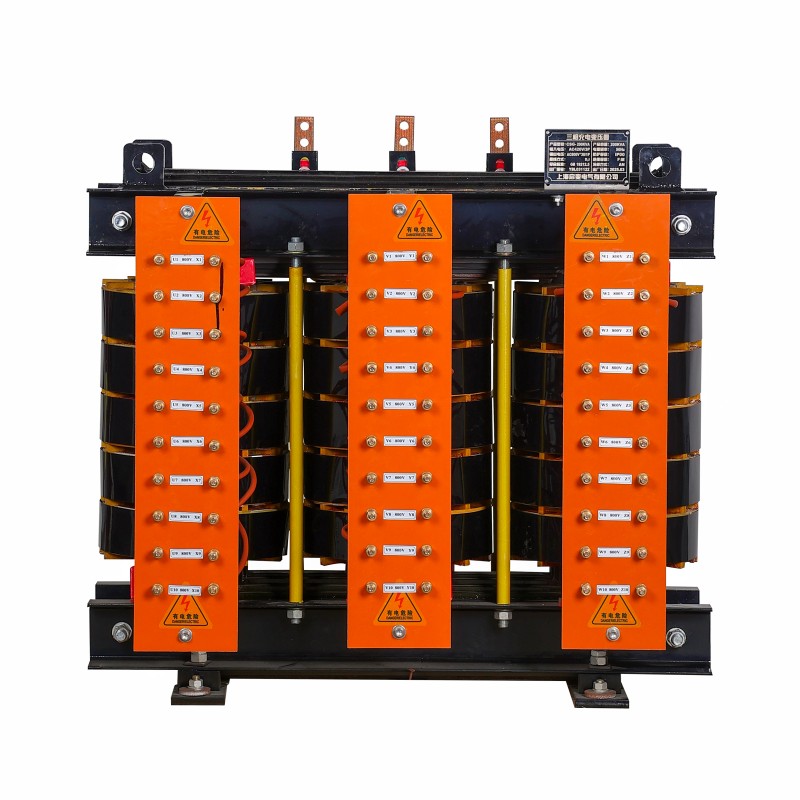

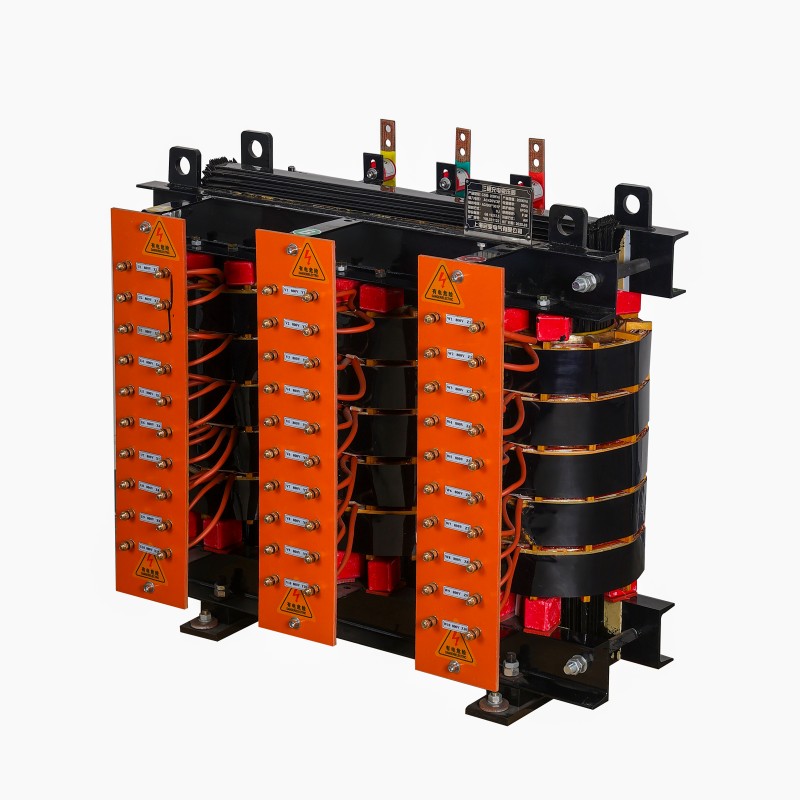

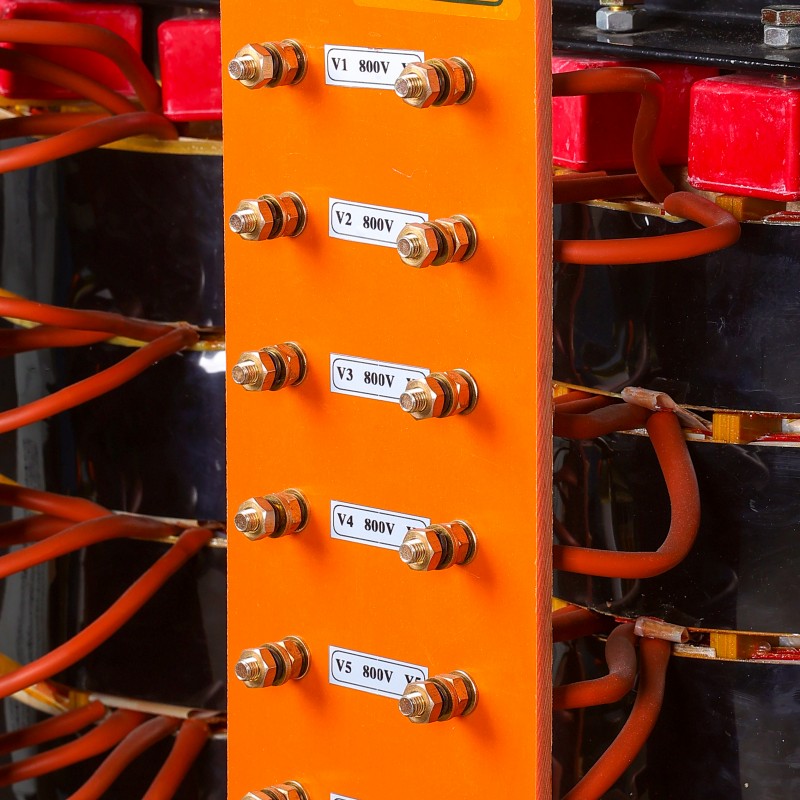

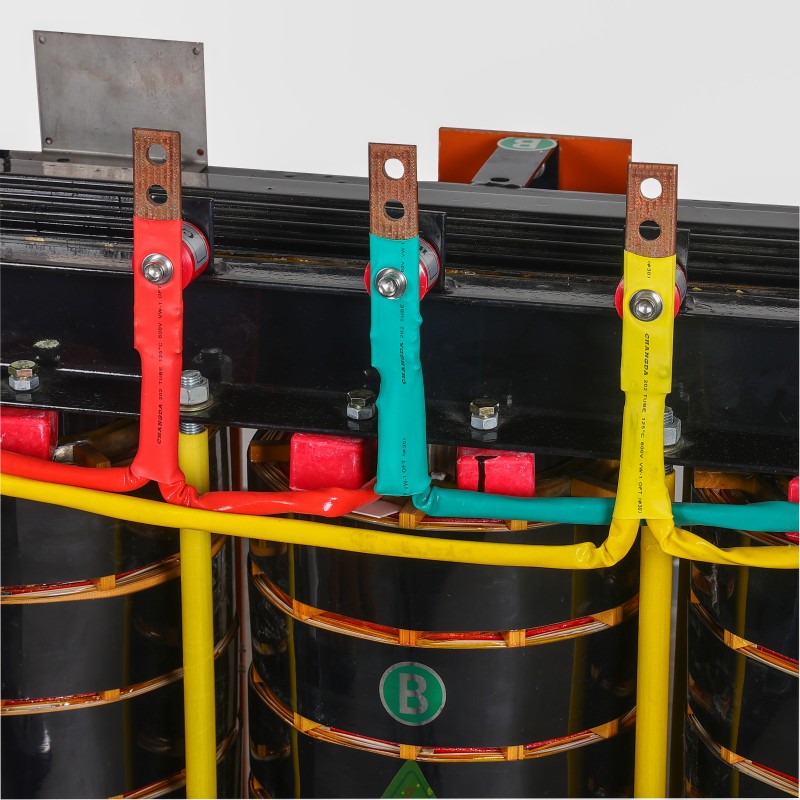

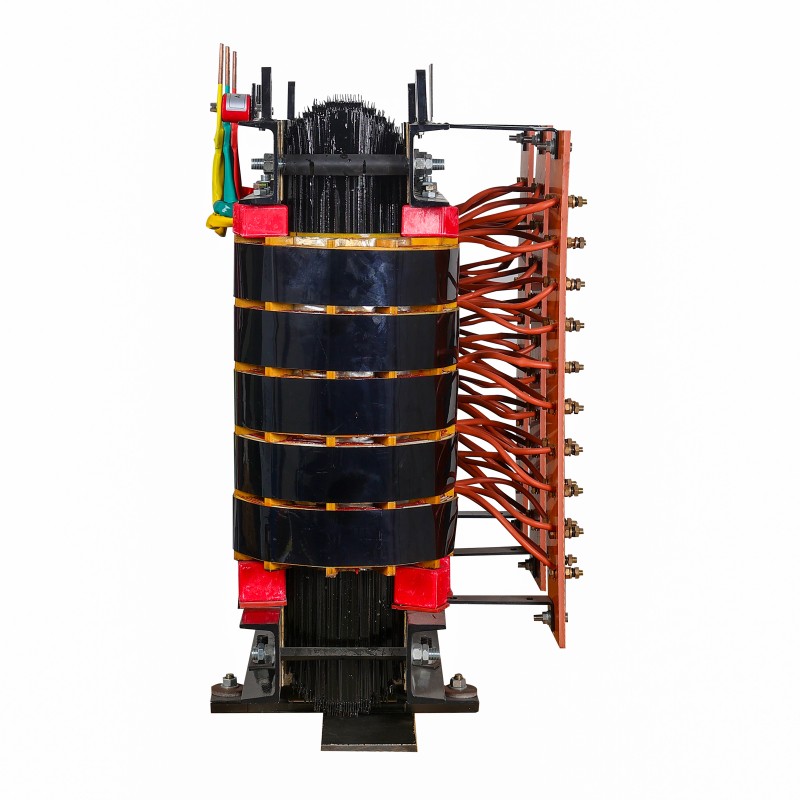

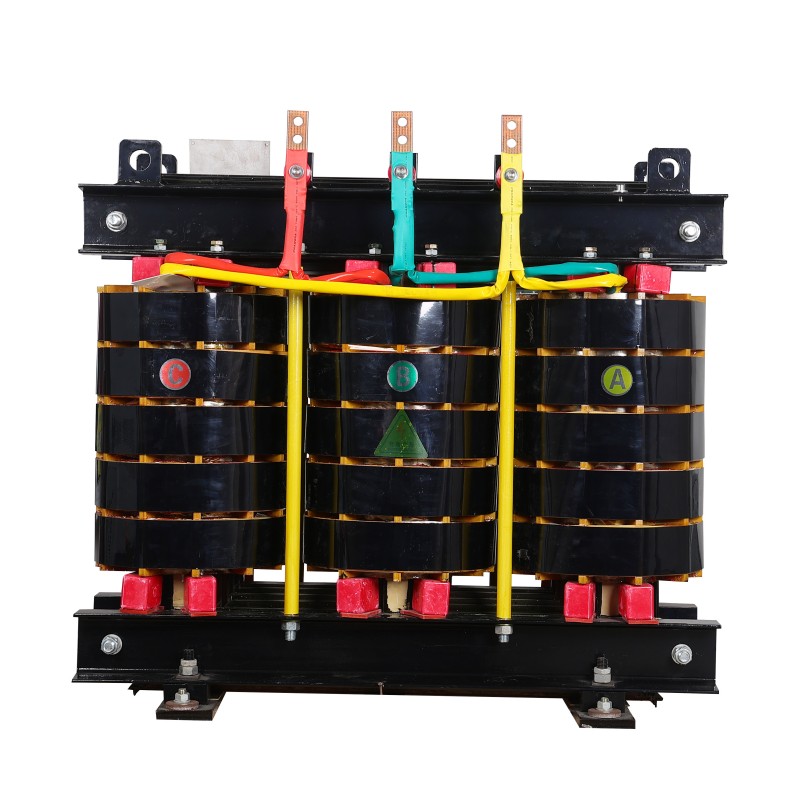

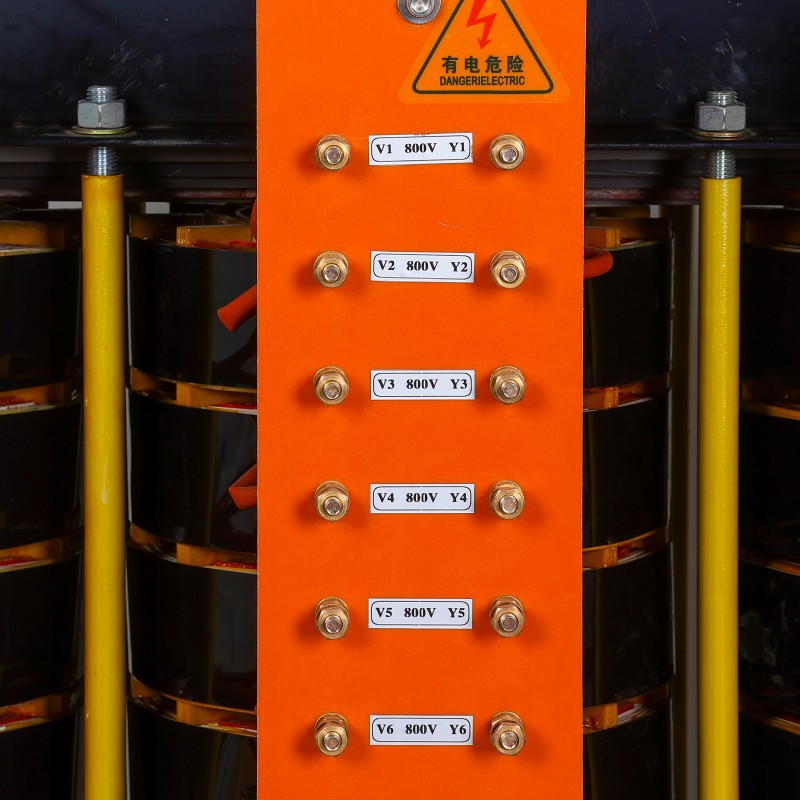

DDG värmetransformator

Zhejiang Yibaling Power Equipment Co., Ltd., som en fabrik i Kina som har producerat DDG-värmetransformatorer i många år, förbinder vi oss att ge kunderna högkvalitativa transformatorer och omfattande service efter försäljning. Våra produkter har täckt större delen av Sydostasien på grund av dessa fördelar. Vi ser fram emot att arbeta med kunder för att skapa en helt ny framtid tillsammans.

Skicka förfrågan

Produktbeskrivning

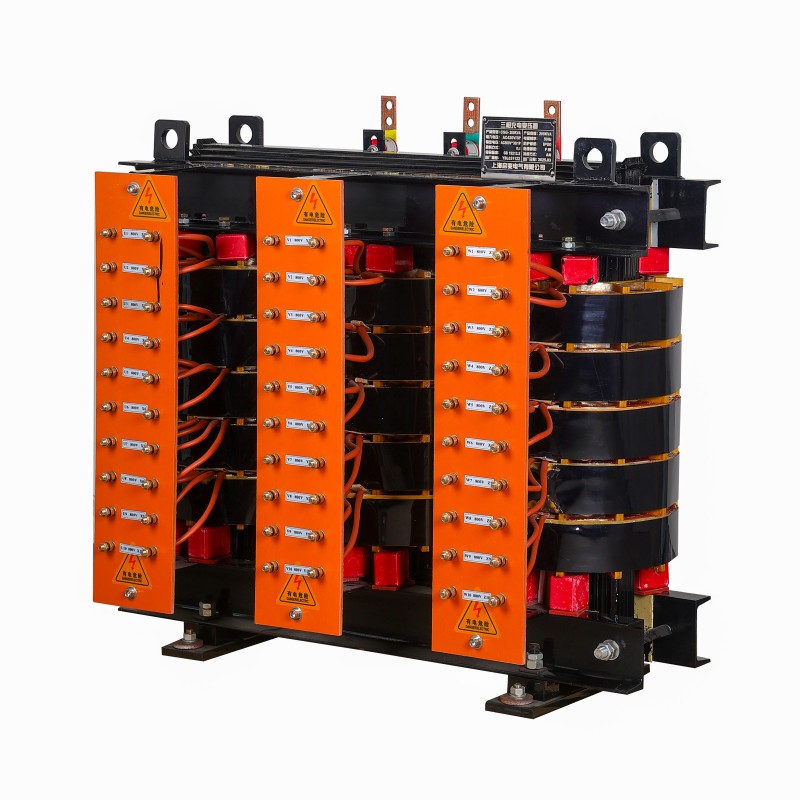

DDG-värmetransformatorn är en av de nya produkterna som produceras av vår Zhejiang Yibaling Power Equipment Co., Ltd. Det är en speciell torrtyp, lågspännings-, högströmstransformator speciellt utformad för industriell motståndsuppvärmning, induktionsuppvärmning och metallsmältning i scenarier med hög effekt.

Den används huvudsakligen som strömkälla för strömtransformatorer, strömbrytare, kontaktorer, termiska reläer, omkopplare, etc., för temperaturhöjningstester, skyddskarakteristika, kontinuerliga belastningstester och mättester av elektriska parametrar.

DDG-värmetransformatorn antar extremt förstärkt elektromagnetisk och strukturell design:

Kärnan är gjord av silikonstålplåtar med ultrahög magnetisk permeabilitet för att motstå hög magnetisk flödestäthet;

Lågspänningslindningen använder vanligtvis solida kopparstänger, tjocka kopparplattor eller flera gigantiska kopparrör anslutna parallellt för lindning, vilket säkerställer extremt låg impedans och enorm strömförande kapacitet, och direkt avleder värme genom vattenkylda rör eller forcerad luftkylning;

Isoleringssystemet använder material med högsta värmebeständighet (som H-klass eller C-klass) och bearbetas med speciella tekniker för att motstå högtemperaturstrålningsmiljön runt värmeutrustningen.

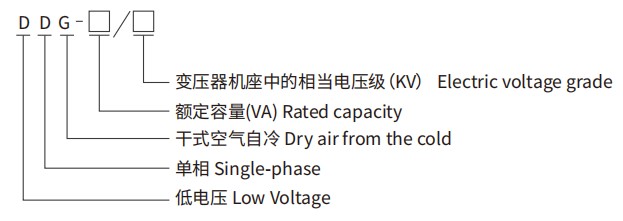

Modellnummer och deras betydelser

Teknisk funktion

Funktionsdimension	Betongteknik och design	Förverkligade mål och värderingar
Kärndesign	Drift med ultrahög flödestäthet: Genom att använda extremt högkvalitativa (som 27ZH100) eller till och med bättre orienterade kiselstålplåtar, möjliggör konstruktionen drift vid höga magnetiska flödestätheter nära mättnad, vilket minimerar kärnvolymen och kostnaden. hålla kortslutningsimpedansen (Uk%) på en extremt låg nivå (vanligtvis <5%, och till och med så låg som 1-2%).	Maximera effekttätheten, sänder extremt hög effekt inom en begränsad volym; utspänningen är stabil, med ett litet spänningsfall när belastningen fluktuerar.
Högströmslindning	Ledarform: På lågspänningssidan (högströmssidan) används inte traditionell trådlindning. Istället är solida kopparstänger, tjocka kopparplattor sammansvetsade eller flera kopparrör med stor sektion kopplas parallellt till formen. Kopparrören fungerar också som vattenkylningskanaler. Strömtäthet och termisk hantering: Den tillåtna strömtätheten är mycket högre än för konventionella transformatorer. Värme avleds av ett externt forcerat kylsystem.	Den strömförande kapaciteten når nivån på tiotusentals ampere; ledningsförlusten minimeras; strukturen och kylsystemet är integrerade.
Isoleringssystem	Högtemperaturbeständig isolering: Måste använda isoleringsmaterial med en temperaturbeständighetsnivå av C-graden (220 ℃) eller H-graden (180 ℃) eller högre (såsom glimmer, glasfiber, specialkompositpapper). Förstärkningsbehandling: Lindningarna genomgår flera processer för vakuumtrycksimpregnering (VPI) med användning av en organisk heltemperatursresicon-resiconform eller en organisk heltemperatursresiconform.	Motstå strålningsmiljön med hög temperatur som genereras av värmeutrustning och förhindra isolering från att åldras och bryts ner på grund av värme.

Miljöförhållanden

Värmetransformatorn DDG är lämplig för inomhus eller välskyddade industriområden utomhus med en höjd av högst 1000 meter.

Den maximala omgivande lufttemperaturen bör inte överstiga +40 ℃, 24-timmars medeltemperaturen bör inte överstiga +30 ℃, den årliga medeltemperaturen bör inte överstiga +20 ℃, lägsta temperaturen bör inte vara lägre än -5 ℃ och drastiska temperaturförändringar bör undvikas.

Installationsplatsen ska vara ren och torr. Det bör inte finnas alltför mycket ledande damm, frätande kemiska gaser (som klor, sulfider), saltdimma, oljedimma eller brandfarligt och explosivt damm i luften.

Samtidigt bör området nära driften av DDG-värmetransformatorn vara fritt från kondens, isbildning, direkt droppande vatten eller högtrycksvattenstrålar, och allvarliga vibrationer och stötar bör undvikas.

Driften av det forcerade kylsystemet (luftkylning) för transformatorn är en absolut förutsättning för driften. Installationsmiljön måste kunna ge en stabil och kompatibel strömförsörjning för kylsystemet.

Notera:

Om den faktiska miljön där DDG-värmetransformatorn är placerad har kontinuerliga vibrationer, intermittent vattenexponering, medelhög till hög korrosionsrisk (som i kustområden eller kemiska anläggningar), eller en höjd över 1000 meter, måste det tydligt anges vid beställning från vår Yibaling-fabrik.

Ingenjörerna på vår Yibaling-fabrik kommer att utföra specialiserad design och verifiering av de strukturella fästelementen, skyddande beläggningar (såsom kraftig korrosionsskyddsfärg), isoleringsmaterialkvaliteter och kylsystemkapaciteten hos DDG-värmetransformatorn.
