Vad är en IT-medicinsk isoleringstransformator och varför är den så viktig?

En medicinsk IT-isoleringstransformator är en specialiserad enfasisoleringstransformator som är designad speciellt för medicinska IT-system (Isolated Terra — ojordade system) i vårdinrättningar.

Till skillnad från vanliga transformatorer som helt enkelt stegar spänningen upp eller ner,IT medicinsk transformatorgör något fundamentalt annorlunda: det skapar en elektriskt isolerad, ojordad strömförsörjning för kritisk medicinsk utrustning i operationssalar, intensivvårdsavdelningar och hjärtvårdsenheter.

Varför spelar det någon roll?

För i ett standardjordat kraftsystem kan ett enstaka isoleringsfel få en brytare att lösa ut - strömavbrott till livsuppehållande utrustning. På en operationssal är det inte ett alternativ.

Den medicinska IT-transformatorn, tillsammans med en isolationsövervakningsenhet (IMD), säkerställer att det första felet inte bryter strömmen. Den larmar, men den löser sig inte. Kirurger kan avsluta proceduren. Liv sätts inte på spel.

Kort sagt: det är skillnaden mellan ett larm och ett avbrott. Mellan en varning och en tragedi.

Hur en IT-medicinsk isoleringstransformator fungerar

Principen är okomplicerad, men utförandet är oförlåtande.

Steg 1 – Isolering

Transformatorn har två helt separata lindningar — primär (nätsidan) och sekundär (patientsidan). Det finns ingen direkt elektrisk koppling mellan dem. Kraft överförs genom ett magnetfält.

Steg 2 – Ojordad sekundär

Den sekundära sidan är inte ansluten till jord - till skillnad från vanliga kraftsystem där nollan är jordad. Detta är kärnan i IT-systemet (Isolated Terra).

Steg 3 – Första felbeteendet

Om ett enstaka fel uppstår - t.ex. en kirurgisk nätsladd kommer i kläm och vidrör metallchassit - upptäcker isolationsövervakningsenheten (IMD) ett fall i isolationsmotståndet och låter ett larm. Men transformatorn trippar inte. Kraften fortsätter att flöda. Det kirurgiska teamet larmas, men inte avbryts.

Steg 4 – Andra felet

Först om ett andra fel uppstår på en annan ledning utlöser skyddsanordningen slutligen. Då är proceduren vanligtvis klar och patienten är säker.

Steg 5 – Kontinuerlig övervakning

IMD mäter kontinuerligt isolationsresistansen mellan den isolerade kretsen och jord. Om värdet faller under ett inställt tröskelvärde (vanligtvis 50kΩ till 100kΩ), utlöser det ett visuellt och hörbart larm - men återigen, inget strömavbrott.

Denna kombination — isolationstransformator + IMD — skapar den säkraste möjliga strömförsörjningen för direkt patientkontaktutrustning.

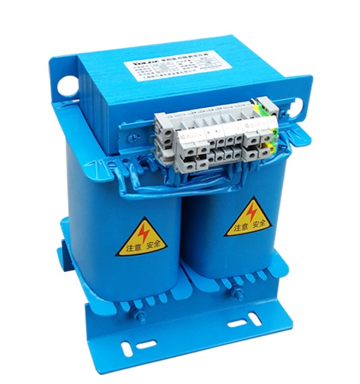

Vanliga typer avIT Medical Transformers

Medicinska isoleringstransformatorer är inte hyllenheter. De är specialbyggda för vårdtillämpningar.

I praktiken är 5kVA till 8kVA enfasenheten den vanligaste för en standard operationssal. Den levererar ström till:

Kirurgiska lampor

Elektrokirurgiska enheter

Patientmonitorer

Anestesimaskiner

Eluttag i driftfältet

VarförIT Medical TransformersMateria

För på ett sjukhus är ett strömavbrott inte en olägenhet. Det är en livshotande händelse.

Här är vad ett korrekt designat IT-medicinsk transformatorsystem ger:

1. Oavbruten ström under första felet

Standardjordade system löser ut vid första felet. IT-system gör det inte. Den enda skillnaden gör att en operation kan avslutas säkert.

2. Extremt låg läckström

Medicinska isoleringstransformatorer är byggda med dubbel eller förstärkt isolering och ultralåg kopplingskapacitans. Läckströmmen är vanligtvis under 0,1mA — mycket lägre än standardtransformatorer. Detta är avgörande när utrustning är direkt ansluten till en patients kropp (t.ex. EKG-avledningar, endoskopiska sonder).

3. Kontinuerlig isoleringsövervakning

IMD bevakar systemet 24/7. Den upptäcker försämring innan den blir ett kritiskt fel. Underhållsteam får tidig varning, inte ett nödsamtal.

4. Skydd mot nätburna störningar

Isoleringen blockerar högfrekvent brus, övertoner och överspänningar från elnätet. Känslig medicinsk elektronik — monitorer, infusionspumpar, diagnostisk utrustning — fungerar rent och tillförlitligt.

5. Överensstämmelse med medicinska säkerhetsstandarder

IEC 60601-1, GB 9706.1 och andra nationella standarder kräver IT-kraftsystem i patientvårdsområden där utrustning appliceras direkt på kroppen. Ingen IT-transformator, inget myndighetsgodkännande.

Utan medicinska IT-transformatorer skulle modern kirurgi köras på grenuttag för allmänna ändamål – en risk som inget sjukhus har råd att ta.

Att välja rätt IT Medical Transformator

Att välja en IT-medicinsk transformator handlar inte om att hitta den billigaste enheten. Det handlar om att uppfylla strikta säkerhets- och myndighetskrav.

Steg 1 – Bestäm det kVA-värde som krävs

Lägg ihop strömförbrukningen för all utrustning som ska kopplas till IT-systemet. Lägg inte bara till märkskyltar - använd faktisk uppmätt eller förväntad köreffekt.

Tumregel: 5kVA till 8kVA är tillräckligt för en enda modern operationssal. Överdimensionera inte dramatiskt — en 15kVA transformator har högre läckström och större inrush.

Steg 2 – Verifiera läckströmsgränserna

IEC 60601-1 begränsar patientens läckström till 0,1mA för applicerade delar. Transformatorns design – inklusive lindningsseparering, skärmning och kärnkonstruktion – påverkar direkt detta värde. Be om testrapporter som visar läckströmsmätningar.

Steg 3 – Kontrollera isoleringsövervakningens kompatibilitet

Den medicinska IT-transformatorn måste vara kompatibel med isolationsövervakningsanordningen (IMD). De flesta moderna system använder en standardmätspänning (t.ex. 20V DC eller lågfrekvent AC). Se till att transformatorn inte har inbyggd jordning eller filtrering som skulle förvirra IMD:n.

Steg 4 – Välj kapsling och montering

Öppen ram – För installation inuti en elektrisk panel av medicinsk kvalitet (vanligast).

Inkapslad – För golvstående eller väggmontage där transformatorn är tillgänglig för icke-elektrisk personal.

IP-klassning – IP20 är typiskt för panelmontering inomhus. IP54 kan krävas för vissa installationer.

Steg 5 – Kontrollera certifieringar

Söka efter:

IEC 60601-1 (säkerhet för medicinsk elektrisk utrustning)

IEC 61558-2-15 (säkerhet för isoleringstransformatorer för medicinskt bruk)

GB 9706.1 (kinesisk medicinsk standard)

CE / UL / CCC enligt krav på din lokala marknad

Acceptera inte "vi följer dessa standarder." Be om typtestrapporter från ett ackrediterat labb.

Steg 6 – Planera för redundans

För kritiska applikationer (flera operationsenheter, hjärt-ICU), överväg dubbla IT-system med automatiska överföringsomkopplare (ATS) eller UPS-backup som matar IT-transformatorn. En transformator — en felpunkt. Två transformatorer — verklig redundans.

Slutliga tankar

Den medicinska IT-isolationstransformatorn är inte en komponent som någon i en operationssal någonsin tänker på. Kirurger tackar det inte. Sjuksköterskor gör det inte rent. Underhållspersonal rör det sällan.

Men den finns alltid där - tyst, outtröttligt och absolut tillförlitligt.

I en värld där ett enskilt elektriskt fel kan betyda skillnaden mellan en avslutad operation och en kris, är IT-medicinska transformatorn den obesjungna hjälten. Den gör ett jobb, och den gör det perfekt: behåll strömmen på när det betyder mest.

Om du designar, uppgraderar eller underhåller ett sjukhuss elektriska system, behandla inte den medicinska IT-transformatorn som en handelsvara. Det är en livssäkerhetsanordning, inte en reservdel.

Välj noga. Specificera noggrant. Testa noggrant.

För när lamporna i en operationssal lyser – även när något går fel – är det den medicinska IT-transformatorn som gör sitt jobb.
