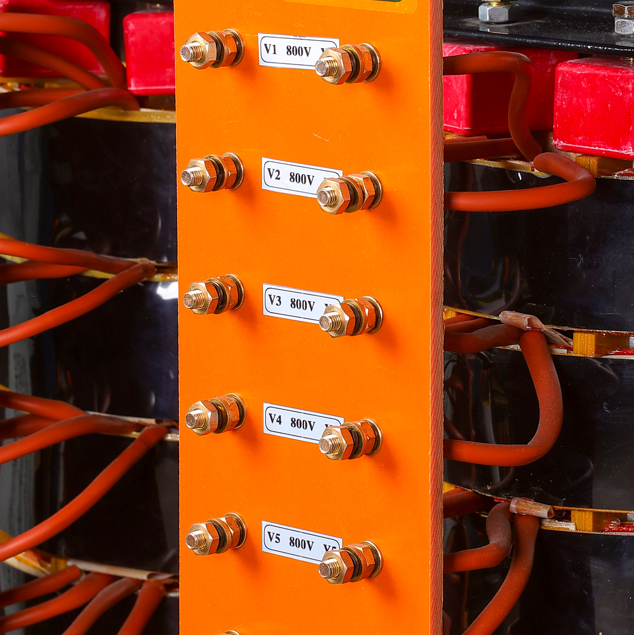

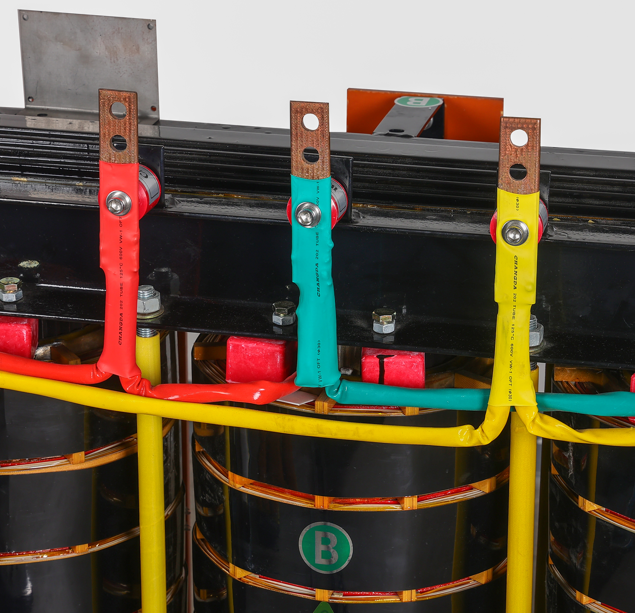

Vad är en DDG värmetransformator och varför är den viktig?

A DDG värmetransformatorär en specialiserad lågspännings- och högströmstransformator av torr typ utformad för industriella uppvärmningsapplikationer.

Till skillnad från vanliga krafttransformatorer som stegar spänningen upp eller ner för allmän utrustning, gör DDG-transformatorn något annorlunda: den tar vanlig linjespänning (vanligtvis 380V eller 220V) och omvandlar den till mycket låg spänning - ofta bara några tiotals volt - samtidigt som den levererar enorm ström, ibland tusentals ampere.

Varför spelar det någon roll?

Eftersom många industriella uppvärmningsprocesser - smältning, glödgning, smide, uppvärmning av kvartsrör, motståndsuppvärmning - kräver låg spänning och hög ström för att generera värme effektivt och säkert.

En vanlig strömförsörjning kan inte producera den typen av uteffekt. DDG-transformatorn är det dedikerade verktyget för detta jobb.

Kort sagt: den förvandlar el till koncentrerad värme, precis där och hur du behöver den.

Hur aDDG värmetransformator fungerar

Arbetsprincipen är densamma som alla transformatorer - elektromagnetisk induktion - men designprioriteringarna är olika.

Steg 1 – Inmatning

Primärlindningen ansluts till en vanlig AC-källa, vanligtvis 380V eller 220V vid 50/60Hz.

Steg 2 – Kliv ner

Sekundärlindningen har mycket färre varv än primärlindningen. Detta minskar utspänningen dramatiskt - ofta till 10V, 20V, 40V eller 60V - samtidigt som strömmen ökar proportionellt.

Steg 3 – Hög strömutgång

Eftersom ström sparas (bortse från förluster), ger en 10:1 sänkning av spänningen en 10:1 ökning av tillgänglig ström. En 40V sekundär kan leverera hundratals eller tusentals ampere.

Steg 4 – Ansluts till värmeelement

Den lågspänning, höga strömutgången ansluter direkt till värmeelement - grafitstavar, molybdenelektroder, motståndstrådar eller kvartsrör. Den höga strömmen gör att elementen värms upp snabbt och intensivt.

Steg 5 – Styrs av en effektregulator

I de flesta installationer är DDG-transformatorn ihopkopplad med en tyristoreffektregulator (SCR). Regulatorn justerar transformatorns ineffekt, vilket möjliggör exakt kontroll av utströmmen och därmed uppvärmningstemperaturen.

Resultatet: ren, kontrollerbar, högintensiv värme för industriella processer.

Vanliga typer av DDG värmetransformatorer

DDG-transformatorer passar inte alla. De är vanligtvis byggda för specifika tillämpningar.

De flesta enheter är byggda på beställning - inte lagerförda från hyllan. Spänning, ström, kylmetod och fysisk storlek är alla anpassade till kundens uppvärmningsprocess.

VarförDDG värmetransformatorerMateria

Den tunga industrin kan inte klara sig utan dem. Här är varför:

1. De producerar koncentrerad värme på ett säkert sätt

Låg spänning innebär mindre risk för ljusbågar, haveri eller oavsiktlig stöt i högtemperaturmiljöer. Isoleringen mellan primär och sekundär skyddar också uppströms kraftsystem.

2. De är designade för kontinuerlig tung belastning

Industriell uppvärmning är inte intermittent. Ugnar kan gå i dagar eller veckor. DDG-transformatorer är byggda med överdimensionerade kopparlindningar, kraftiga kärnor och robust kylning för att klara den arbetscykeln.

3. De tolererar övertoner och distorsion

Tyristorregulatorer - som styr transformatorns utgång - genererar harmoniska strömmar. DDG-transformatorer är designade för att köra varma och bullriga utan att misslyckas, till skillnad från känslig elektronik.

4. De kan repareras på fältet

När något misslyckas (och så småningom kommer det att göra det) är designen enkel. Kopparlindningar kan lindas om. Terminaler kan bytas ut. Kylfläktar kan bytas. I tung industri är reparationsbarheten viktigare än första kostnaden.

5. De är mycket effektiva

En väldesignad DDG-transformator som arbetar nära sin nominella belastning kan uppnå 95-98 % verkningsgrad. Förluster går ändå in i uppvärmningsprocessen – men lägre förluster innebär lägre driftskostnader och mindre belastning på uppströmsbrytare och kablar.

Utan DDG-transformatorn skulle elektriska ugnar, kristallodlare och industriella värmare vara opraktiska, osäkra eller omöjligt ineffektiva.

5. Att välja rätt DDG värmetransformator

Att välja en värmetransformator är inte som att välja en vanlig distributionsenhet. Om du gör fel, kommer din ugn inte att nå temperatur - eller kommer att lösa ut brytare konstant.

Steg 1 – Definiera värmebelastningen

Vad värmer du? Grafit? Metall? Kvarts? Glas? Varje material har olika motståndsegenskaper när temperaturen ändras. Du behöver transformatorns sekundära spänning för att matcha lastens motstånd vid driftstemperatur - inte vid rumstemperatur.

Steg 2 – Beräkna sekundär spänning och ström

Använd Ohms lag och måleffekten (kW):

Effekt (kW) = Spänning × Ström ÷ 1 000

Exempel: Du behöver 100kW värmeeffekt vid elementet.

Om sekundärspänning = 50V, då ström = 100 000 W ÷ 50 V = 2 000 A.

Om sekundärspänning = 20V, då ström = 100 000 W ÷ 20 V = 5 000 A.

Lägre spänning = högre ström = tjockare kablar, tyngre samlingsskenor och mer uppmärksamhet på anslutningsresistans.

Steg 3 – Välj kylningsmetod

Steg 4 – Kontrollera primärspänningen

Standard: 380V, 400V, 415V, 460V. Vissa enheter är byggda för 220V enfas, men trefas är mycket vanligare för uppvärmning.

Steg 5 – Specificera reglering och kontroll

De flesta DDG-transformatorer är ihopparade med en tyristoreffektregulator (SCR-stack) som sitter på primärsidan. Regulatorn justerar spänningen för att kontrollera temperaturen.

Besluta:

Öppen slinga (manuell justering) eller sluten slinga (termoelementåterkoppling + PID)?

Analog styrning (0-10V, 4-20mA) eller digital (Modbus, Profibus)?

Behöver du en lokal visning av ström, spänning och effekt?

Steg 6 – Bekräfta fysiska begränsningar

Tillgänglig golvyta

Lyftpunkter och vikt

Kabelinföringsriktning (topp, botten, sida)

Omgivningstemperatur (varm miljö innebär reduktion eller större kylning)

Slutliga tankar

DDG-värmetransformatorn är inte en "glamorös" utrustning. Den kommunicerar inte trådlöst, självdiagnostiserar inte eller producerar snygga grafer.

Men när en kristallodlingsugn behöver 4 000 ampere vid 30 volt - dag efter dag, vecka efter vecka - kommer inget annat att göra jobbet.

Det är en arbetshäst. Tung, varm och högljudd, men helt pålitlig när den är rätt byggd.

Om du designar, uppgraderar eller underhåller ett industriellt värmesystem - en vakuumugn, en kristalldragare, en kvartsvärmare, ett saltbad eller en motståndsglödgningslinje - är DDG-transformatorn kärnan i det.

Få transformatorn rätt, och allt nedströms bara fungerar.
