Hur reser elektricitet från transformatorstationen till fabriken? Varför är det fortfarande den oljesänkta transformatorn?

I kraftsystemet finns en typ av utrustning som har funnits i över hundra år, med dess princip oförändrad och dess struktur inte snygg, men den har varit i bruk hela tiden:

Deoljesänkt transformator.

Den oljenedsänkta transformatorn är inte trendig och inte heller cool, men den finns i varje fabrik, varje bostadsområde och varje distributionslinje.

I. Vad exakt gör den oljesänkta transformatorn?

Enkelt uttryckt: Den omvandlar högspänningsel till lågspänningselektricitet, eller vice versa.

Elen som kommer från kraftverket har en mycket hög spänning (flera tiotusentals volt eller till och med hundratusentals volt), och den kan inte direkt användas för utrustning. Den oljenedsänkta transformatorstationen sänker spänningen - till 380V för fabriker eller 220V för hem.

I omvända scenarier kräver vissa situationer omvandling av lågspänning till högspänning (som solcellskraftverk och vindkraftsparker som ansluter till nätet), och det är också den oljesänkta transformatorn som gör detta.

Den oljenedsänkta transformatorn gör bara en sak: spänningsomvandling.

Det har gjort detta i över hundra år utan att ändra sitt synsätt.

II. Varför används fortfarande "olja" i den nuvarande eran?

Vissa människor frågar: Är transformatorer av torrtyp inte säkrare? Varför fortfarande använda oljesänkta transformatorer?

Svaret ligger i tre ord: Kan stå emot.

Den oljenedsänkta transformatorn är inte "bakåt"; det är den mest lämpliga lösningen i scenarier där kraven på tillförlitlighet, kapacitet och kostnad är höga.

III. Vad exakt gör "oljan" inuti den oljenedsänkta transformatorn?

Den används inte för förbränning; den används för isolering och värmeavledning.

Isolering: Mellan spolen och kärnan, mellan spolen och höljet, mellan olika spänningsnivåer på spolen, separeras den av olja för att förhindra ljusbågsbildning och urladdning.

Värmeavledning: När spolen värms upp tar oljan bort värmen och överför den till oljetankens vägg och sprider den i luften.

Det är därföroljesänkt transformatorhar en stark överbelastningskapacitet - oljans värmekapacitet är stor, och vid kortvarig överbelastning är temperaturökningen inte lika snabb som hos transformatorer av torr typ.

IV. Är oljenedsänkta transformatorer benägna att gå sönder?

Tvärtom är den oljenedsänkta transformatorn den mest hållbara typen av kraftutrustning.

Så länge den inte är kraftigt överbelastad under lång tid, inte drivs utan olja under lång tid och inte ofta utsätts för blixtnedslag eller kortslutningsnedslag, kan en enda oljenedsänkt transformator ha en designlivslängd på 20-30 år.

De vanliga "problemen" är faktiskt bara några typer:

Oljenivåfall (läckage eller avdunstning)

Oljeförsämring (fukt eller oxidation)

Kondensator, lindningskopplare, isoleringsåldring

Överbelastning som orsakar överdriven temperaturhöjning

Alla dessa kan upptäckas och hanteras i förväg genom regelbundna inspektioner och oljetester.

V. De vanligaste frågorna från kunder när de väljer en oljesänkt transformator

1. Koppar eller aluminium?

Koppar har bra ledningsförmåga, värmebeständighet och lång livslängd, men det är dyrt.

Aluminium är billigare, men det har en större volym för samma kapacitet och en något högre värmeutveckling.

Välj vilken beror på budgeten och kraven på plats. Men en sak att notera: Om det är ett kontinuerligt höglast- eller exportprojekt, rekommenderas det att använda koppar.

2. Helt förseglad eller med oljebehållare?

Helt förseglad: Oljan kommer inte i kontakt med luft, åldrandet är långsamt och underhållsfritt, lämplig för utomhusbruk

Med en oljebehållare: Det finns en andningsanordning som tillåter observation av oljenivån, lämplig för scenarier som kräver regelbundna inspektioner

3. Hur väljer man förlustklass (energieffektivitet)?

S11, S13, S20... Ju större antal, desto lägre förlust, men priset är högre.

Räkna ut om den årliga besparingen i el kan täcka den högre upphandlingskostnaden – vanligtvis kan S13 återvinna mellanskillnaden på 2-3 år.

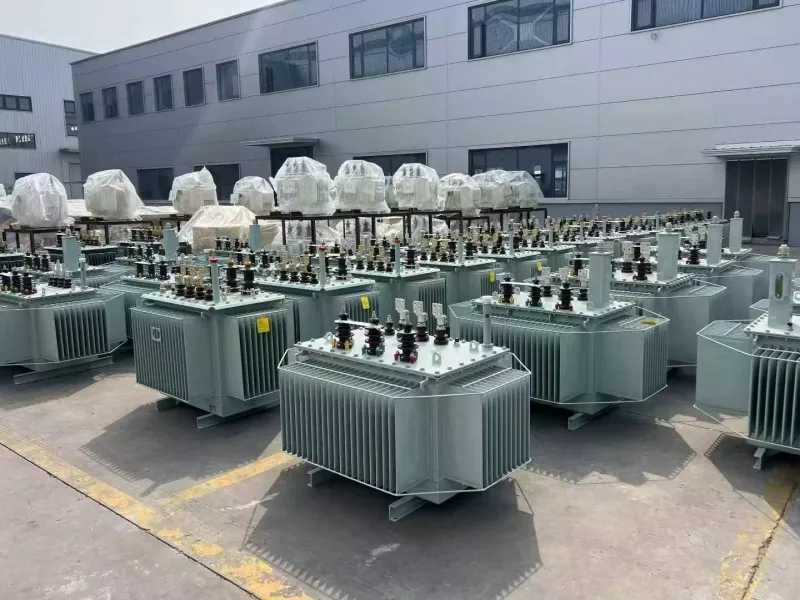

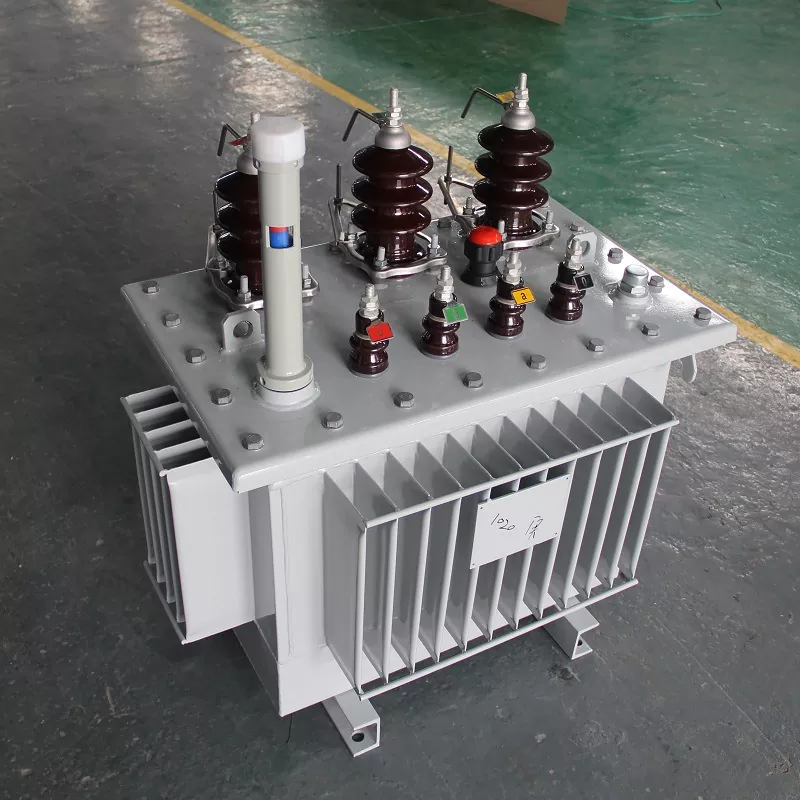

VI. Yibalings oljenedsänkta transformatorer

Vi produceraroljenedsänkta transformatorerinte följa någon "svart teknikväg", utan genom att välja bra material, kontrollera bra processer och genomföra grundliga tester.

Kärna: Hög magnetisk permeabilitet kallvalsade orienterade silikonstålplåtar, helt förskjuten sömstapling, låg tomgångsförlust

Lindning: Ren koppar (standard) eller högrent aluminium (efter behov), strikt mellanskiktsisolering, stark anti-kortslutningsförmåga

Isoleringsolja: Transformatorolja av hög kvalitet, fullständigt testad för spänningsmotstånd, fukthalt och dielektrisk förlust innan den lämnar fabriken. Bränsletank: Vågformad plåt- eller plåtkylare, helt förseglad svetsning, läcksäker, korrosionssäker och daggsäker

Fabrikstestning: Förhållandevariation, DC-resistans, isolationsresistans, tomgångsförlust, lastförlust, spänningshållfasthet... Varje enhet är testad, ingen provtagningsinspektion. Gäller för:

Fabrikens kraftdistribution, gemenskapstransformatorstation

Gruv-, kemi-, pappers-, textilindustrier

Solenergiförstärkning, anslutning till vindkraftsnät

Exportstöd, biståndsprojekt

Kapacitet: 30kVA - 3150kVA

Spänning: 10kV / 0,4kV som huvudalternativ, stöder icke-standard anpassning

VII. Sammanfattning i en mening

Den oljenedsänkta transformatorn är inte den mest fashionabla, men den är definitivt en av de mest pålitliga kraftdistributionsutrustningarna i "svåra strider" som stor kapacitet, hög belastning, utomhusmiljö och långvarig drift.

Elektricitet lånas från himlen och den stödjer marken.

Om du har några urvalskrav för oljenedsänkta transformatorer (kapacitet, spänning, energieffektivitetsgrad, helt slutna eller med oljelagringstank, exportcertifiering) kan du kontaktaYibaling Power Technology Teamnär som helst.
