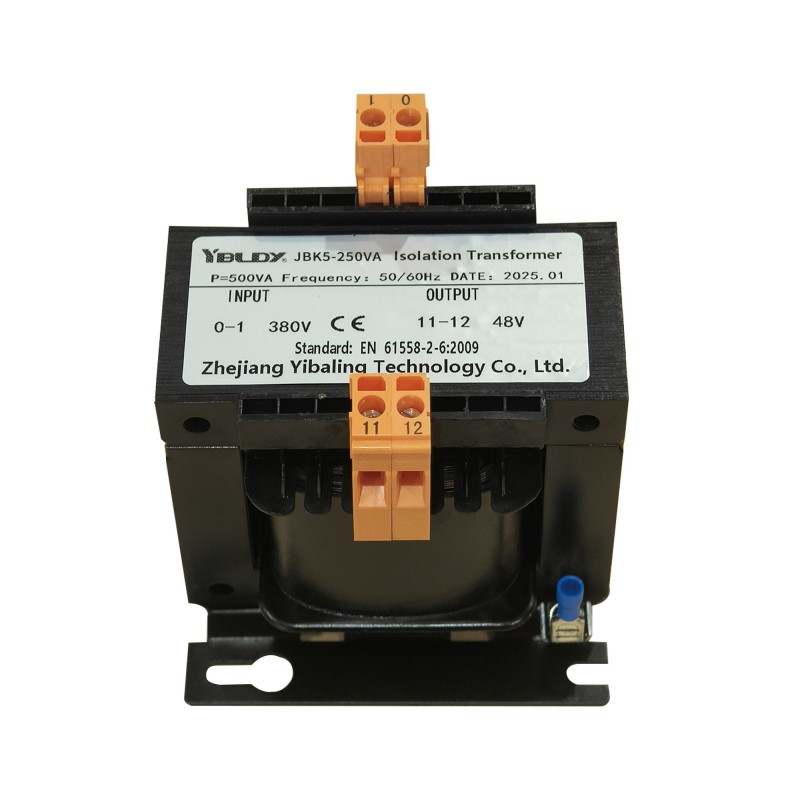

JBK5 Verktygsstyrtransformator

JBK5-maskinens kontrolltransformator är tillverkad med hjälp av importerade material och avancerade tekniker. Det är en högpresterande och mycket pålitlig kontrolltransformator speciellt designad för att uppgradera moderna CNC-maskiner, automatiserade produktionslinjer och precisionsstyrsystem för industriell utrustning.

Baserat på den klassiska JBK-seriens kärnsäkerhetsisoleringsfunktion, genom omfattande optimering av material, processer och design, syftar den till att tillhandahålla en renare, stabilare och mer intelligent isoleringskraftlösning för PLC:er, servodrivningar, pekskärmar, reläer och säkerhetskretsar.

JBK5-transformatorn har också fördelarna med låg energiförbrukning, liten storlek och säker kabeldragning. Det är den uppdaterade produkten från andra styrtransformatorer för verktygsmaskiner. Den används huvudsakligen i kretsar med en inspänning på 50-60Hz och inte mer än 660V.

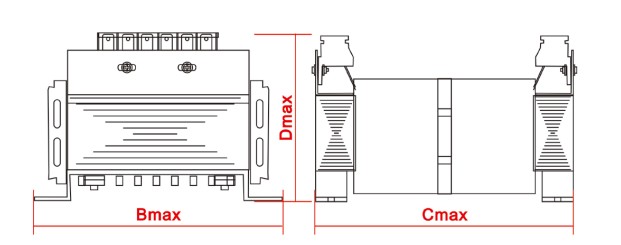

Översikt övergripande och installationsmått

Core Advantage

JBK5-maskinstyrtransformatorn har genomgått långsiktiga marknadstester och har utvärderats av kunder som professionell, pålitlig och säker. Detta beror inte på marknadsföringstaktik, utan på att vår Yibaling-fabrik har implementerat mycket strängare krav än industristandarden.

Våra produkter har satt höga krav när det gäller tillförlitlighet, säkerhet, anti-interferens och hållbarhet. Jämfört med de produkter som bara är lika till utseendet men som offrar material och hantverk, sticker de ut särskilt.

Nyckeln till att avgöra om en JBK5-maskinstyrtransformator kan användas i tio år eller mer är isoleringssystemets livslängd: vår fabrik insisterar på att använda ≥99,95 % ren T2-kvalitet syrefria kopparemaljtrådar.

Många billiga substitut på marknaden använder kopparklädda aluminiumtrådar eller återvunna koppartrådar, som har högre resistivitet, sämre oxidations- och utmattningsbeständighet och genererar mer värme under långvarig drift, vilket gör dem till potentiella punkter för intern åldring.

Efter lindning kommer spolarna in i en vakuumtrycksimpregneringstank (VPI). I vakuummiljö används en lösningsmedelsfri epoxihartsfärg av H-klass (180°C) för grundlig impregnering och högtemperaturhärdning.

Denna process förvandlar spolarna till en fuktsäker, dammsäker och vibrationssäker helhet, som kan motstå oljedimma och fukterosion som vanligtvis förekommer i verktygsmaskiner. Många lågkostnadsprocesser använder bara vanligt dropp eller till och med ingen impregnering, och spolarna är lösa, lättpåverkade av miljön.

Mellan de primära (anslutna till elnätet) och sekundära (anslutna till styrutrustningen) lindningar har våra ingenjörer satt upp en dubbel barriär.

För det första finns det förbättrad isolering i enlighet med internationella säkerhetsstandarder (som att använda trelagers DMD-kompositisoleringspapper), vilket säkerställer att högspänning inte läcker till lågspänningssidan.

Utöver detta lägger Yibaling också till ett komplett skärmskikt av kopparfolie eller kopparremsor och säkerställer dess tillförlitliga enpunktsjordning.

Baserat på ovanstående solida material och design är den här produkten designad för att möta utmaningarna i verkliga verkstäder:

Den tål temperaturfluktuationer, mekaniska vibrationer, samt miljöer med metalldamm och oljedimma under lång tid.

Temperaturökningen hos JBK5-maskinens styrtransformator kontrolleras strikt inom gränsen som tillåts av B-klassisolering, vilket säkerställer att den heta punkttemperaturen inte påskyndar isoleringens åldrande.

Hur väljer man JBK5 maskinkontrolltransformatormodell?

1. Förtydliga de elektriska kärnparametrarna

Lista all utrustning som drivs: PLC-moduler, strömförsörjning för servodrivning, reläspolar, kontaktorer, indikatorlampor, säkerhetsgardiner, belysningslampor, etc.

Lägg ihop VA-värdena för alla laster som drivs. Se till att multiplicera med en säkerhetsfaktor (vanligtvis 1,2 till 1,5) för att ta hänsyn till transienta överspänningar, framtida kapacitetsökning och transformatorns egna förluster. Det slutliga värdet är den minsta nominella kapaciteten för den nödvändiga transformatorn (som 500VA, 1KVA, 2KVA).

2. Utvärdera nyckelprestanda

Nyckelfrågor: Använder din maskin ett stort antal frekvensomvandlare och servoenheter? Har styrsystemet någonsin störts och orsakat falsklarm?

Beslut: Om svaret är "Ja", måste du välja JBK5 maskinstyrningstransformatormodell med en "Faraday Shield" (avskärmande lager). Detta avskärmande skikt kan effektivt blockera högfrekvent common-mode-brus och är avgörande för att säkerställa stabiliteten hos det numeriska styrsystemet.

Nyckelfrågor: Var kommer transformatorn att installeras? Är elskåpet rent och torrt? Finns det oljedimma, stänk av kylvätska eller metalldamm?

Beslut:

Standardmiljö: Välj skyddsklasser IP00 eller IP20 (utan kapsling eller vanligt skydd).

Förekomst av damm, lätt oljedimma: Måste välja den helt slutna kapslingen JBK5 maskinkontrolltransformator, med en skyddsgrad på minst IP44.

3. Bestäm om det finns en speciell konfiguration

Anpassade krav: Behöver du flera oberoende utgångar, speciella ingångsspänningsuttag (som anpassning till 380V/400V/415V) eller speciella kopplingsplintar? Var noga med att tydligt ange detta under urvalsprocessen.
