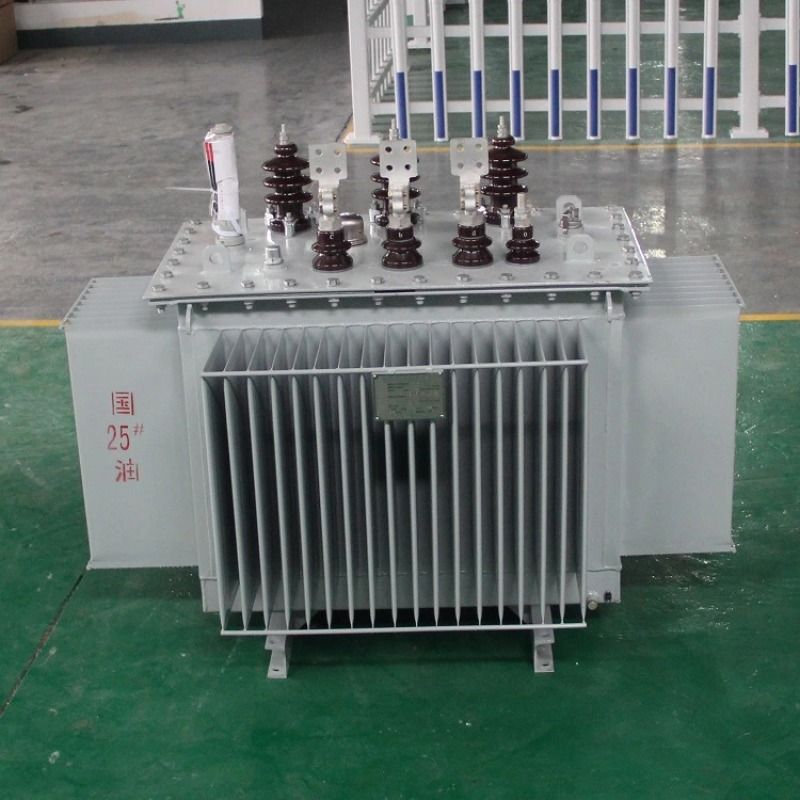

Känner du till oljesänkta transformatorer?

El som lämnar kraftverk har en extremt hög spänning (tiotusentals eller till och med hundratusentals volt), som inte direkt kan användas av industrimaskiner eller bostadshushåll.

Spänningen måste sänkas.

Vem gör det här jobbet?Oljenedsänkta transformatorer.

De är varken nya eller banbrytande, och deras arbetsprincip har varit i stort sett oförändrad i över ett sekel. Ändå kommer du i dag med största sannolikhet att hitta en i varje transformatorstation, under varje elstolpe och i distributionsrummet på varje fabrik.

Vad används en oljesänkt transformator till?

Enkelt uttryckt: att transformera spänning.

Steg ned: Konvertera högspänningsel (t.ex. 10kV) till lågspänningselektricitet (t.ex. 380V, 220V) för utrustningsanvändning.

Steg ner – Tar högspänning (som 10kV) och sänker den till lågspänning (380V, 220V) så att din utrustning faktiskt kan använda den.

Step-up – För sol- eller vindkraft. Den ökar spänningen innan den matas in i nätet så att du inte förlorar för mycket energi över långa transmissionsledningar.

Den ändrar inte frekvens, renar inte upp övertoner eller reglerar spänningen. Den gör exakt en sak: vänd spänningen till vad du behöver.

Varför kallas det "olja nedsänkt"?

Enkelt – det är fyllt med olja.

Inte för att bränna. För två saker: isolering och kylning.

Isolering – Oljan sitter mellan spolarna och kärnan, och mellan spolarna och tanken. Utan det skulle högspänningen vara tvärsöver - kortslutning, urladdning, bränd utrustning.

Kylning – När slingorna blir varma leder oljan bort värmen och tankväggen släpper ut den i luften. Olja håller mycket värme, det är därföroljedoppade transformatorerhantera överbelastning bra — de kan köra hårt ett tag utan att klaga.

Men oljan håller inte för evigt. Med tiden blir det smutsigt och tar upp fukt. Du måste testa den, filtrera den eller byta ut den då och då. Det är den största skillnaden från transformatorer av torr typ.

Transformatorer av torr typ använder inte olja. De använder luft för att kyla. Säkrare och renare, ja. Men dyrare, och de tar inte överbelastning lika bra. De två ersätter inte varandra; de tjänar olika scenarier.

Är oljesänkta transformatorer benägna att gå sönder?

Tvärtom är de bland de mest hållbara kraftutrustningarna.

Deras designade livslängd är vanligtvis 20–30 år. Så länge de inte är allvarligt överbelastade, inte permanent låg på olja och inte upprepade gånger träffas av blixten, kan de fungera pålitligt i årtionden.

Vanliga "fel" är sällsynta:

Sjunkande oljenivå (läckage eller avdunstning)

Försämrad oljekvalitet (fukt eller oxidation)

Åldrande bussningar och lindningskopplare

Isoleringen åldras på grund av långvarig överbelastning

Dessa problem orsakar inte plötsliga fel. De kan upptäckas och åtgärdas i förväg genom regelbundna inspektioner och oljetester. Oljenedsänkta transformatorer är inte underhållsfria, men korrekt underhåll säkerställer en lång livslängd.

Var ärOljenedsänkta transformatorerAnvänds fortfarande?

Viktiga parametrar för oljesänkta transformatorer: Vanligast ställda kundfrågor

Kapacitet (kVA): Summa effekten av alla belastningar och lägg till en marginal på 30–50 %. Undvik snäva beräkningar.

Koppar eller aluminium: Koppar vs. aluminium

Koppar kostar mer. Aluminium kostar mindre.

Men koppar leder bättre, håller längre och hanterar värme bättre. Om din utrustning går dag och natt, gå med koppar. Du kommer att tacka dig själv senare.

Helt försluten eller konservatortyp

Helt förseglad håller luften ute. Mindre syre gör att oljan åldras långsammare och du behöver inte pilla med den så ofta.

Konservatortyp låter dig se oljenivån. Bättre om du har någon som kontrollerar saker regelbundet ändå.

Energieffektivitetsklass – S11, S13, S20...

Större antal innebär lägre förluster, men också högre pris. Gör matematiken: hur många år kommer det att ta för elbesparingarna att betala för den högre initiala kostnaden? Det är ditt svar.

Yibalingsoljedoppade transformatorer

Inget fancy. Bara gediget arbete.

Kärna – högkvalitativt kallvalsat kiselstål, helt interfolierade fogar. Låg ingen lastförlust.

Lindningar – ren koppar som standard (högrent aluminium om du frågar). Lagerisolering är tät och konsekvent.

Isoleringsolja: Premium transformatorolja, fullt testad för att tåla spänning, fukthalt och dielektrisk förlust före leverans.

Tank: Korrugerade eller flänsade radiatorer med helt tät svetsning för läckage- och korrosionsbeständighet.

Fabrikstestning: Varje enhet genomgår tester för transformationsförhållande, DC-resistans, isolationsresistans, tomgångsförlust, belastningsförlust och spänningsmotståndsspänning – inga tester endast för provtagning.

Applikationsscenarier

Fabriksdistribution, transformatorstationer för bostäder Gruvdrift, kemi, papperstillverkning, textilindustrier Fotovoltaisk upptrappning, anslutning till vindkraftsnätExportstödjande projekt, utländska biståndsprojekt

Specifikationer

Kapacitet: 30kVA–3150kVA (större kapacitet kan förhandlas)

Spänning: Huvudsakligen 10kV/0,4kV, anpassade icke-standardiserade alternativ tillgängliga.
