SG 3-fas transformator av torrtyp

Zhejiang Yibaling Power Equipment Co., Ltd. är en tillverkare i Kina som specialiserat sig på produktion av SG 3-fas torr-typ transformatorer. Vi har varit dedikerade till området transformatorer i över tjugo år och har lång erfarenhet av produktion och försäljning. Våra produkter har utmärkta prisfördelar och hög kvalitet. Försäljningstäckningen är mestadels i Amerika. Vi ser fram emot ett djupt samarbete med dig.

Skicka förfrågan

Produktbeskrivning

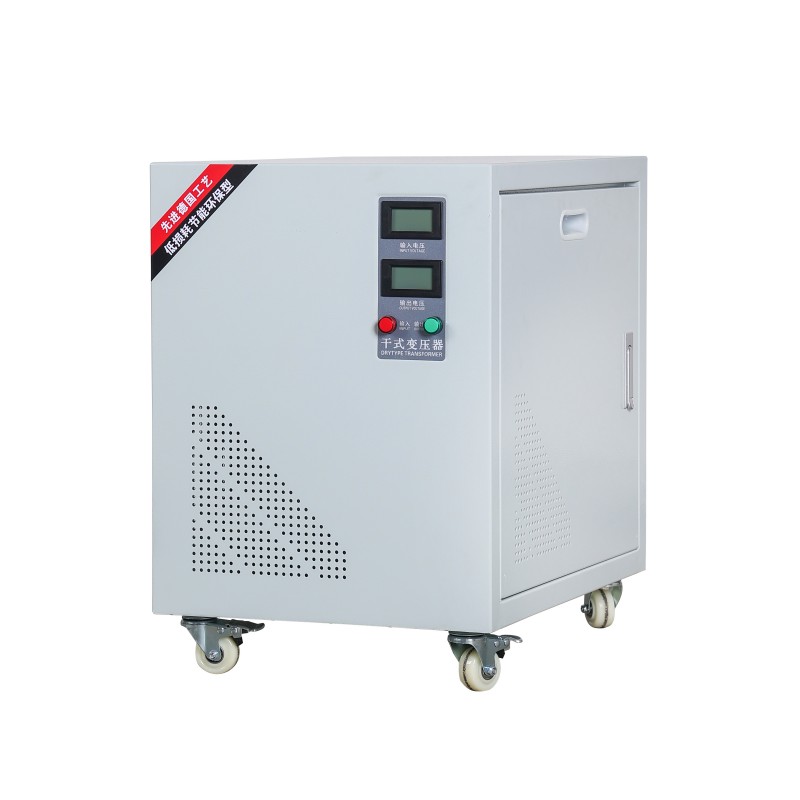

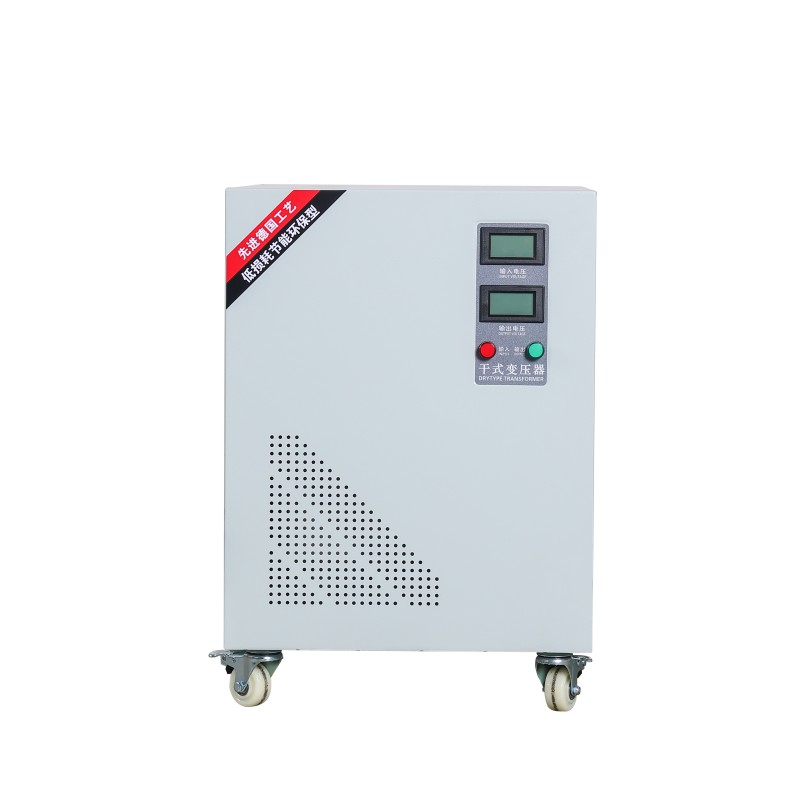

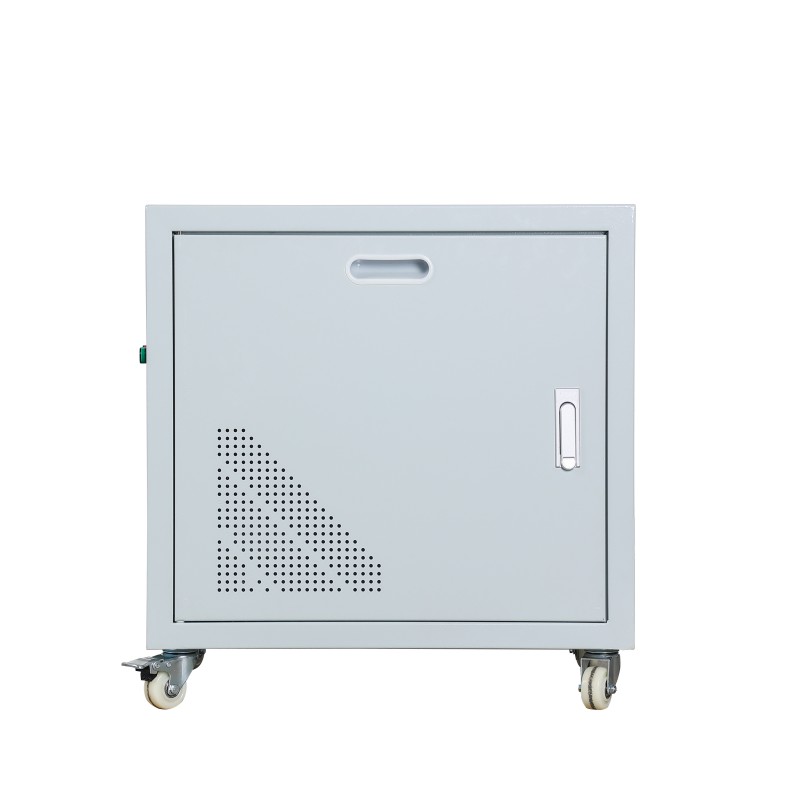

Yibaling Factorys SG 3-fas torr-typ transformator är en pålitlig energinav designad för moderna industriella kraftsystem. Den antar en helt sluten oljefri struktur. Kärndelen är sammansatt av högkvalitativa kallvalsade silikonstålplåtar kombinerat med ett isoleringssystem av H-klass.

Denna kombination gör transformatorn exceptionellt robust. Oavsett om den utsätts för högtemperaturgräddning i verkstaden, invasion av fuktig luft eller dammiga miljöer kan den fungera stabilt och kräver i princip inget mänskligt underhåll.

SG 3-fas torrtypstransformator täcker ett kapacitetsområde på 10kVA till 2500kVA och stöder olika spänningskombinationer (som 10kV/0,4kV, 6kV/0,69kV, etc.). Den har utmärkt överbelastningskapacitet och anti-kortslutningsegenskaper.

Designen med låga förluster och låg ljudnivå uppfyller inte bara standarden för energieffektivitetsnivå 1 utan är också lämplig för miljövänliga fabriker, datacenter och stadstrafikscenarier som har strikta krav på miljöskydd och energibesparing.

Produktdetaljer

Vi uppmärksammar varje detalj:

Lindningarna på SG 3-fas torrtypstransformator är vakuumimpregnerade och härdade, med en skyddsnivå på upp till IP54.

Järnkärnan och spolen använder elastisk buffertfixering för att effektivt dämpa vibrationer och buller.

Den kan också som tillval utrustas med temperaturkontroll, anti-kondens och intelligenta kommunikationsgränssnitt för att uppnå statusövervakning i realtid och förutsägande underhåll.

Prisfördelen med SG 3-fas torr-typ transformator

Fördelar	Konkreta manifestationer
Direkt upphandlingskostnad	Genom att dra nytta av mogen torrteknologi, inhemska leveranskedjor och storskalig produktion är dess ursprungliga inköpspris vanligtvis mer konkurrenskraftigt. Till exempel är referenspriset för 100kVA-modellen cirka 7 500 yuan, betydligt lägre än för traditionella oljenedsänkta typer.
Den långsiktiga operativa elkostnaden	Genom att använda högkvalitativa kallvalsade kiselstålplåtar och andra material med låg förlust, tillsammans med optimerad design, har den hög energieffektivitet (vanligtvis ≥ 95%). Detta kan avsevärt minska elkostnaderna under långvarig drift, vilket gör den särskilt lämplig för 24-timmars kontinuerlig drift.
Extremt låga underhållskostnader	Den torra oljefria strukturen eliminerar behovet av regelbunden inspektion och byte av isolerolja som i oljenedsänkta typer, vilket i grunden undviker risken för oljeläckage och relaterade miljö- och säkerhetsrisker, vilket uppnår praktiskt taget underhållsfri drift.
Besparingar i installations- och användningskostnader	Kompakt storlek och låg vikt, inget behov av speciella oljegropar eller komplexa brandbekämpningsanläggningar. Den kan installeras nära lastcentret, vilket sparar kablar, distributionsanläggningar för lågspänning och fabriksutrymme.
Tillförlitlighet och riskkostnad	Med en helt sluten struktur som är fukt- och dammtät, och genom processer som epoxihartsgjutning, är dess mekaniska hållfasthet hög och dess förmåga att motstå kortslutning är stark. Detta minskar riskerna för oplanerade stillestånd och produktionsbortfall.

Anpassningen av SG 3-fas torr-typ transformator

1. Definiera tydligt detaljerna i kundens krav

- Märkkapacitet, primär/sekundär spänning, frekvens, anslutningsgrupp (t.ex. Dyn11), impedansspänning, närvaro av ±2x2,5% uttagsjustering.

- Installationsplats (inomhus/utomhus, källare/golv), höjd, omgivningstemperatur, luftfuktighet, förekomst av frätande gaser (kemisk miljö), explosivt damm (kolgruva, mjölkvarn) eller saltdimma (kustområden).

- Skyddsnivå: konventionell IP20 (anti-partikel) eller IP23/IP54 (stänksäker, dammsäker), den senare kräver speciell design.

- Skalmaterial:

- Vanlig: Högkvalitativ kallvalsad stålplåt, ytfosfatering följt av pulverlackering.

- Korrosionsbeständig: 304 eller 316L rostfritt stål, lämplig för mat, medicin, kustområden.

- Explosionssäker och högt skydd: Förtjockad stålplåt eller aluminiumlegering, uppfyller särskilda explosionssäkra krav, eller kräver helt förseglad svetsstruktur.

- Kylmetod: Självkylning (AN), luftkylning (AF) eller forcerad luftkylning (med oberoende fläkt).

2. Bekräfta planen + producera

Processstadiet	Processdetaljer
Kärntillverkning	1. Skärning: Silikonstålplåtar skärs exakt med längsgående och tvärgående skärlinjer. 2. Montering: Den stegvisa staplingsmetoden används för att minska virvelströmsförlusterna. 3. Fastsättning: Höghållfast kanalstål och bultar som inte lossnar används för infästning för att säkerställa lågt ljud.
Lindningstillverkning	1. Lindning: Använd en CNC-lindningsmaskin i en verkstad med konstant temperatur och fuktighet för att linda spolarna, vilket säkerställer exakt antal varv. 2. Förbakning och VPI-behandling: Efter att rullarna har förbakats i en vakuumugn skickas de till en impregneringstank för "vakuumtrycksimpregnering (VPI)": först appliceras vakuum för att avlägsna luftbubblor, sedan injiceras impregneringshartset och slutligen appliceras tryck för att säkerställa att hartset penetrerar ordentligt. 3. Torkning: Under högtemperaturförhållanden i en cirkulerande varmluftsugn, torkas spolarna för att bilda en "pansarliknande" integrerad isolator.
Slutmontering	1. Montering: Sätt in de härdade lindningarna exakt i järnkärnan. 2. Anslutning: Anslut kablarna med silverpläterade eller tennpläterade kopparremsor för att minska kontaktmotståndet. 3. Installation av tillbehör: Installera temperaturkontroll (Pt100), fläkt, skyddshölje, etc.
