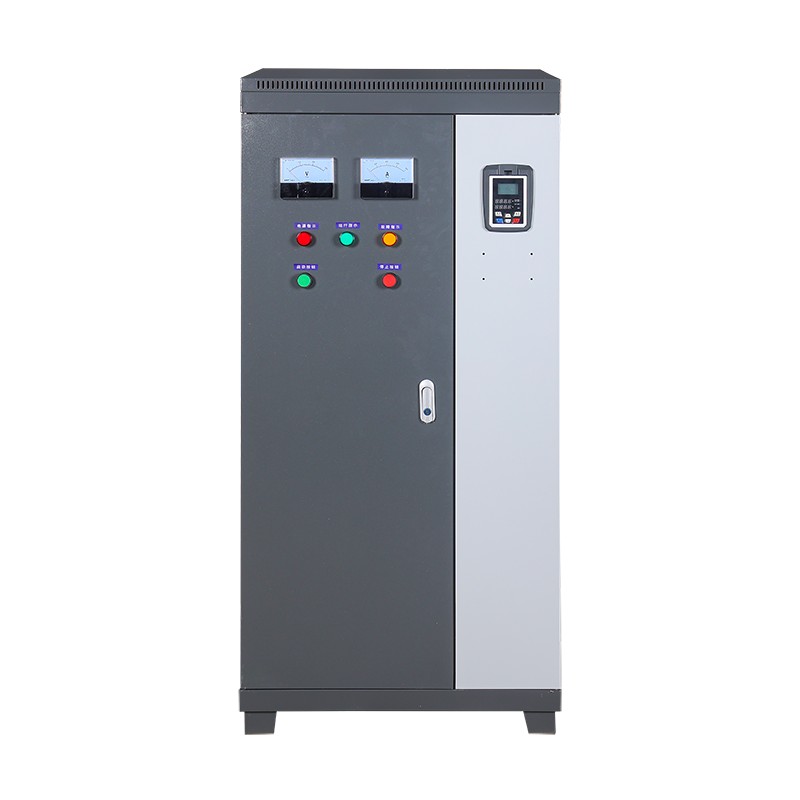

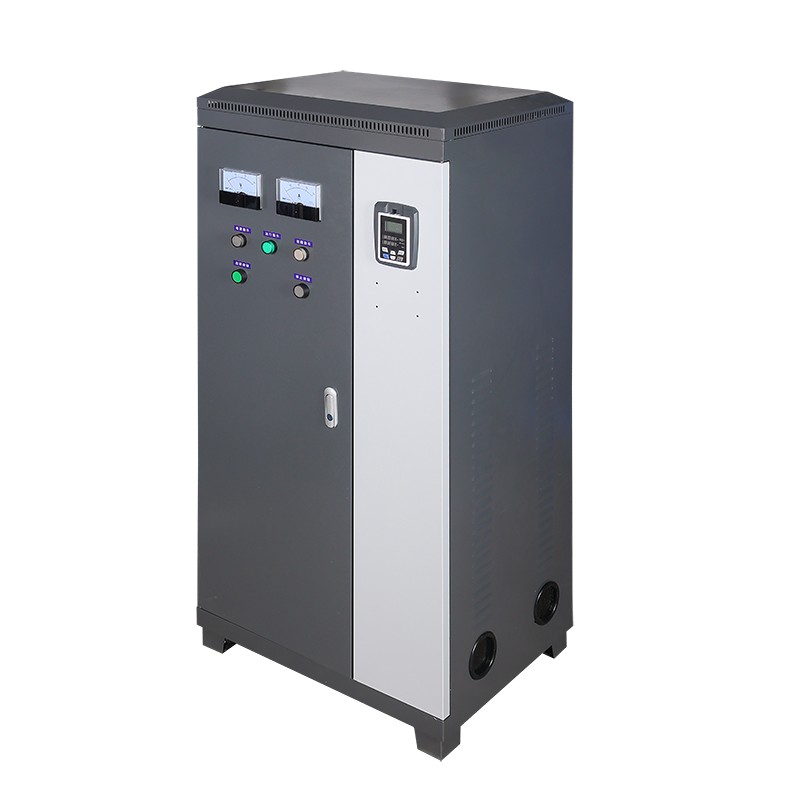

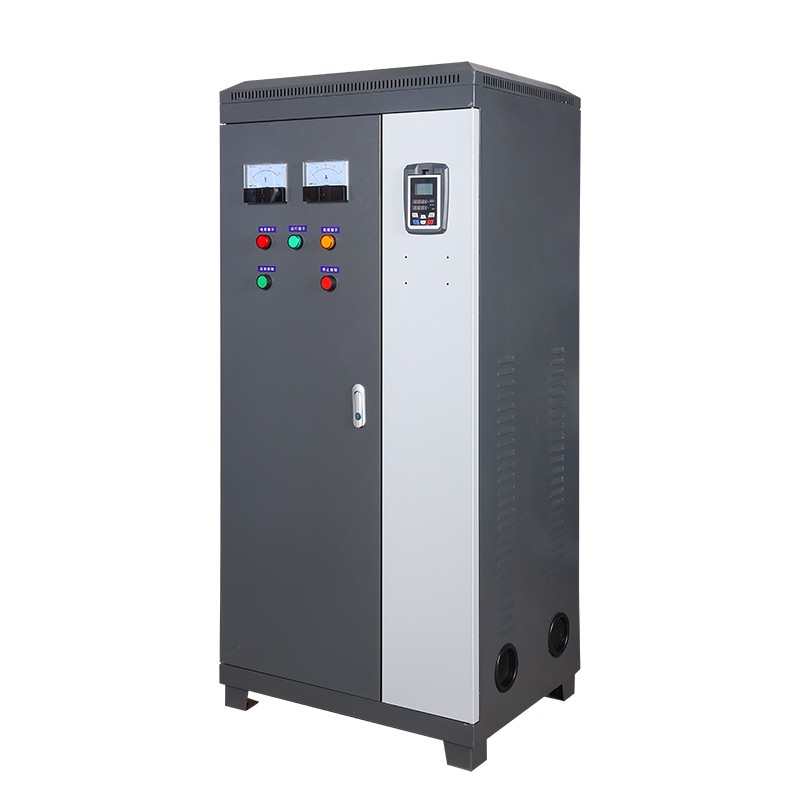

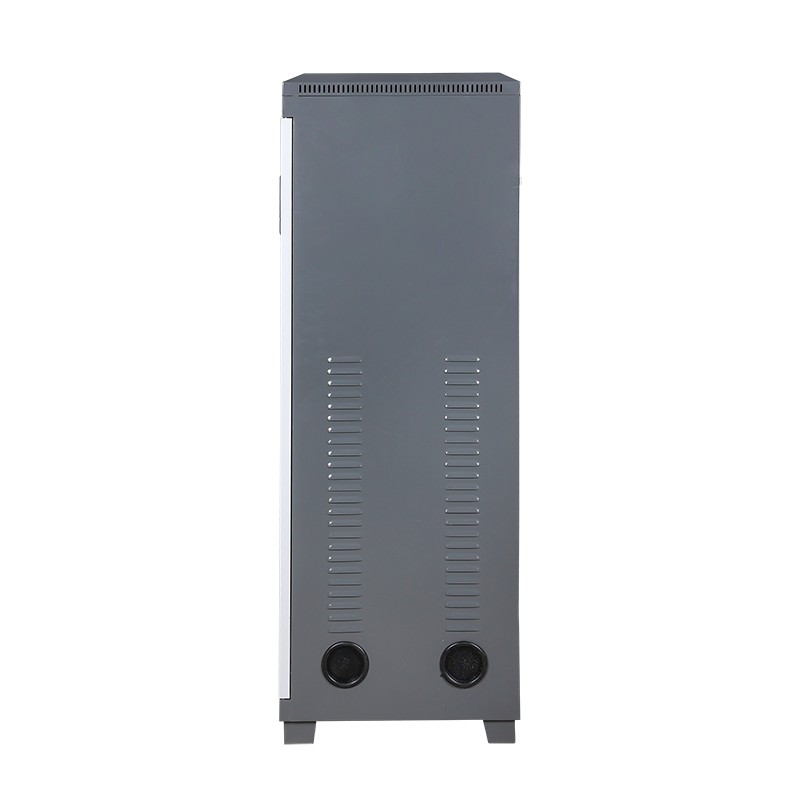

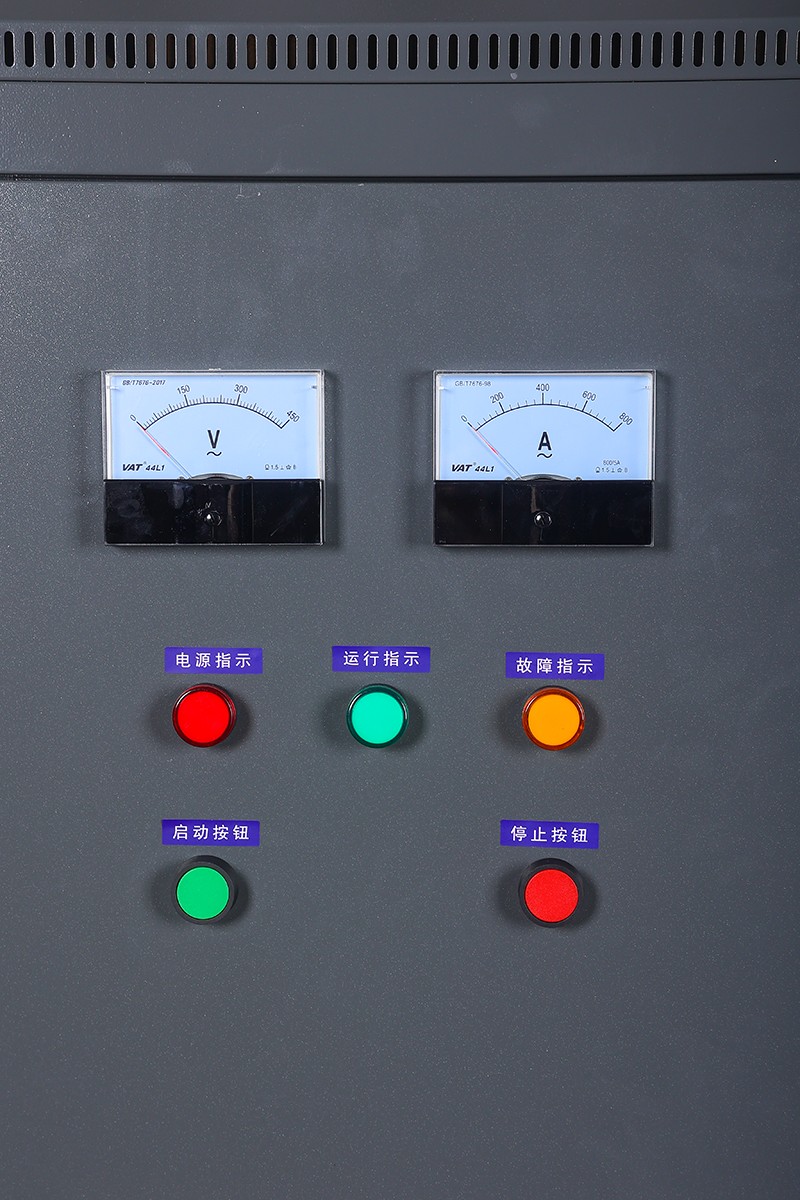

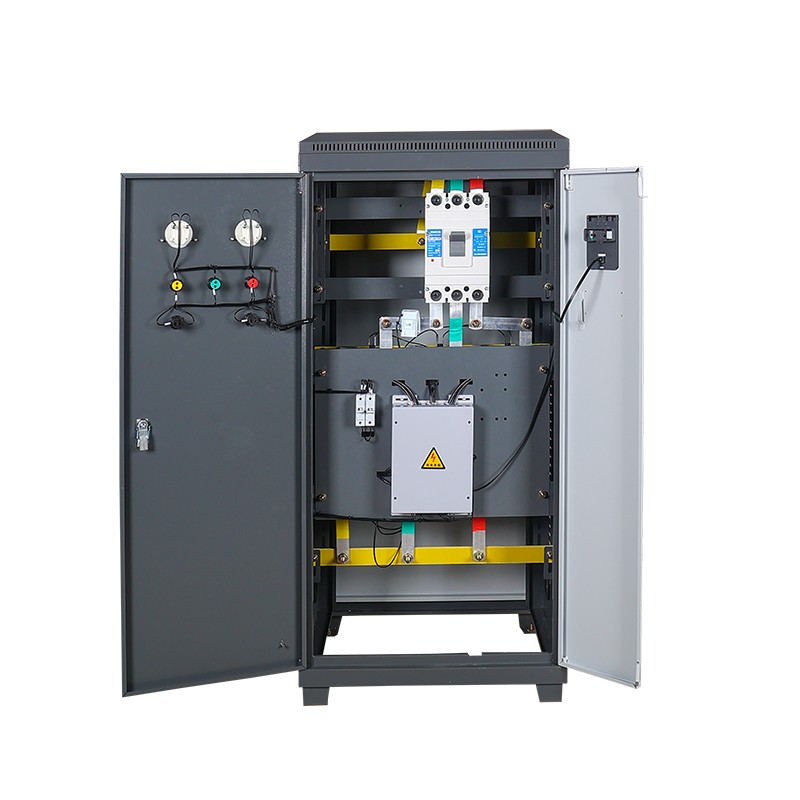

Bypass mjukstartskåp

Bypass Soft Starter Cabinet är en av huvudprodukterna som tillverkas av Yibaling Factory. Den har utmärkt kvalitet som överträffar nationella standarder, och kunderna lägger konsekvent upprepade beställningar. Vi ser fram emot att bli din långsiktiga partner.

Skicka förfrågan

Produktbeskrivning

Bypass-mjukstartskåpet är en integrerad och intelligent motorstart- och styrenhet. Den kombinerar genialiskt tyristorns mjukstartsenhet med bypass-kontaktorsystemet i ett standardskåp.
Kärnarbetsläget är uppdelat i två steg: När motorn startar styrs spänningen och strömmen som appliceras på motorn exakt av mjukstartaren inuti skåpet, vilket uppnår en jämn och stötfri mjukstart, vilket effektivt löser problemen med gallerchock och mekanisk stress som orsakas av direktstart.

Online Mjukstartsskåp VS. Bypass mjukstartande skåp

Namn	Online mjukstartsskåp	Bypass mjukstartskåp
Strukturell sammansättning	Använder huvudsakligen en mjukstartare som styrelement, utrustad med strömbrytare, skåp, etc.	Baserat på online-typen läggs en extra bypass-kontaktor till.
Arbetsprincip	Tyristorer fortsätter att fungera efter att motorn startar, vilket ger smidig start och normal drift.	Efter att uppstarten är klar ersätter bypass-kontaktorn tyristorerna och tillhandahåller märkspänningen till motorn.
Kostnad och värmealstring	Kostnaden för online mjukstartsskåp är högre. Under drift har tyristorerna ett spänningsfall i tillståndet, vilket kommer att generera en del värme.	Kostnaden är låg, den genererar inte värme under drift och effektiviteten är nära 100%.
Tillämplig scen	Online-mjukstartsskåp krävs för full kontroll och skydd, som hanterar applikationer med variabel belastning eller ömtåliga kraftkällor, som är av kritisk och komplex natur.	Bypass-mjukstartskåpet är endast utformat för att hantera rutinmässiga och stabila belastningstillämpningar som involverar start- och stoppstötar.

Kärnmaterial

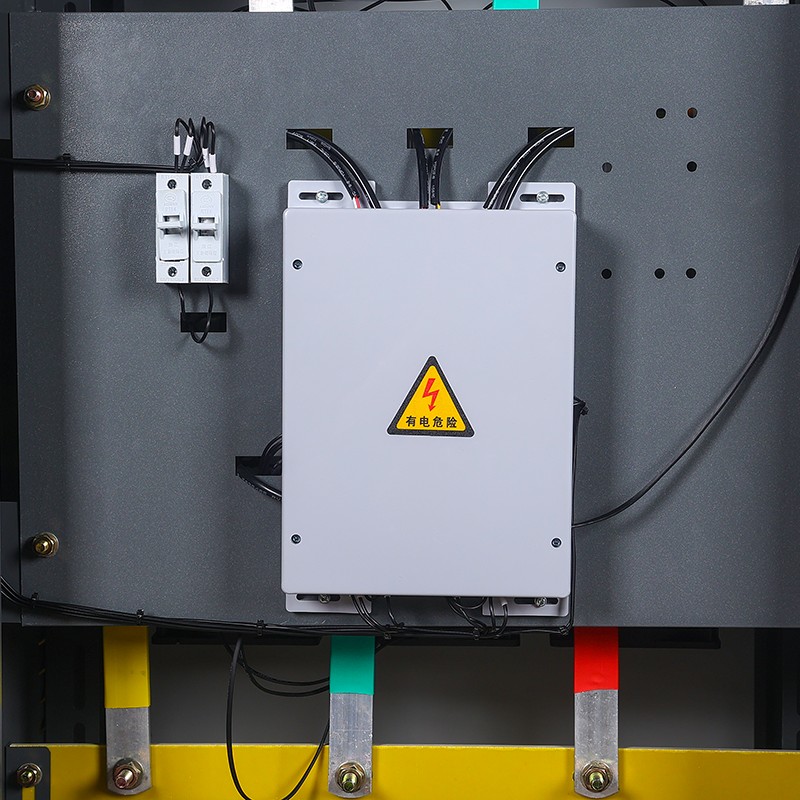

Kärnkomponenterna i bypass-mjukstartskåpet kan betraktas som ett system som uppnås genom samarbete mellan flera nyckeldelar:
Den funktionella kärnan ligger i mjukstartsenhetens tyristorer (kiselbaserade halvledare) och bypassenhetens storkapacitetskontaktorer (med silverlegeringskontakter).
Den förra uppnår jämn spänningskontroll under startsteget, medan den senare bär hela strömmen under stationär drift. Styrkärnan i bypass-mjukstartskåpet är det inbyggda mikroprocessorchipset, som ansvarar för logiken och beräkningen av hela systemet.

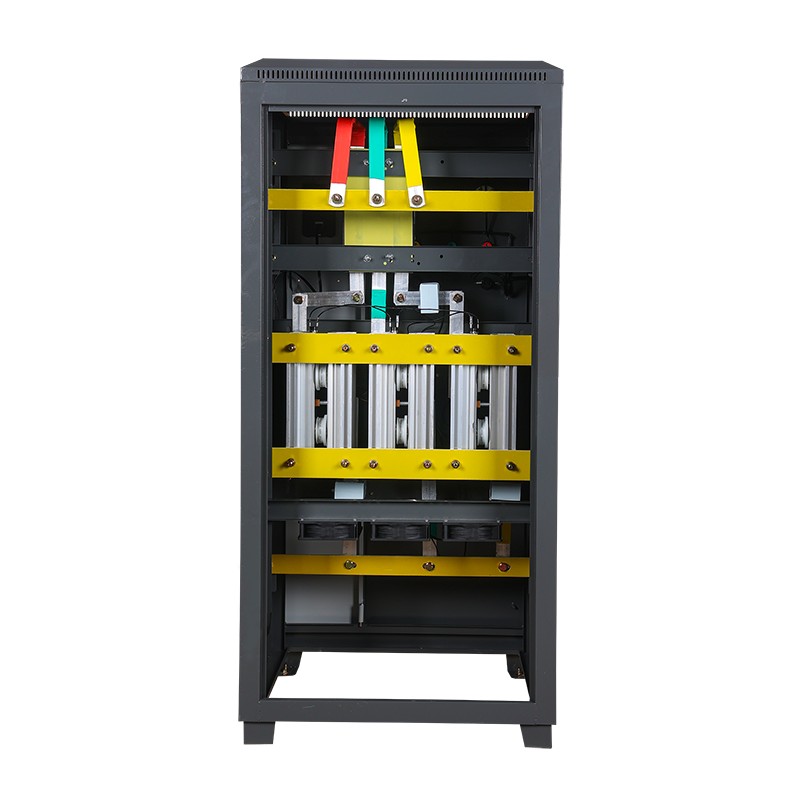

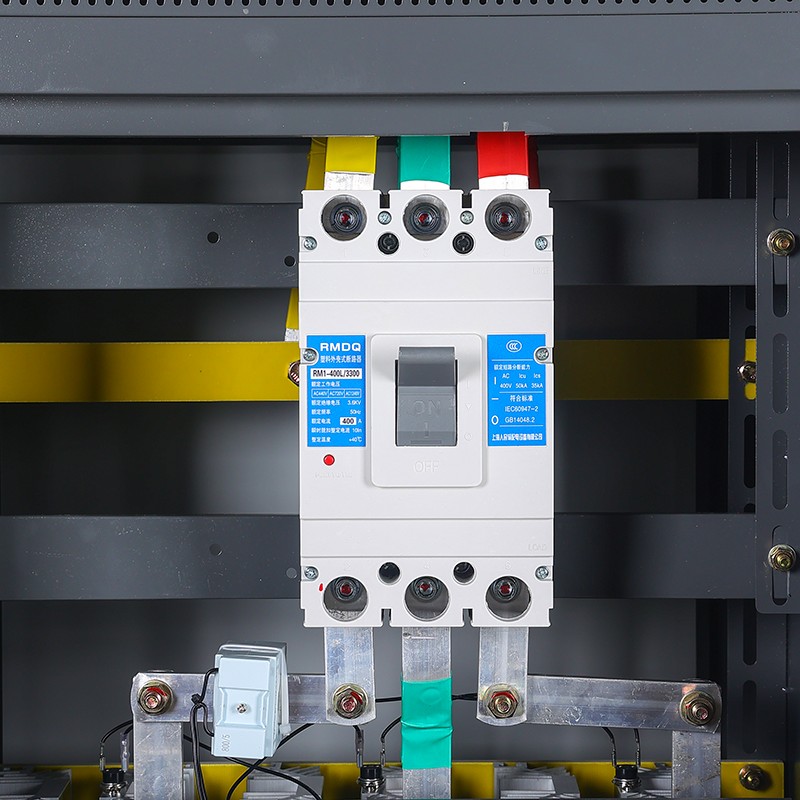

Den elektriska strömvägen för hela systemet är ansluten av kopparskenor av hög renhet.
Alla komponenter är installerade på en korrosionsskyddande aluminium-zinkpläterad ramstruktur, och elektrisk säkerhet säkerställs av tekniska plastisolerande delar.
För högeffektsmodeller är radiatorer och kylfläktar i aluminiumlegering också utrustade för att hantera värme, och en säkerhetslinje bildas av skyddskomponenter som säkringar och termiska reläer.
Synergin mellan dessa material uppnår i slutändan designmålen för smidig start, effektiv drift och säkerhet och tillförlitlighet för utrustningen.
Kärnmaterialen som används i våra bypass-mjukstartskåp har alla noggrant utvalda av våra Ibaling-ingenjörer och är av hög kvalitet. Bypass-mjukstartskåpen tillverkade med dessa kärnmaterial har en kvalitet som vida överstiger standarden och är mycket stabila i prestanda.

Testprocess

Fabrikstestet av bypass-mjukstartskåpet är en rigorös, systematisk verifieringsprocess utformad för att simulera verkliga driftsförhållanden och säkerställa att funktionerna, säkerheten och tillförlitligheten uppfyller standarderna. Hela processen följer principen om statisk först, sedan dynamisk; separata komponenter först, sedan hela maskinen.
Det första steget är det separata och statiska testet av bypass-mjukstartskåpet. Utan anslutning till huvudströmförsörjningen testas alla kärnkomponenter inuti bypass-mjukstartskåpet individuellt, såsom att testa de mekaniska egenskaperna och kontaktresistansen för bypass-kontaktorn, verifiera transformationsförhållandet och polariteten hos ström-/spänningstransformatorerna och utföra 100 % kontroll av ledningsriktigheten och isolationsresistans (≥) och spänningsspänning (Ω) och spänning. 2kV/1min) tester på alla sekundära styrkretsar för att säkerställa grundläggande säkerhet och noggrannhet.
Samtidigt, enligt kundens krav, förinställ startparametrarna och slutför alla funktionstester av människa-maskin-gränssnittet.
Gå sedan in i det dynamiska och funktionella teststadiet. Efter anslutning till felsökningsströmförsörjningen, verifiera först fasföljden och spänningsvisningen för huvudkretsen. Den mest kritiska delen är bypass-omkopplingslogiktestet, vilket kräver att man använder ett oscilloskop för att fånga och verifiera att tyristorutgången och bypass-kontaktorn kan uppnå en jämn, bågefri och stötfri omkoppling vid nollgenomgångspunkten för spänningen. Detta är kärnvärdet i bypass-mjukstartskåpets bypass-design.
Anslut sedan motorsimuleringslastboxen eller en liten kraftmotor för att utföra ett komplett mjukstarts- och mjukstoppsprocesstest, och simulera olika fel såsom överström, fasbortfall och låst rotor för att verifiera att alla skyddsfunktioner kan agera exakt och snabbt enligt de inställda värdena. Slutligen, utför en kontinuerlig belastningsoperation under flera timmar (åldringstest) under vilken en infraröd värmekamera används för att övervaka temperaturökningen av viktiga delar som tyristorns kylfläns och anslutningspunkter för samlingsskenorna, och se till att den håller sig inom den säkra gränsen (t.ex. temperaturökning ≤ 70K), för att exponera eventuella process- eller designfel.
Efter att alla tester har godkänts, utför en slutstädningskontroll, dra åt fästelementen igen och bifoga den fullständiga "Fabrikstestrapporten för bypass-mjukstartskåpet" (inklusive alla mätdata), ritningar, intyg om överensstämmelse etc. innan paketering för transport.
